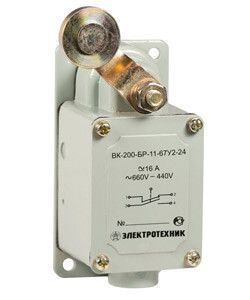

Выключатель концевой ВК-200-БР-11-67У2-21 без сальника ход вправо самовозврат - ET051928 Электротехник

Выключатель концевой ВК-200-БР-11-67У2-21 от бренда Электротехник - это надёжный механизм для автоматического отключения питания при достижении предельного положения движущихся частей оборудования. Он сочетает высокую степень защиты IP67, механическую долговечность металлического корпуса и самовозвратный рычаг с роликом, что делает его подходящим для жестких условий производства.

Назначение и область применения

Выключатель концевой ВК-200-БР-11-67У2-21 используется для контроля положения механизмов и безопасного отключения электроцепи при завершении рабочего хода. Его применяют там, где требуется точное срабатывание при физическом контакте с деталью - например, когда подвижная часть станка достигает крайнего положения.

• Автоматические станки и обрабатывающие центры
• Конвейерные системы с ограничителями движения
• Подъёмники, шлюзы, автоматические ворота
• Линии упаковки и сортировки

Технические характеристики

• Номинальный ток: 16 А - позволяет коммутировать нагрузки до мощности ~3.5 кВт при 220 В
• Напряжение: до 660 В - совместим с сетями переменного и постоянного тока
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - обеспечивает гибкое управление цепями
• Степень защиты: IP67 - полностью защищён от пыли и временного погружения в воду до 1 метра
• Материал корпуса: металл - устойчив к ударным нагрузкам и коррозии
• Габариты: 155×60×75 мм - компактный формат для установки в ограниченном пространстве
• Температурный диапазон: от –40 C до +55 C - работает в холодных ангарах и нагретых цехах
• Ход рычага: 2–51 мм - регулируемый диапазон срабатывания
• Тип переключения: мгновенный - контакт замыкается/размыкается сразу при достижении порогового усилия
• Климатическое исполнение: У2 - предназначено для умеренного климата с контролируемой влажностью

Совместимость и монтаж

Выключатель концевой ВК-200-БР-11-67У2-21 монтируется на монтажную плату - то есть крепится через отверстия в корпусе на поверхность рамы, стенки или опору. Для подключения используйте кабели с медными жилами, например КВВГ. Подводить провода следует снизу или сбоку, избегая перегиба на входе. Посадочные отверстия соответствуют стандартному шагу для аналогичных устройств. Обязательно проверьте соответствие посадочных размеров перед установкой.

Безопасность и стандарты

Выключатель концевой ВК-200-БР-11-67У2-21 соответствует требованиям ТУ 3428-003-59826184-2005. Функция безопасности реализована через гарантированное размыкание цепи при достижении предела хода - это снижает риск аварийного продолжения работы механизма. Применение устройства в системах безопасности рекомендовано при соблюдении требований ГОСТ Р МЭК 60947-5-1.

Преимущества

• Рычаг с роликом снижает трение и износ при многократном контакте с движущимися поверхностями
• Самовозврат - после снятия нагрузки рычаг возвращается в исходное положение без внешней помощи
• Отсутствие сальника - упрощает обслуживание и повышает надёжность в условиях запыления
• Металлический корпус - выдерживает механические удары и вибрацию
• IP67 - допускает использование во влажных, пыльных и агрессивных средах без дополнительной защиты

Ограничения применения

• Не предназначен для частого ручного нажатия - рассчитан на механическое воздействие со стороны оборудования
• Не имеет внутреннего сальника - не стоит использовать в местах с постоянным попаданием жидкости под давлением
• Ход рычага ограничен диапазоном 2–51 мм - не подходит для механизмов с большим перемещением
• Не имеет встроенного индикационного света - необходимо подключать внешние сигнализаторы при необходимости визуального контроля состояния

Примеры использования

• На конвейере: рычаг с роликом задействуется при прохождении контейнера - выключатель размыкает цепь, чтобы двигатель остановился точно в нужной зоне
• На станке с ЧПУ: при достижении столом крайнего положения влево или вправо выключатель отключает питание оси
• На автоматических воротах: при полном открывании/закрывании ролик задевает рычаг - сигнал остановки отправляется в контроллер

Практические советы

• Перед установкой проверьте направление хода рычага - он активируется только при движении вправо
• Убедитесь, что расстояние между объектом и рычагом находится в пределе 2–51 мм; слишком малый ход вызывает преждевременное срабатывание, слишком большой - отказ
• При использовании в вибрационных средах закрепите выключатель ВК-200-БР-11-67У2-21 на жёсткой основе, избегая слабых кронштейнов
• Для длительной службы периодически осматривайте ролик на предмет износа и загрязнений - особенно в пыльных цехах
• Не используйте этот выключатель в качестве основного рубильника - он служит для сигнализации и защиты, а не для частого ручного включения/выключения
