Выключатель концевой ВК-200- БР-11-67У2-11 рычаг с роликом без сальника ход вправо самовозврат - Электротехник ET502888

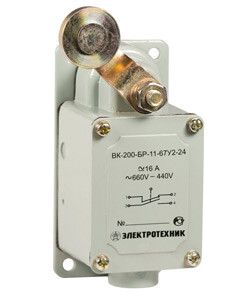

Выключатель концевой ВК-200 БР11-67У2-11 - это надёжный механический коммутационный аппарат с рычагом и роликом, предназначенный для фиксации положений механизмов в автоматизированных системах. Бренд Электротехник обеспечивает соответствие требованиям промышленной эксплуатации, а артикул et502888 позволяет точно идентифицировать модель при закупках.

Назначение и область применения

Выключатель концевой ВК-200 БР11-67У2-11 используется для контроля предельных положений движущихся частей оборудования. Он срабатывает при физическом контакте с объектом - например, при достижении механизма крайней точки движения. Применяется в системах с жесткими условиями: на конвейерах, станках, лифтах, шлюзах, упаковочных линиях. Подходит для задач, где требуется точная и безопасная остановка - благодаря возможности использовать его в функциях безопасности.

Технические характеристики

• Номинальное напряжение: до 660 В - подходит для сетей переменного и постоянного тока промышленного уровня
• Номинальный ток: 16 А - способен коммутировать нагрузки типичных двигателей и исполнительных устройств
• Количество нормально замкнутых (НО) контактов: 1 - один контакт для сигнала остановки или включения
• Тип переключения: мгновенный - контакт изменяет состояние сразу при достижении порога хода, без задержек
• Ход рычага: 1–41 мм - регулируемый диапазон срабатывания, позволяющий адаптировать чувствительность под конкретную установку
• Тип элемента управления: рычаг с роликом - снижает трение, износ и повышает долговечность при многократном контакте
• Способ возврата: самовозврат - после снятия усилия рычаг возвращается в исходное положение без внешнего воздействия
• Степень защиты: IP67 - полностью защищён от пыли и временного погружения в воду до 1 метра на 30 минут
• Климатическое исполнение: У2 - работает при температуре от –40 C до +55 C, подходит для холодных цехов и открытых площадок
• Материал корпуса: металл - прочный, устойчив к ударным нагрузкам и коррозии
• Габариты: 155×75×60 мм - компактный прямоугольный корпус, легко помещается в ограниченном пространстве
• Способ монтажа: монтажная плата - крепится через отверстия в основании, требует фиксации болтами или винтами

Совместимость и монтаж

Выключатель ВК-200 БР11-67У2-11 монтируется на металлическую или пластиковую платформу с помощью четырёх крепёжных отверстий в нижней части корпуса. Диаметр отверстий не указан - перед установкой проверьте совпадение с вашим креплением. Рычаг с роликом ориентирован на правосторонний ход - при монтаже убедитесь, что направление движения детали совпадает с осью действия рычага. Без сальника - значит, герметизация кабеля должна выполняться отдельно, например, через вводы или муфты. Кабель подключается к клеммам внутри корпуса - доступ осуществляется через съёмную крышку.

Безопасность и стандарты

Выключатель соответствует ТУ 3428-003-59826184-2005 и допускается к использованию в системах функциональной безопасности. Это означает, что он может применяться в цепях аварийной остановки, согласно требованиям ГОСТ Р МЭК 60204-1. Однако, поскольку количество переключающих контактов равно нулю, а имеется лишь один НО контакт - для реализации двухканальных систем безопасности потребуется использование двух экземпляров или дополнительных модулей.

Преимущества

• Высокая степень защиты IP67 делает его пригодным для работы в запылённых, влажных и агрессивных средах
• Металлический корпус обеспечивает механическую прочность и устойчивость к вибрациям
• Ролик на рычаге минимизирует износ поверхности, с которой происходит контакт
• Широкий диапазон рабочих температур (-40…+55 C) расширяет зону применения
• Самовозврат исключает необходимость вручную возвращать рычаг - снижает риск человеческой ошибки
• Совместим с системами безопасности - можно использовать в критически важных контурах

Ограничения применения

• Не предназначен для частого ручного оперирования - рассчитан на механическое срабатывание
• Отсутствуют дополнительные контакты - нельзя использовать для сложных логических схем без внешних реле
• Нет сальника - необходимо дополнительно герметизировать место ввода кабеля, чтобы сохранить IP67
• Фиксированное направление хода - рычаг активируется только справа; при необходимости левостороннего срабатывания нужна другая модификация
• Не рекомендован для высокочастотных циклов более 1000 раз в час - возможен быстрый износ контактов

Примеры использования

• На конвейере: останавливает ленту при достижении грузом крайнего положения
• На станке ЧПУ: фиксирует положение стола при возврате в начальную точку
• В шлюзе: сигнализирует о полном закрытии двери перед запуском цикла
• В подъёмнике: прекращает работу при достижении верхней или нижней границы
• В упаковочной машине: контролирует наличие продукта в определённой зоне

Практические советы

• Перед установкой проверьте, что ход рычага (1–41 мм) достаточен для вашего механизма - слишком малый ход вызовет преждевременное срабатывание, слишком большой - пропуск сигнала
• Используйте кабели с жилами не менее 1,5 мм2 - для тока 16 А меньшее сечение недопустимо
• При монтаже на вибрирующем оборудовании используйте антивибрационные прокладки
• Для соблюдения IP67 в месте ввода кабеля применяйте герметичные вводы или термоусадочные трубки с клеевым слоем
• Проверяйте работоспособность устройства ежемесячно - особенно в условиях повышенной запылённости
• Запасной вариант: если требуется двойной сигнал (например, “вверх” и “вниз”), установите два выключателя ВК-200 БР11-67У2-11 с противоположными направлениями хода
