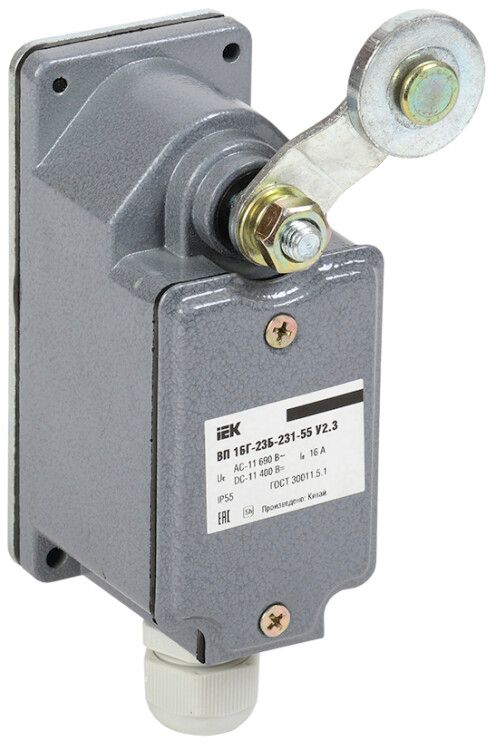

Выключатель концевой ВП 16Г-23Б-231-55 У2.3, рычаг с роликом, ход вправо, cамовозврат, 1з+1р, IP55, IEK - KV-1-16-1

Выключатель концевой ВП 16Г-23Б-231-55 У2.3 от бренда IEK предназначен для автоматического отключения или изменения состояния цепи при достижении механизмом заданной точки движения. Модель с рычагом и роликом, самовозвратом и степенью защиты IP55 подходит для работы на промышленном оборудовании, где важна надежная фиксация положения и устойчивость к запылённой среде.

Назначение и область применения

Выключатель концевой ВП 16Г-23Б-231-55 У2.3 используется для контроля перемещений механических элементов: стола станка, тележки конвейера, люка, шлюза или другого объекта с ограниченным ходом. Когда движущийся упор задействует рычаг с роликом, выключатель мгновенно переключает контакты - размыкая или замыкая цепь управления. Это позволяет безопасно остановить оборудование, изменить направление движения или активировать сигнализацию. Применяется в машиностроении, логистике, пищевой и химической промышленности.

Технические характеристики

• Номинальный ток: 16 А - способен коммутировать нагрузки до этой величины без перегрева;
• Напряжение: 380 В - рассчитан на работу в сетях переменного тока до 380 В;
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО) - обеспечивает гибкую логику управления;
• Тип переключения: мгновенный - контакт замыкается/размыкается сразу при достижении порогового усилия, без задержки;
• Степень защиты: IP55 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от струй воды из любого направления;
• Материал корпуса: металл - прочный, устойчив к ударным нагрузкам и деформациям;
• Покрытие: порошковая окраска - повышает коррозионную стойкость и долговечность;
• Габариты: 117×76×52 мм - компактный размер для установки в ограниченных пространствах;
• Диапазон температур: от –45 C до +40 C - работает в холодных условиях, например, на открытых площадках или в холодильных камерах;
• Срок службы: 10 лет - при соблюдении условий эксплуатации и частоты срабатываний в пределах нормы;
• Способ монтажа: на конструкцию - крепится болтами к раме, стенке или основанию оборудования.

Совместимость и монтаж

Выключатель концевой ВП 16Г-23Б-231-55 У2.3 имеет жесткий крепёж через два отверстия в корпусе. Подключение проводов осуществляется через клеммник внутри корпуса - доступ открывается после снятия крышки. Кабельный ввод не предусмотрен - требуется внешняя защита (например, гофра или муфта). Для правильной работы важно, чтобы упор, действующий на ролик, двигался строго вдоль оси рычага - смещение вызывает преждевременный износ. Диаметр ролика и форма упора должны соответствовать условиям нагрузки; рекомендуется проверять зазор между упором и роликом перед запуском.

Безопасность и стандарты

Выключатель концевой ВП 16Г-23Б-231-55 У2.3 изготовлен в соответствии с ГОСТ 30011.5.1, что гарантирует соответствие требованиям к функциональной безопасности в системах управления. Функция безопасности реализована через гарантированное размыкание цепи при срабатывании - исключает возможность ложного включения при аварии. Соответствует требованиям к устройствам аварийной остановки в промышленных системах.

Преимущества

• Универсальная коммутация: наличие одного НЗ и одного НО контакта позволяет использовать его в схемах с реверсом, блокировками или сигналами тревоги;
• Надёжный рычаг с роликом: снижает силу трения, продлевает срок службы при многократных срабатываниях;
• Самовозврат: после прохождения упора рычаг возвращается в исходное положение без внешнего воздействия - не требует ручной настройки;
• Защита IP55: допускает применение в помещениях с повышенной влажностью, пылью, маслом - типично для цехов;
• Металлический корпус: устойчив к механическим повреждениям, не деформируется при случайных ударах.

Ограничения применения

• Не предназначен для прямого управления мощными двигателями - только для цепей управления (до 16 А);
• Не взрывозащищён - нельзя использовать во взрывоопасных зонах (Zone 1–2);
• Работает только при горизонтальном или вертикальном расположении - наклон более 30° может влиять на механику рычага;
• Не имеет встроенного кабельного ввода - требует дополнительной защиты проводов;
• Температура выше +40 C снижает надёжность контактов - не применяйте в местах с высокими тепловыми нагрузками без принудительного охлаждения.

Примеры использования

• Остановка конвейера при достижении крайней точки;
• Аварийная остановка лифта при заклинивании двери;
• Фиксация положения режущего инструмента на станке ЧПУ;
• Сигнализация открытия/закрытия технологических люков;
• Контроль положения шторки в печи или сушильной камере.

Практические советы

• При монтаже убедитесь, что упор воздействует на ролик перпендикулярно - это минимизирует боковые нагрузки и износ механизма;
• Проверьте свободный ход рычага до первого запуска - он должен возвращаться без заеданий;
• Для длительной эксплуатации в пыльной среде периодически очищайте поверхность ролика и контактов;
• Подбирайте кабель с сечением, соответствующим току 16 А - минимально 1,5 мм2 медный;
• При использовании в схемах с несколькими выключателями - учитывайте время реакции всех устройств, особенно при последовательной логике.
