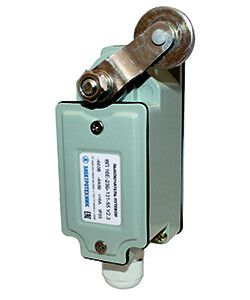

Выключатель путевой ВП 16Е-23Б-231-55 У2.3 1НО+1НЗ IP55 рычаг с роликом сальником ход вправо самовозврат Электротехник ET518042

Выключатель путевой ВП 16Е-23Б-231-55 У2.3 от бренда Электротехник — это надёжный концевой выключатель с рычагом и роликом, предназначен для автоматического отключения или включения цепей при достижении объектом заданной точки движения. Подходит для использования на станках, конвейерах и других механизмах с линейным перемещением. Артикул et518042 соответствует требованиям ТУ 3428-003-59826184-2005.

Назначение и область применения

Выключатель путевой ВП 16Е-23Б-231-55 У2.3 используется для контроля положения движущихся механизмов. Он активируется при контакте с упором или деталью, которая давит на рычаг с роликом. Это позволяет точно фиксировать границы хода — например, остановить стол станка, завершить цикл конвейера или заблокировать доступ в зону опасности.

Применяется в системах управления с переменным током до 660 В и постоянным до 440 В. Подходит для работы в условиях повышенной запылённости и влажности благодаря защите IP55. Может использоваться в функциях безопасности — например, для аварийной остановки оборудования при выходе за пределы допустимой зоны.

Технические характеристики

• Номинальный ток: 16 А — способен коммутировать нагрузки до этой величины без перегрева;
• Напряжение: до 660 В переменного тока (50 Гц), до 440 В постоянного тока;
• Тип контакта: 1 нормально замкнутый (1З) + 1 нормально разомкнутый (1Р) — обеспечивает гибкую логику управления;
• Тип переключения: мгновенный — контакт изменяет состояние сразу при достижении порогового усилия, без задержки;
• Тип толкателя: рычаг с роликом — снижает трение, увеличивает срок службы при многократном контакте с поверхностью;
• Степень защиты: IP55 — защита от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от струй воды из любого направления;
• Климатическое исполнение: У2 — работает при температуре от –40 °C до +50 °C, подходит для холодных помещений и открытых площадок;
• Материал корпуса: металл — прочный, устойчив к механическим повреждениям и внешним воздействиям;
• Габариты: 63×79×130 мм — компактный размер для установки в ограниченном пространстве;
• Способ монтажа: монтажная плата — крепится через отверстия в корпусе на жесткую поверхность;
• Нормативный документ: ТУ 3428-003-59826184-2005 — соответствие указанному техническому условию.

Совместимость и монтаж

Выключатель путевой ВП 16Е-23Б-231-55 У2.3 монтируется на металлическую или другую жёсткую поверхность с помощью болтов или заклепок через четыре отверстия в корпусе. Для правильной работы важно соблюдать угол и расстояние между упором и роликом — рекомендуется проверять совпадение осей перед затяжкой креплений.

Сальник в конструкции обеспечивает герметизацию входа проводов — можно использовать кабель с диаметром до 10 мм. Перед подключением убедитесь, что питание отключено. Клеммы рассчитаны на медные провода сечением до 2,5 мм².

Безопасность и стандарты

Выключатель путевой ВП 16Е-23Б-231-55 У2.3 соответствует требованиям ТУ 3428-003-59826184-2005 и может применяться в системах, где требуется обеспечение функций безопасности. Его использование в качестве устройства аварийной остановки допустимо при условии регулярной проверки работоспособности и отсутствия механических повреждений.

Преимущества

• Рычаг с роликом снижает износ как самого выключателя, так и контактирующего упора — особенно актуально при частых циклах;
• Самовозврат — после снятия нагрузки рычаг возвращается в исходное положение без внешнего воздействия;
• Жёсткий металлический корпус устойчив к ударным нагрузкам и деформациям;
• IP55 и сальник обеспечивают долгую работу даже в сырых или пыльных помещениях;
• Чётко выраженная коммутационная характеристика — минимальный люфт и быстрое переключение контактов.

Ограничения применения

• Не предназначен для использования во взрывоопасных зонах — отсутствует взрывозащита;
• Не следует применять в средах с агрессивными химическими веществами — материал корпуса не устойчив к кислотам и щелочам;
• Работает только при наличии механического воздействия на рычаг — нельзя использовать как бесконтактный датчик;
• Не рекомендован для частых импульсных нагрузок выше 16 А — возможна сварка контактов;
• При температуре ниже –40 °C или выше +50 °C возможно снижение надёжности переключения.

Примеры использования

• Остановка стола фрезерного станка при достижении крайней точки;
• Фиксация положения тележки на конвейере перед операцией упаковки;
• Автоматическая блокировка двери шахты лифта при её открытии вне допустимой зоны;
• Контроль положения клапана в трубопроводе с пневматическим приводом;
• Аварийная остановка насоса при превышении уровня жидкости в резервуаре.

Практические советы

• Перед установкой проверьте направление хода — рычаг с роликом активируется только при движении справа налево (ход вправо);
• Используйте дополнительную защиту от брызг воды — хотя IP55 защищает от струй, длительное воздействие капель может со временем привести к коррозии;
• Проверяйте свободный ход рычага каждые 3–6 месяцев — при залипании или заклинивании замените выключатель;
• При монтаже на вибрирующем оборудовании используйте виброизолирующие прокладки — чтобы избежать ложных срабатываний;
• Не перегибайте провода у входа — сальник не предназначен для фиксации кабеля, он лишь герметизирует проход.
