Выключатель концевой ВК-200-БР-11-67У2-22 ход влево самовозврат рычаг - ET051929 Электротехник

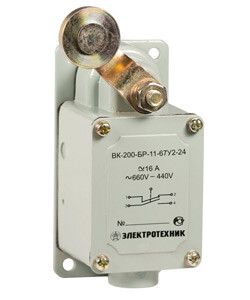

Выключатель концевой ВК-200-БР-11-67У2-22 от бренда Электротехник - это надёжный механический коммутатор с рычагом и роликом, предназначенный для фиксации положений механизмов в автоматизированных системах. Его высокая степень защиты IP67 и устойчивость к экстремальным температурам делают его подходящим для работы на производстве даже в запылённой или влажной среде.

Назначение и область применения

Выключатель концевой ВК-200-БР-11-67У2-22 используется для контроля предельных положений движущихся частей оборудования. Он срабатывает при физическом контакте с объектом - например, когда деталь на конвейере достигает крайней точки, или стол станка доходит до упора. Благодаря самовозврату и мгновенному переключению он обеспечивает точную и быструю реакцию без задержек. Применяется в машинах, линиях сборки, грузоподъёмных устройствах, там, где требуется жёсткая фиксация границ движения.

Технические характеристики

• Номинальный ток: 16 А - способен коммутировать нагрузки до мощности 10–11 кВт при 660 В переменного тока.
• Напряжение: до 660 В - подходит для промышленных сетей 380/660 В.
• Степень защиты: IP67 - полностью защищён от пыли и временного погружения в воду до 1 метра на 30 минут.
• Количество контактов: 1 нормально замкнутый (НО) контакт - один выходной сигнал, который размыкается при срабатывании.
• Тип переключения: мгновенный - контакт изменяет состояние сразу при достижении порогового хода, без задержек.
• Ход рычага: 2–51 мм - чувствительность настраивается в этом диапазоне; оптимально для точечного срабатывания.
• Способ монтажа: монтажная плата - крепится через отверстия в корпусе, требует установки на жёсткую поверхность.
• Габариты: 155×75×60 мм - компактный размер, легко помещается в ограниченном пространстве.
• Материал корпуса: металл - прочный, устойчив к ударным нагрузкам и деформациям.
• Климатическое исполнение: У2 - работает при температуре от –40 C до +55 C, подходит для холодных цехов и открытых площадок.
• Нормативный документ: ТУ 3428-003-59826184-2005 - соответствует отраслевому стандарту РФ.

Совместимость и монтаж

Выключатель концевой ВК-200-БР-11-67У2-22 монтируется на металлическую или жёсткую пластиковую платформу с помощью болтов или заклёпок. Посадочные отверстия расположены по углам корпуса - шаг между ними соответствует типовым размерам крепёжных планок. Кабель подводится снизу или сбоку - входные провода должны иметь достаточную длину для свободного перемещения рычага. Обязательно проверьте, чтобы направление хода рычага совпадало с направлением движения механизма - в данном случае рычаг активируется при движении влево. Отсутствие сальника означает, что герметизация кабеля должна выполняться дополнительно - используйте кабельные вводы или муфты.

Безопасность и стандарты

Выключатель концевой ВК-200-БР-11-67У2-22 имеет функцию безопасности - его срабатывание прерывает цепь питания или сигнализирует о достижении предела, что исключает аварийные ситуации. Соответствует требованиям ТУ 3428-003-59826184-2005, что гарантирует соответствие российским промышленным нормам. Металлический корпус снижает риск возгорания при перегрузках. Для безопасной эксплуатации рекомендуется использовать в цепях с защитными устройствами (предохранители, автоматы).

Преимущества

• Высокая надёжность благодаря металлическому корпусу и мгновенному переключению - минимум отказов при длительной работе.
• Защита IP67 позволяет применять в условиях повышенной влажности, пыли, мытья водой - идеален для пищевых, химических и металлургических производств.
• Широкий диапазон рабочих температур - работает зимой в неотапливаемых цехах и летом на открытых участках.
• Простая настройка хода: регулировка от 2 до 51 мм даёт гибкость при адаптации под разные механизмы.
• Самовозврат - после снятия усилия рычаг возвращается в исходное положение без внешнего воздействия.

Ограничения применения

• Не предназначен для частого ручного включения - рассчитан на механическое срабатывание от оборудования, а не от оператора.
• Отсутствие сальника требует дополнительной герметизации кабельного ввода - нельзя использовать без уплотнителей в агрессивных средах.
• Один контакт (НО) - не подходит для сложных схем, требующих нескольких состояний (например, NO+NC); нужен другой модуль, если требуется двойной выход.
• Запрещено подключение к цепям постоянного тока выше 660 В - максимальное напряжение указано только для переменного тока.
• Не следует монтировать в зонах с сильными вибрациями без демпферов - возможны ложные срабатывания из-за резонанса.

Примеры использования

• На конвейерах - фиксирует окончание прохождения продукта перед сортировкой.
• В лифтах и подъёмниках - останавливает движение при достижении верхней/нижней точки.
• На станках ЧПУ - контролирует положение суппортов и шпинделя.
• В системах затворов - сигнализирует о полном открытии/закрытии клапана.
• На погрузчиках - определяет крайнее положение стрелы или люльки.

Практические советы

• Перед установкой проверьте направление хода рычага - он активируется при движении влево, поэтому монтируйте так, чтобы объект двигался именно в эту сторону.
• Используйте кабели с усиленной изоляцией и кабельные вводы IP67 - особенно важны в сырых или моющихся помещениях.
• Проверяйте посадочный диаметр крепления - габариты 155×75×60 мм требуют места не менее 160×80 мм для удобного доступа.
• При использовании в вибрационных средах добавьте резиновые прокладки под основание - это продлит срок службы контактов.
• Не забудьте протестировать работу после монтажа - медленно подведите объект к рычагу и убедитесь, что контакт размыкается точно в нужной точке (между 2 и 51 мм).
• Артикул et051929 - сохраните его при заказе запчастей, так как аналогичные модели могут отличаться по ходу или типу контакта.
