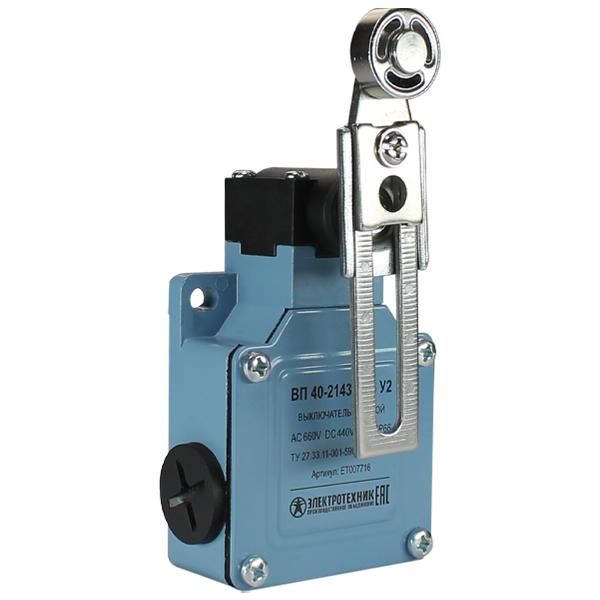

Выключатель путевой ВП 40-2143М-66 У2 1НО+1НЗ IP66 рычаг со стальным роликом регулир. по длине мгновенный без сальника Электротехник ET007716

Выключатель путевой ВП 40-2143М-66 У2 от бренда Электротехник - это надёжный концевой выключатель с двумя переключающими контактами (1 НО + 1 НЗ) и механическим управлением через роликовый толкатель. Подходит для фиксации положений на автоматизированных линиях, где важна точная и быстрая реакция на перемещение детали. Металлический корпус с защитой IP66 обеспечивает работу в запылённой и влажной среде.

Назначение и область применения

Выключатель путевой ВП 40-2143М-66 У2 используется для контроля положения движущихся частей оборудования. Он срабатывает при физическом контакте с объектом - например, когда деталь на конвейере достигает крайнего положения. Применяется в системах автоматизации: станках, шлюзах, лифтах, упаковочных линиях, транспортерах. Благодаря мгновенному типу включения, сигнал передаётся сразу после достижения заданного положения, что важно для точного цикла работы.

Технические характеристики

• Тип изделия: Концевой выключатель
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Номинальный ток: 10 А
• Тип включения: Мгновенный - контакт замыкается/размыкается сразу при воздействии, без задержки
• Тип элемента управления: Рычаг со стальным роликом - позволяет легко взаимодействовать с поверхностями, снижает износ
• Степень защиты: IP66 - полностью защищён от пыли и мощных струй воды
• Диапазон рабочих температур: от -40 C до +50 C - работает в холодных и жарких условиях
• Материал корпуса: металл с порошковым покрытием - устойчив к коррозии и механическим повреждениям
• Габариты: 58×25×133 мм
• Диаметр корпуса: 25 мм
• Тип подключения: Кабельный ввод PG - подключение проводов осуществляется через резьбовой зажим, без необходимости в сальнике
• Форма корпуса: прямоугольный параллелепипед - компактная форма для установки в ограниченном пространстве

Совместимость и монтаж

Выключатель путевой ВП 40-2143М-66 У2 монтируется на раму, стенку или опорную платформу с помощью крепёжных отверстий в корпусе. Для правильной установки необходимо:

• Учитывать длину толкателя - он регулируемый, поэтому можно адаптировать ход срабатывания под конкретное расстояние
• Обеспечить свободный ход ролика - чтобы он мог беспрепятственно катиться по поверхности детали
• Использовать кабели с внешним диаметром, соответствующим стандарту PG (обычно 7–11 мм)
• Не затягивать слишком сильно болты крепления - это может деформировать корпус и нарушить работу механизма

Подключение выполняется к клеммам внутри корпуса - доступ к ним открывается снятием крышки. Провода фиксируются в зажиме PG, который герметично уплотнён.

Безопасность и стандарты

Выключатель путевой ВП 40-2143М-66 У2 соответствует требованиям к устройствам безопасности в промышленной автоматизации. Его функционал подтверждает соответствие принципам безопасного отключения: при срабатывании один контакт размыкает цепь питания, другой замыкает сигнализацию. Это позволяет использовать его в системах аварийной остановки и позиционирования. Сертификаты на продукцию подтверждаются документацией завода-производителя Электротехник.

Преимущества

• Два типа контактов (НО+НЗ) позволяют одновременно управлять цепью и подавать сигнал - экономит место и провода
• Регулируемый толкатель даёт гибкую настройку точки срабатывания без замены детали
• Стальной ролик уменьшает трение и износ даже при постоянном контакте с металлическими поверхностями
• Защита IP66 делает его пригодным для использования в агрессивных средах - на производствах с мойкой, пылью, влажностью
• Металлический корпус выдерживает удары и вибрации, характерные для промышленного оборудования

Ограничения применения

• Не предназначен для работы с переменными нагрузками выше 10 А - превышение вызовет перегрев и выход из строя контактов
• Не имеет внутренней защиты от перенапряжений - рекомендуется применять совместно с RC-цепями или варисторами при коммутации индуктивных нагрузок
• Не рассчитан на погружение в жидкости - IP66 предотвращает попадание струй, но не длительное нахождение под водой
• Не подходит для высокочастотных срабатываний более 120 раз в минуту - возможен износ ролика и механизмов
• Отсутствует сальник - значит, нельзя использовать там, где требуется герметизация кабеля в жидкой среде

Примеры использования

• На конвейере: срабатывает при достижении ящика конца ленты - отключает двигатель и активирует сигнал “конец пути”
• На станке ЧПУ: контролирует положение суппорта - при достижении крайней точки размыкает питание подачи
• В шлюзе: фиксирует закрытие двери - замыкает цепь сигнализации “дверь закрыта”
• На подъёмнике: прекращает движение при достижении верхней точки - использует НЗ контакт для остановки и НО для включения индикатора

Практические советы

• Перед установкой проверьте, чтобы ролик свободно вращался - смажьте ось графитовой смазкой, если есть заедание
• При использовании в условиях вибраций - дополнительно закрепите корпус контргайками или клеем
• Для долгой службы избегайте прямых ударов по толкателю - лучше направляйте объект так, чтобы он мягко касался ролика
• Проверяйте состояние контактов каждые 6 месяцев при интенсивной работе - окисление может вызвать отказ
• Если нужна защита от влаги в месте входа кабеля - используйте термоусадочные трубки или дополнительные уплотнители
