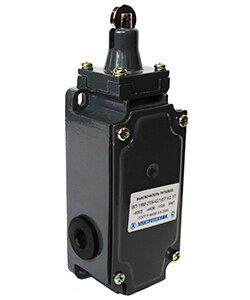

Выключатель путевой ВП 19М-21Б-421-67 У2.17, четырёхполюсный, толкатель с роликом, 3з+1р, IP67 - ET003789 Электротехник

Выключатель путевой ВП 19М-21Б-421-67 У2.17 от бренда Электротехник — это надёжный концевой выключатель с толкателем на ролике и степенью защиты IP67, предназначенный для автоматического отключения или включения цепей при достижении заданной позиции движущегося оборудования. Он используется там, где важны точность, долговечность и работа в сложных условиях.

Назначение и область применения

Выключатель путевой ВП 19М-21Б-421-67 У2.17 применяется в системах управления и сигнализации для фиксации положения подвижных механизмов. Его используют для контроля перемещений вдоль заданного маршрута — например, когда деталь достигает крайней точки, и необходимо сработать сигнал или отключить питание. Подходит для работы в цепях переменного тока до 660 В и постоянного — до 440 В. Часто встречается на конвейерах, лифтах, станках, шлюзах и других устройствах с механическим перемещением.

Технические характеристики

• Тип: Концевой выключатель с толкателем на ролике
• Количество контактов: 3 нормально замкнутых (НЗ) + 1 нормально открытый (НО)
• Номинальный ток: 10 А
• Напряжение: до 660 В AC / 440 В DC
• Тип переключения: Мгновенный — контакт изменяет состояние сразу при срабатывании, без задержки
• Степень защиты: IP67 — полностью защищён от пыли и временного погружения в воду до 1 метра
• Материал корпуса: Металл — обеспечивает прочность и устойчивость к механическим нагрузкам
• Рабочая температура: от -40 °C до +50 °C — работает в холодных и жарких помещениях
• Подключение: Кабельный ввод типа PG — позволяет легко подсоединить гибкий кабель без дополнительных муфт
• Габариты: 61×45×157 мм — компактная форма для установки в ограниченном пространстве
• Конструкция корпуса: Прямоугольный параллелепипед — удобна для крепления на плоские поверхности
• Функция безопасности: Да — соответствует требованиям к аварийному отключению

Совместимость и монтаж

Выключатель путевой ВП 19М-21Б-421-67 У2.17 монтируется на винты — через два крепёжных отверстия в основании корпуса. Для правильной установки важно соблюсти угол срабатывания: толкатель с роликом требует, чтобы упор двигался перпендикулярно оси толкателя. Кабельный ввод PG совместим со стандартными силовыми кабелями с внешним диаметром 7–12 мм. Не используйте кабели с жесткими изоляционными оболочками — они могут повредить герметичную вставку.

Безопасность и стандарты

Выключатель путевой ВП 19М-21Б-421-67 У2.17 имеет функцию безопасности и предназначен для использования в системах, где требуется надёжное отключение при аварийной ситуации. Соответствует требованиям к концевым выключателям в промышленной автоматизации. Степень защиты IP67 гарантирует работу в запылённых, влажных и агрессивных средах, что снижает риск отказа из-за попадания воды или пыли.

Преимущества

• Четыре контакта позволяют одновременно управлять несколькими цепями — например, включить свет и остановить двигатель
• Роликовый толкатель снижает трение и износ при длительной работе с высокой скоростью движения
• Металлический корпус устойчив к ударным нагрузкам и деформации
• IP67 делает устройство пригодным для использования вне помещений, в цехах с мойкой или на открытом воздухе
• Мгновенное переключение исключает задержки в управлении — важно для точных технологических процессов

Ограничения применения

• Не предназначен для коммутации мощных двигателей — максимальный ток 10 А рассчитан только на цепи управления, а не на силовые нагрузки
• Толкатель с роликом чувствителен к боковым усилиям — если упор давит не прямо, а под углом, возможен преждевременный выход из строя
• Не рекомендуется использовать в средах с агрессивными химическими веществами — металл корпуса не покрыт антикоррозийным слоем
• Кабельный ввод PG требует предварительной подготовки кабеля — нельзя просто вставить готовую проводку без снятия изоляции

Примеры использования

• На конвейере: выключатель срабатывает, когда продукт доезжает до зоны упаковки — отключает двигатель и включает сигнальную лампу
• На станке с ЧПУ: при достижении крайнего положения стола выключатель отключает подачу и активирует систему остановки
• В шлюзе: при закрытии ворот толкатель с роликом нажимает на выключатель — передаёт сигнал в систему управления
• В лифте: используется для фиксации положения кабины на этажах — три НЗ контакта обеспечивают безопасную остановку, один НО — для индикации

Практические советы

• Перед установкой проверьте, чтобы упор имел плавную поверхность без острых кромок — иначе он будет повреждать ролик
• Используйте кабель с медными жилами сечением не менее 0.75 мм² — этого достаточно для тока 10 А и минимизирует нагрев
• При монтаже на металлическую раму обязательно сделайте заземление корпуса — это повысит безопасность и снизит помехи
• Проверяйте работоспособность после каждого обслуживания: протестируйте срабатывание вручную, не полагайтесь только на автоматические тесты
• Если нужна более длинная проводка — используйте экранированный кабель, особенно рядом с частотными преобразователями
