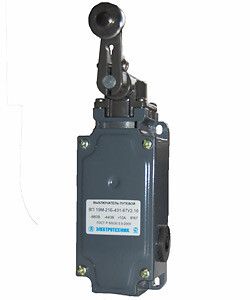

Выключатель путевой ВП19М-21Б-431-67 У2.17 четырехполюсный, рычаг с роликом, 3з+1р, IP67 - ET506207 Электротехник

Выключатель путевой ВП19М-21Б-431-67 У2.17 от бренда Электротехник - это надёжный четырехполюсный концевой выключатель с рычагом и роликом, предназначенный для точного срабатывания в жестких условиях. Его высокая степень защиты IP67 и металлический корпус делают его подходящим для использования на промышленном оборудовании, где важна долговечность и устойчивость к пыли, влаге и механическим воздействиям.

Назначение и область применения

Выключатель путевой ВП19М-21Б-431-67 У2.17 используется для фиксации положений движущихся частей оборудования - например, когда деталь достигает крайнего положения. Он применяется в системах автоматизации, на конвейерах, станках, лифтах, шлюзах и других устройствах, где требуется надёжная сигнализация о достижении предела хода. Благодаря возможности работы в широком диапазоне температур и защите IP67, он подходит для установки в сырых, пыльных или открытых зонах.

Технические характеристики

• Номинальное напряжение: до 660 В
• Номинальный ток: 10 А
• Количество контактов: 3 нормально замкнутых (НЗ) + 1 нормально разомкнутый (НО)
• Тип переключения: мгновенный - контакт изменяет состояние сразу при срабатывании, без задержки
• Степень защиты: IP67 - полностью герметичен против пыли и временного погружения в воду до 1 метра
• Материал корпуса: металл - обеспечивает прочность и устойчивость к ударным нагрузкам
• Рабочий температурный диапазон: от –40 C до +50 C
• Габариты: 61×45×183 мм
• Способ монтажа: крепление на винты
• Тип подключения: кабельный ввод с резьбой PG (стандартная система для промышленной проводки)
• Функция безопасности: да - соответствует требованиям для аварийной остановки и контроля положения

Совместимость и монтаж

Выключатель путевой ВП19М-21Б-431-67 У2.17 совместим со всеми типами кабелей, имеющими внешний диаметр, соответствующий резьбе PG (например, PG7, PG9, PG11). Для монтажа используйте четыре отверстия под винты на основании корпуса. Крепить необходимо на жёсткую поверхность, чтобы избежать вибраций, которые могут вызвать ложные срабатывания. Подключение выполняйте согласно схеме, указанной на внутренней стороне крышки - контакты помечены номерами. Не затягивайте винты слишком сильно - это может повредить резьбу или деформировать корпус.

Безопасность и стандарты

Выключатель путевой ВП19М-21Б-431-67 У2.17 предназначен для использования в цепях безопасности. Его конструкция соответствует требованиям к устройствам, обеспечивающим остановку оборудования при достижении предельных положений. Материалы корпуса и контактов рассчитаны на длительную работу в промышленной среде без потери характеристик. Применение в системах безопасности требует регулярной проверки работоспособности - рекомендуется тестирование не реже одного раза в месяц.

Преимущества

• Четыре контакта (3НЗ+1НО) позволяют использовать один прибор для нескольких задач - например, одновременно останавливать механизм и включать сигнал
• Рычаг с роликом снижает трение и износ при контакте с движущимися поверхностями - увеличивает срок службы
• Металлический корпус устойчив к деформации даже при сильных ударах
• Защита IP67 позволяет применять выключатель в условиях повышенной влажности, мытья водой или на открытом воздухе
• Работает при экстремальных температурах - подходит для холодных цехов и летних площадок

Ограничения применения

• Не предназначен для частого ручного включения - предназначен исключительно для автоматического срабатывания от движения механизма
• Не следует использовать в средах с агрессивными химическими веществами - материал корпуса не устойчив к растворителям и кислотам
• Кабельный ввод PG не предусматривает быстроразъёмное подключение - для обслуживания потребуется открутить крышку
• Нулевое количество переключающих контактов в спецификации указывает, что этот прибор не имеет коммутирующего элемента типа “выключатель” в классическом смысле - все действия происходят через механическое воздействие на рычаг

Примеры использования

• На конвейере - для остановки ленты при достижении грузом конца пути
• На станке ЧПУ - для определения начальной точки перемещения оси
• В шлюзе - для подтверждения закрытого положения двери перед запуском цикла
• На подъёмнике - для отключения питания при достижении верхней или нижней точки
• В системе эвакуационных дверей - как часть цепи безопасности, контролирующей положение

Практические советы

• Перед установкой проверьте, что рычаг с роликом свободно двигается - не должно быть заеданий или трения о соседние детали
• Выбирайте место монтажа так, чтобы усилие на рычаг было направлено перпендикулярно - это минимизирует боковые нагрузки и продлевает жизнь механизма
• Используйте кабели с усиленной изоляцией и защитной оболочкой - особенно при работе в условиях постоянных изгибов
• При необходимости замены контактов - обращайтесь к сервисному центру; самовольный ремонт может нарушить защиту IP67
• Обязательно проверяйте соответствие напряжения сети и тока нагрузки - превышение 660 В или 10 А недопустимо
