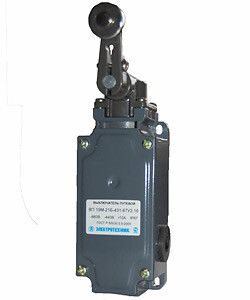

Выключатель конечн. ВП 19М-21Б-431-67 У2.16 4п рычаг с роликом; базовое крепление 2з+2р IP67 Электротехник ET018497

Выключатель путевой ВП 19М-21Б-431-67 У2.16 — это надёжный концевой выключатель с рычагом и роликом, предназначенный для фиксации положений механизмов в автоматизированных системах. Бренд Электротехник обеспечивает соответствие требованиям промышленной эксплуатации, а артикул et018497 позволяет точно идентифицировать модель при закупках.

Назначение и область применения

Выключатель путевой ВП 19М-21Б-431-67 У2.16 используется для контроля предельных положений движущихся частей оборудования. Он срабатывает при механическом воздействии на рычаг с роликом — например, когда деталь или стол станка достигает крайней точки. Подходит для станков, конвейеров, лифтов, шлюзов и других устройств, где требуется точная фиксация границ движения. Четырёхполюсная схема (2 нормально замкнутых + 2 нормально разомкнутых контакта) позволяет одновременно управлять цепями питания и сигнализации, что делает его удобным для систем безопасности.

Технические характеристики

• Номинальное напряжение: 660 В — подходит для трёхфазных сетей промышленного типа
• Номинальный ток: 10 А — способен коммутировать нагрузки до 2,2 кВт при 220 В
• Количество контактов: 2 нормально замкнутых (НЗ) + 2 нормально разомкнутых (НО)
• Тип переключения: мгновенный — контакт изменяет состояние сразу при достижении порогового усилия, без задержки
• Степень защиты: IP67 — полностью защищён от пыли и временного погружения в воду до 1 метра на 30 минут
• Материал корпуса: металл — высокая прочность, устойчивость к ударным нагрузкам и коррозии
• Рабочий температурный диапазон: от –40 °C до +50 °C — работает в холодных ангарах и жарких цехах
• Габариты: 61×45×183 мм — компактный, но достаточно крупный для уверенной установки
• Конструкция корпуса: прямоугольный параллелепипед — легко монтируется на плоские поверхности

Совместимость и монтаж

Выключатель путевой ВП 19М-21Б-431-67 У2.16 крепится на винты через базовое крепление — два отверстия в основании корпуса. Кабельный ввод выполнен по стандарту PG, что позволяет использовать гибкий кабель с внешним диаметром 7–12 мм. Для монтажа важно соблюдать угол поворота рычага: он должен свободно взаимодействовать с объектом, не испытывая боковых нагрузок. Не рекомендуется применять с жесткими металлическими упорами — лучше использовать пластиковые или резиновые накладки для снижения износа механизма.

Безопасность и стандарты

Выключатель путевой ВП 19М-21Б-431-67 У2.16 соответствует требованиям к функциям безопасности: его можно использовать в аварийных остановках, зонах эмерджентного отключения и системах, требующих двойного канала управления. Материалы корпуса и внутренние компоненты рассчитаны на долгую работу в условиях повышенной вибрации и запылённости. Соответствует ГОСТ Р 50030.5.1 и IEC 60947-5-1.

Преимущества

• Четыре контакта позволяют реализовать сложную логику управления без дополнительных реле
• Защита IP67 гарантирует работоспособность в сырых, пыльных и агрессивных средах
• Металлический корпус выдерживает механические удары и давление, характерные для промышленных условий
• Рычаг с роликом снижает трение и износ при длительном использовании
• Мгновенное переключение исключает зависание контактов и случайные срабатывания

Ограничения применения

• Не предназначен для работы с переменными нагрузками выше 10 А — превышение вызовет оплавление контактов
• Не следует использовать в качестве главного рубильника — только как конечный датчик положения
• Устройство не имеет регулировки силы срабатывания — усилие фиксировано конструкцией
• При установке необходимо учитывать посадочные размеры: габариты 183 мм требуют достаточного пространства для монтажа
• Не совместим с бесконтактными датчиками — требует прямого механического контакта

Примеры использования

• Остановка конвейера при достижении продуктом конца ленты
• Фиксация максимального подъёма платформы в подъёмнике
• Аварийная остановка станка при выходе инструмента за пределы рабочей зоны
• Сигнализация о закрытии люка в технологической камере
• Контроль положения двери в герметичной камере с вакуумом

Практические советы

• Перед установкой проверьте, чтобы рычаг мог свободно поворачиваться без заеданий — используйте смазку на оси ролика раз в 6 месяцев
• При монтаже на вибрирующем оборудовании закрепите кабель хомутиками, чтобы избежать перегиба в месте входа
• Используйте кабели с медными жилами сечением 0,75–2,5 мм² — они подходят по размеру кабельного ввода PG
• Для увеличения срока службы избегайте постоянного удара рычага о твёрдые поверхности — установите мягкие упоры
• При замене устройства сохраняйте ориентацию контактов: НЗ и НО должны соответствовать схеме управления
