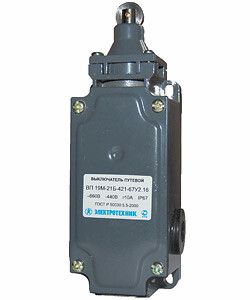

Выключатель путевой ВП19М-21Б-421-67 У2.16 четырёхполюсный, толкатель с роликом, 2з+2р, IP67 - ET506206 Электротехник

Выключатель путевой ВП 19М-21Б-421-67 У2.16 от Электротехник — это четырёхполюсный механический выключатель с толкателем и роликом, предназначенный для автоматического размыкания и замыкания цепей управления при достижении объектом заданной точки движения. Применяется в системах автоматизации, где требуется надёжная фиксация положения — например, на станках, элеваторах или конвейерах.

Назначение и область применения

Выключатель путевой ВП 19М-21Б-421-67 У2.16 используется для контроля положения движущихся механизмов. Когда специальный упор или деталь машины давит на ролик толкателя, выключатель мгновенно меняет состояние своих контактов — открывает или закрывает цепь. Это позволяет остановить оборудование, изменить направление движения или активировать сигнализацию.

Подходит для установки на промышленном оборудовании: металлорежущие станки, ленточные конвейеры, лифты, шлюзы, системы перемещения грузов. Особенно эффективен там, где важна точность позиционирования и безопасность операций.

Технические характеристики

• Номинальное напряжение: до 660 В переменного тока (50/60 Гц), до 440 В постоянного тока
• Номинальный рабочий ток: 10 А
• Количество контактов: 2 нормально замкнутых (НЗ) + 2 нормально открытых (НО) — всего 4 переключающих контакта
• Тип переключения: мгновенный (без задержки)
• Степень защиты: IP67 — полностью герметичен против пыли и временного погружения в воду до 1 метра
• Тип элемента управления: толкатель с роликом — снижает трение, удобен для контакта с движущимися поверхностями
• Материал корпуса: металлический — прочный, устойчив к механическим повреждениям
• Температурный диапазон: от –40 °C до +50 °C
• Габариты: 61×45×157 мм
• Форма корпуса: прямоугольный параллелепипед — компактная форма для плотной установки
• Максимальная механическая износостойкость: более 30 млн. циклов
• Частота включений: до 6000 циклов в час
• Подключение: кабельный ввод типа PG — совместим с кабелями стандартного диаметра
• Допустимое сечение провода: медный — до 2,5 мм² (один), до 1,5 мм² (два); алюминиевый — до 2,5 мм² (один или два)

Совместимость и монтаж

Выключатель путевой ВП 19М-21Б-421-67 У2.16 монтируется на поверхность с помощью винтов через отверстия в основании корпуса. Для надёжной работы важно зафиксировать устройство так, чтобы толкатель с роликом точно сталкивался с упором в нужной точке хода механизма.

Не требует внешнего питания — работает исключительно как механический коммутационный элемент. Подключается к цепям управления, а не к силовым цепям. Кабельный ввод PG позволяет использовать кабели с наружным диаметром до 12–14 мм (зависит от конкретного исполнения PG).

Устройство можно устанавливать в любом пространственном положении — горизонтально, вертикально или под углом.

Безопасность и стандарты

Выключатель путевой ВП 19М-21Б-421-67 У2.16 соответствует требованиям к применению в устройствах безопасности: его контактная группа способна гарантированно разрывать цепь при аварии или выходе за пределы зоны. Рекомендован для использования в системах, где требуется выполнение функций безопасности по стандартам EN ISO 13849-1 и IEC 60204-1.

Защита IP67 обеспечивает работу в запылённых, влажных и агрессивных средах — например, на производствах с мойкой оборудования, в холодильных камерах или на открытых площадках.

Преимущества

• Высокая долговечность — до 30 миллионов циклов срабатывания
• Мгновенное переключение — минимизация времени реакции на событие
• Роликовый толкатель — снижает риск заедания и износа при контакте с гладкими или шершавыми поверхностями
• Металлический корпус — устойчив к деформации, ударным нагрузкам и коррозии
• Широкий диапазон температур — работает даже в суровых климатических условиях
• Поддержка функций безопасности — соответствует требованиям промышленной автоматизации

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах — отсутствует взрывозащита
• Не рекомендуется использовать в средах с токопроводящей пылью (например, графитовая, металлическая) — может вызвать пробой между контактами
• Не рассчитан на постоянное погружение в жидкости — IP67 допускает лишь временное воздействие воды
• Максимальная высота установки — 4300 м над уровнем моря; выше этого уровня возможны изменения электрических характеристик из-за разреженности воздуха
• Не следует применять в местах с частыми резкими ударами свыше 8g — это может повредить внутренние механизмы

Примеры использования

• На конвейере: выключатель фиксирует крайнее положение ленты — при касании упором он останавливает двигатель
• На станке ЧПУ: толкатель с роликом реагирует на продвижение стола — сигнал отправляется в систему управления для смены режима
• В лифте: используется для определения положения кабины на этажах — срабатывает при контакте с упором на уровне каждого этажа
• На шлюзе: контролирует открытие/закрытие затвора — при достижении крайней точки выключатель отключает насос или мотор

Практические советы

• Перед установкой проверьте, что упор на движущемся объекте имеет достаточную жёсткость — мягкий или деформирующийся упор может не сработать
• При использовании алюминиевых проводов обязательно применяйте переходники или наконечники — алюминий легко окисляется, что увеличивает сопротивление
• При монтаже используйте кабель с бронированной оболочкой, если есть риск механического повреждения
• Не затягивайте винты слишком сильно — это может деформировать корпус и нарушить герметичность
• Проверяйте работоспособность выключателя после каждой профилактики оборудования — особенно если он часто срабатывает
• Для условий с повышенной вибрацией дополнительно закрепите корпус с помощью контргаек или виброгасящих прокладок
