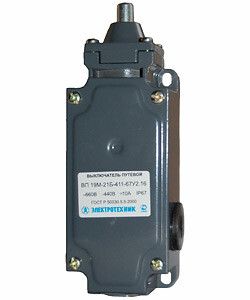

Выключатель путевой ВП 19М-21Б-411-67 У2.16, четырёхполюсный, толкатель, 2з+2р, IP67 - ET009902 Электротехник

Выключатель путевой ВП 19М-21Б-411-67 У2.16 от бренда Электротехник — это надёжный четырёхполюсный концевой выключатель с толкателем, предназначенный для фиксации положений механизмов в жестких условиях. Его степень защиты IP67 и металлический корпус делают его устойчивым к пыли, влаге и механическим воздействиям, что особенно важно на производстве.

Назначение и область применения

Выключатель путевой ВП 19М-21Б-411-67 У2.16 используется для автоматического отключения или изменения состояния цепи при достижении механизmom заданного положения. Подходит для контроля перемещения в системах с линейным или возвратно-поступательным движением: станках, элеваторах, конвейерах, шлюзах, грузоподъёмниках. Четыре контакта (2 нормально замкнутых + 2 нормально разомкнутых) позволяют одновременно управлять несколькими цепями — например, остановить двигатель и включить сигнализацию. Выключатель также подходит для функций безопасности, таких как аварийная остановка при выходе за пределы допустимой зоны.

Технические характеристики

• Номинальное напряжение: до 660 В переменного тока
• Номинальный рабочий ток: 10 А
• Количество контактов: 2 нормально замкнутых (НЗ) + 2 нормально разомкнутых (НО)
• Тип переключения: мгновенный — контакт изменяет состояние сразу при срабатывании, без задержки
• Степень защиты: IP67 — полностью герметичен против пыли и выдерживает кратковременное погружение в воду до 1 метра
• Материал корпуса: металл — обеспечивает прочность и долговечность
• Рабочая температура: от –40 °C до +50 °C — работает в холодных ангарах и жарких цехах
• Габариты: 61×46×147 мм — компактный, но массивный корпус
• Тип элемента управления: купольный толкатель — удобен для срабатывания при любом направлении давления
• Способ монтажа: на винты — фиксируется болтами через отверстия в основании
• Тип подключения: кабельный ввод PG — позволяет использовать кабели с наружным диаметром, соответствующим стандарту PG

Совместимость и монтаж

Выключатель путевой ВП 19М-21Б-411-67 У2.16 монтируется на поверхность с помощью четырёх винтов через отверстия в нижней плоскости корпуса. Кабельный ввод PG рассчитан на провода с изоляцией диаметром 8–12 мм — перед установкой проверьте соответствие внешнего диаметра вашего кабеля. Для правильной работы толкатель должен свободно нажиматься без заклинивания; рекомендуется оставлять запас хода 1–2 мм. Монтаж в местах с высокой вибрацией требует дополнительной фиксации или демпфирующих прокладок. Обратите внимание: выключатель не имеет встроенных клемм — все соединения выполняются через кабельный ввод, поэтому требуется подготовка кабеля с подходящей оплеткой.

Безопасность и стандарты

Выключатель путевой ВП 19М-21Б-411-67 У2.16 соответствует требованиям к устройствам безопасности: его можно применять в цепях аварийной остановки согласно ГОСТ Р IEC 60204-1. Степень защиты IP67 гарантирует работу в агрессивных средах — масляных, влажных, с пылью. Конструкция выполнена без пластиковых деталей в зоне контактов, что снижает риск возгорания при перегрузках.

Преимущества

• Четыре независимых контакта позволяют реализовать сложную логику управления одним устройством
• Металлический корпус и IP67 обеспечивают длительный срок службы даже в экстремальных условиях
• Мгновенное переключение исключает задержки в работе системы — важный фактор для точного позиционирования
• Купольный толкатель срабатывает при любом угле нажатия — не требует идеальной ориентации
• Устойчивость к широкому диапазону температур — от зимних холодов до летней жары

Ограничения применения

• Не предназначен для частого ручного срабатывания — предназначен для автоматических операций
• Кабельный ввод PG требует специализированного кабеля — нельзя просто подсоединить обычный провод без термоусадки или муфт
• Отсутствуют встроенные клеммы — необходимо заранее продумать способ прокладки и фиксации кабеля
• Не подходит для взрывоопасных зон — не имеет сертификата Ex
• Габариты 147 мм по длине могут затруднить установку в ограниченном пространстве

Примеры использования

• На конвейере: останавливает ленту при достижении крайнего положения, одновременно включая световой сигнал (через НО-контакт) и отключая питание двигателя (через НЗ-контакт)
• На грузоподъёмнике: фиксирует верхнее и нижнее положение кабины — два НЗ для остановки, два НО для индикации
• На станке с ЧПУ: контролирует возвращение инструмента в начальную позицию перед запуском нового цикла
• В шлюзе: срабатывает при полном открытии/закрытии створки, отправляя сигнал в систему управления

Практические советы

• Перед установкой проверьте, чтобы толкатель мог свободно нажиматься — не должно быть трения или перекоса
• Используйте кабель с медными жилами и двойной изоляцией — он лучше выдерживает вибрацию и перепады температур
• При монтаже в местах с постоянной вибрацией — используйте контргайки и виброгасящую прокладку под корпус
• Проверяйте целостность контактов каждые 6 месяцев при интенсивной эксплуатации — особенно при коммутации индуктивных нагрузок
• При замене старого выключателя — сверьте тип толкателя и расположение кабельного ввода, чтобы не нарушить сборку оборудования
