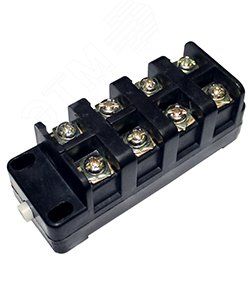

Выключатель путевой ВП 19М-21Б-411-00 У3.17, четырёхполюсный, толкатель, 3з+1р, IP00 - ET512739 Электротехник

Выключатель путевой ВП 19М-21Б-411-00 У3.17 от бренда Электротехник - механический концевой выключатель с толкателем, предназначенный для фиксации положений механизмов в автоматических системах. Четырёхполюсная коммутация (3 нормально замкнутых + 1 нормально разомкнутый контакт) позволяет управлять несколькими цепями одновременно, например, останавливать двигатель и включать сигнализацию. Модель рассчитана на работу в суровых условиях от –40 до +50 C, но требует защиты от внешних воздействий из-за отсутствия степени защиты.

Назначение и область применения

Выключатель путевой ВП 19М-21Б-411-00 У3.17 используется для контроля перемещения механизмов в автоматизированных системах. Когда движущаяся часть оборудования задействует толкатель, выключатель моментально меняет состояние контактов - это сигнал для управления двигателем, остановки, изменения направления или активации аварийной блокировки.

Подходит для установки на станках, конвейерах, лифтах, шлюзах, грузоподъёмниках и других устройствах, где требуется точное определение крайнего положения. Особенно эффективен там, где важна надёжность срабатывания при механическом контакте - например, при завершении хода стола фрезерного станка или достижении предела движения люльки подъёмника.

Технические характеристики

• Напряжение: до 660 В переменного тока - подходит для промышленных сетей 380–660 В.
• Номинальный ток: 10 А - способен коммутировать нагрузки мощностью до ~2,2 кВт при 220 В.
• Контакты: 3 нормально замкнутых (НЗ) + 1 нормально разомкнутый (НО) - всего четыре полюса, что позволяет реализовать сложную логику управления.
• Тип переключения: мгновенный - контакт изменяет состояние сразу при достижении порогового усилия, без задержки.
• Управление: толкатель купольный - обеспечивает равномерное давление при контакте, снижает риск застревания.
• Степень защиты: IP00 - никакой защиты от пыли, воды или посторонних предметов; требует установки в закрытом корпусе или защищённом месте.
• Температурный диапазон: от –40 C до +50 C - работает в холодных ангарах и жарких цехах.
• Габариты: 28×30×82 мм - компактный размер, легко помещается в ограниченном пространстве.
• Корпус: пластиковый - легкий, электроизолирующий, но не ударопрочный.
• Способ монтажа: на винты - крепится через отверстия в корпусе, без необходимости сверления в детали.

Совместимость и монтаж

Выключатель путевой ВП 19М-21Б-411-00 У3.17 монтируется на поверхность с помощью двух винтов, расположенных по бокам корпуса. Для правильной работы важно соблюсти следующее:

• Посадочные отверстия должны точно совпадать с расстоянием между крепёжными отверстиями на корпусе - шаг составляет около 60 мм по оси.
• Толкатель должен находиться на пути движения механизма так, чтобы он срабатывал при минимальном усилии - рекомендуется проверить зазор перед окончательным креплением.
• Не допускается установка в местах с высокой вероятностью попадания металлической стружки, масла или влаги - из-за IP00 внутренние контакты не защищены.
• Провода подключаются к клеммам внутри корпуса - доступ осуществляется после снятия крышки.

Безопасность и стандарты

Выключатель путевой ВП 19М-21Б-411-00 У3.17 соответствует требованиям ГОСТ Р 50030.5.1 и предназначен для использования в системах функциональной безопасности - то есть может применяться в цепях аварийной остановки, если установлен в рамках проекта с учётом всех норм отказоустойчивости.

Преимущества

• Четыре контакта в одном устройстве позволяют заменить два отдельных выключателя - экономия места и проводки.
• Мгновенное переключение гарантирует быструю реакцию даже при высоких скоростях движения.
• Широкий диапазон рабочих температур делает модель универсальной для различных регионов и условий эксплуатации.
• Купольный толкатель снижает риск повреждения при неидеальном контакте - более надёжен, чем плоский или роликовый аналог.

Ограничения применения

• IP00 исключает использование в открытых помещениях, на улице, в сырых или запылённых зонах без дополнительной защиты (коробки, кожуха).
• Пластиковый корпус не выдерживает ударов или значительных механических нагрузок - не применяйте там, где возможны столкновения с деталями оборудования.
• Не предназначен для частого ручного включения - только для автоматического срабатывания при движении механизма.
• Не имеет световой индикации состояния - необходимо использовать внешнюю сигнализацию при диагностике.

Примеры использования

• На конвейере: выключатель путевой ВП 19М-21Б-411-00 У3.17 устанавливается в конце ленты - при достижении продуктом крайней точки срабатывает один контакт (НО), включающий подачу, а другой (НЗ) отключает двигатель предыдущего участка.
• На станке с ЧПУ: три контакта используются для фиксации трёх позиций инструментального магазина, четвёртый - для экстренной остановки при выходе за границы.
• В подъёмнике: при достижении нижней точки толкатель срабатывает, отключая питание двигателя и включая звуковую сигнализацию.

Практические советы

• Перед установкой проверьте, что толкатель свободно перемещается - не должно быть перекосов или трения о корпус.
• Используйте резиновые или полиуретановые прокладки вокруг выключателя, чтобы снизить вибрационные нагрузки и продлить срок службы.
• При работе в условиях повышенной вибрации - дополнительно закрепите провода хомутиками, чтобы избежать обрыва.
• Для обслуживания: всегда отключайте питание перед снятием крышки - внутренние контакты находятся под напряжением даже при отключенном оборудовании, если сеть не отключена полностью.
• Артикул et512739 - это единственный номер для заказа запасных частей или аналогичных моделей в каталоге Электротехник.
