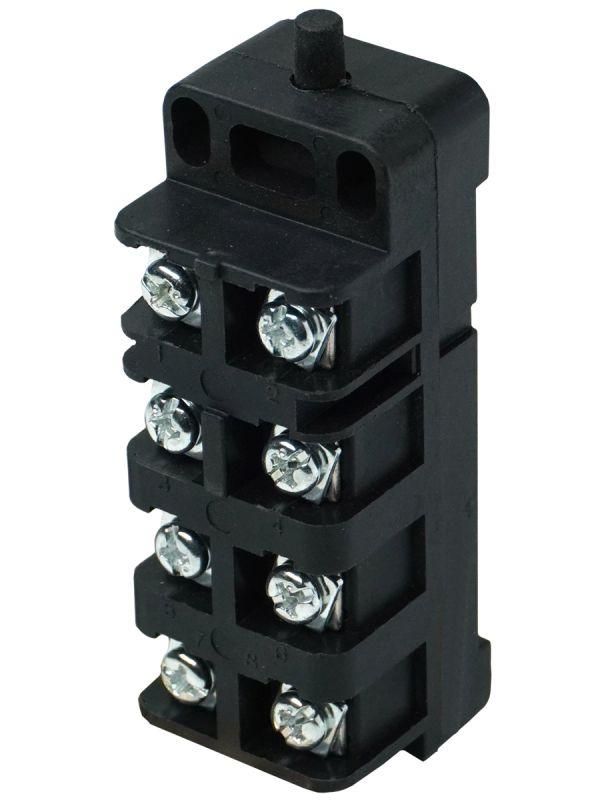

Выключатель путевой ВП 19М-21Б-411-00 У3.17 4п (3НО+1НЗ) IP00 шток 7мм толкатель Электротехник ET011344

Выключатель путевой ВП 19М-21Б-411-00 У3.17 от бренда Электротехник - механический коммутирующий элемент с толкателем и штоком 7 мм, предназначенный для фиксированного срабатывания при контакте с движущимся объектом. Четырёхполюсная схема (3 замыкающих + 1 размыкающий контакт) позволяет управлять несколькими цепями одновременно. Артикул et011344 подходит для установки на оборудование с жесткими требованиями к точности позиционирования.

Назначение и область применения

Выключатель путевой ВП 19М-21Б-411-00 У3.17 используется для автоматического включения или выключения электрических цепей при достижении механизмом заданной точки положения. Применяется там, где требуется надёжное срабатывание от физического контакта - например, на конвейерах, лифтах, станках с ЧПУ, регулируемых заслонках и других устройствах с линейным или возвратно-поступательным движением.

Технические характеристики

• Тип: путевой выключатель с толкателем и штоком 7 мм
• Количество полюсов: 4 (3 замыкающих контакта + 1 размыкающий)
• Степень защиты: IP00 - отсутствие защиты от пыли и воды; требует установки в защищённом корпусе или внутри электрошкафа
• Исполнение: У3.17 - соответствует климатическому исполнению для умеренного климата с повышенной влажностью
• Рабочий ход штока: ограничен конструкцией толкателя - не более нескольких миллиметров, определяется механическим упором

Совместимость и монтаж

Выключатель путевой ВП 19М-21Б-411-00 У3.17 монтируется на раму, кронштейн или специальную площадку с помощью двух крепёжных отверстий, расположенных по бокам корпуса. Шток 7 мм обеспечивает достаточную прочность для передачи усилия от детали оборудования, но не предназначен для воздействия сильными ударными нагрузками. Для правильной работы необходимо соблюдать перпендикулярность направления движения объекта к оси штока. Подключение осуществляется через клеммную колодку - провода должны иметь сечение до 2,5 мм2.

Безопасность и стандарты

Выключатель путевой ВП 19М-21Б-411-00 У3.17 не имеет внутренней изоляции от внешней среды (IP00), поэтому запрещено использовать его в условиях открытой установки, влажных помещениях, с возможностью попадания металлической стружки или пыли. Все соединения и питание должны находиться в соответствии с ГОСТ Р 50030.5.1 и ГОСТ 12.2.007.0.

Преимущества

• Четырёхполюсная коммутация снижает количество необходимых устройств в системе управления
• Жёсткая конструкция толкателя обеспечивает стабильное срабатывание даже при вибрациях
• Шток 7 мм совместим с большинством стандартных упоров и рычагов промышленного оборудования
• Климатическое исполнение У3.17 гарантирует работоспособность в типичных российских условиях производства

Ограничения применения

• Не допускается использование вне закрытых щитов или корпусов - IP00 исключает работу в пыльных, влажных или агрессивных средах
• Запрещена установка в местах с высокими динамическими нагрузками - шток не рассчитан на удары или частые столкновения
• Не подходит для бесконтактного срабатывания - требует прямого механического контакта
• Отсутствуют встроенные индикации состояния - невозможно визуально определить положение контактов без тестера

Примеры использования

• Фиксация крайнего положения стола фрезерного станка
• Остановка ленты конвейера при достижении грузом конечной точки
• Активация сигнализации при открывании люка обслуживания
• Переключение режима работы насосной станции при уровне жидкости

Практические советы

• При монтаже проверьте, чтобы шток свободно перемещался без перекосов - иначе возникают отказы в работе
• Учитывайте посадочный диаметр и расстояние между крепёжными отверстиями - они стандартизованы, но отличаются у аналогов
• Для долговечности используйте выключатель путевой ВП 19М-21Б-411-00 У3.17 только в пределах заявленной частоты срабатывания - не более 60 циклов/мин
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - окисление может вызвать увеличение переходного сопротивления
• Если нужна защита от пыли и влаги - выбирайте модели с IP65/IP67, а не этот вариант с IP00
