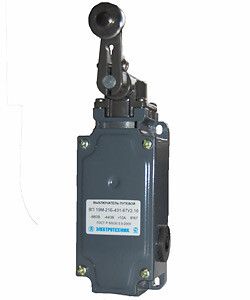

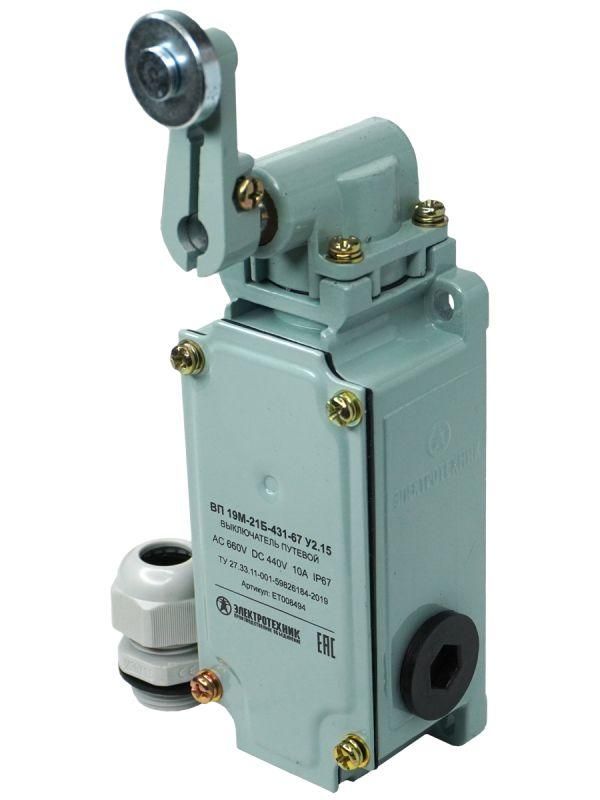

Выключатель путевой ВП 19М-21Б-431-67 У2.15, четырёхполюсный, рычаг с роликом, 1з+3р, IP67 - ET008494 Электротехник

Выключатель путевой ВП 19М-21Б-431-67 У2.15 от бренда Электротехник — это надёжный концевой выключатель с рычагом и роликом, предназначенный для фиксации положений механизмов в условиях запылённости и повышенной влажности. Его четырёхполюсная коммутация и степень защиты IP67 делают его подходящим решением для промышленного оборудования, работающего в сложных средах.

Назначение и область применения

Выключатель путевой ВП 19М-21Б-431-67 У2.15 используется для автоматического отключения или изменения состояния цепи при достижении механизmom заданного предела движения. Он применяется там, где требуется точное определение крайних положений: на конвейерах, лифтах, станках, шлюзах, системах перемещения грузов. Благодаря наличию одного нормально открытого (НО) и трёх нормально замкнутых (НЗ) контактов, он поддерживает сложные логические схемы управления. Подходит для функций безопасности — например, для аварийной остановки при выходе за границы зоны работы.

Технические характеристики

• Номинальное напряжение: 660 В
• Номинальный рабочий ток: 10 А
• Тип переключения: мгновенный — контакт замыкается или размыкается сразу при срабатывании, без задержки
• Количество контактов: 1 НО + 3 НЗ (всего 4 полюса)
• Степень защиты: IP67 — полностью герметичен против пыли и выдерживает кратковременное погружение в воду до 1 метра
• Материал корпуса: металл — устойчив к механическим повреждениям и коррозии
• Рабочая температура: от –40 °C до +50 °C — работает в холодных ангарах и жарких цехах
• Габариты: 61×45×183 мм — компактный, но прочный корпус прямоугольной формы
• Способ подключения: кабельный ввод типа PG — позволяет использовать провода с изоляцией до 10–12 мм в диаметре
• Способ монтажа: на винты — крепится через отверстия в корпусе

Совместимость и монтаж

Выключатель путевой ВП 19М-21Б-431-67 У2.15 совместим со всеми стандартными кабелями с вводом PG, включая ПВ-3, КГ, ШВВП. Для установки используйте четыре винта, расположенные по углам корпуса. Убедитесь, что место монтажа обеспечивает свободный ход рычага с роликом — он должен беспрепятственно нажиматься движущимся элементом. Не допускайте бокового усилия на рычаг — это снижает срок службы. Герметизация достигается за счёт внутренней прокладки и плотного закручивания кабельного ввода.

Безопасность и стандарты

Выключатель соответствует требованиям к устройствам, применяемым в системах безопасности. Мгновенное переключение гарантирует быстрое реагирование при аварийных ситуациях. Конструкция выполнена в соответствии с международными нормами для промышленных концевиков, хотя явного указания на сертификаты в данных отсутствует — рекомендуется проверить наличие деклараций у поставщика при использовании в критических системах.

Преимущества

• Универсальная комбинация контактов (1НО+3НЗ) позволяет реализовать различные схемы управления без дополнительных реле
• Металлический корпус обеспечивает долговечность даже при ударных нагрузках
• Защита IP67 исключает отказы из-за пыли, влаги, мыла, масла — идеален для пищевых, химических и металлообрабатывающих производств
• Широкий диапазон температур позволяет использовать в неотапливаемых помещениях и на улице
• Рычаг с роликом снижает трение и износ при многократном срабатывании

Ограничения применения

• Не предназначен для частого срабатывания более 120 раз в минуту — высокая частота вызывает перегрев контактов
• Не следует использовать в средах с агрессивными химическими веществами (например, концентрированные кислоты) — материал корпуса устойчив, но уплотнители могут деградировать
• Кабельный ввод PG требует точного подбора диаметра кабеля; слишком толстый — нарушит герметичность, слишком тонкий — не будет фиксироваться
• Отсутствие регулировки угла рычага — угол фиксирован, нельзя изменить направление срабатывания

Примеры использования

• Остановка конвейера при достижении конца линии
• Фиксация положения люка в шлюзе перед запуском насоса
• Автоматическое отключение сварочного аппарата при снятии детали с стола
• Аварийная остановка подъёмника при превышении верхнего предела
• Контроль положения двери в камере сушки

Практические советы

• Перед установкой проверьте, чтобы рычаг с роликом мог легко касаться движущейся части — зазор не должен превышать 1–2 мм
• Используйте кабели с медными жилами и двойной изоляцией — они лучше выдерживают вибрацию и перегибы
• При монтаже на вибрирующем оборудовании затяните винты с учётом антикоррозийной смазки и используйте контргайки
• Проверяйте работу выключателя путевого ВП 19М-21Б-431-67 У2.15 после первых 100 циклов — возможна “приработка” контактов
• Не заменяйте оригинальный кабельный ввод на другой тип — это нарушит класс защиты IP67
