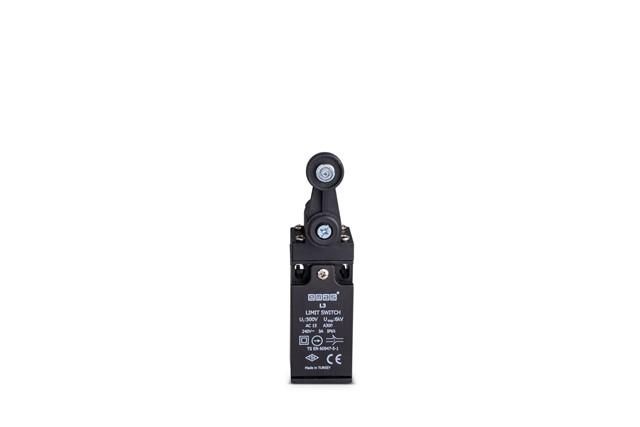

Выключатель концевой L3K13MEP121 EMAS

Выключатель концевой EMAS L3K13MEP121 - механический устройство для фиксации положения движущихся частей оборудования, например, на станках, конвейерах или автоматических линиях. Он надежно сигнализирует о достижении предельного положения и обеспечивает безопасную остановку.

Назначение и область применения

Выключатель концевой EMAS L3K13MEP121 используется для контроля крайних положений механизмов. Когда движущийся элемент (например, толкатель или рычаг) контактирует с активатором выключателя, он замыкает или размыкает электрическую цепь. Это позволяет управлять работой двигателя, останавливать оборудование или запускать следующий этап цикла.

Подходит для установки на металлообрабатывающих станках, конвейерных системах, лифтах, шлюзах и других устройствах с линейным или поворотным перемещением.

Технические характеристики

• Тип: механический концевой выключатель с роликовым активатором
• Количество контактов: 1 нормально замкнутый (NC) + 1 нормально разомкнутый (NO)
• Максимальный коммутируемый ток: 5 А при напряжении до 250 В переменного тока
• Степень защиты: IP67 - полностью защищен от пыли и временного погружения в воду
• Рабочая температура: от -25C до +80C
• Материал корпуса: термостойкая пластмасса
• Активатор: роликовый с возможностью регулировки угла наклона
• Механический ресурс: более 1 млн циклов

Совместимость и монтаж

Выключатель концевой EMAS L3K13MEP121 монтируется на раму или опорную поверхность с помощью двух крепежных отверстий под болты M4. Учитывайте посадочные размеры - расстояние между отверстиями составляет 40 мм.

Подключение осуществляется через гибкий кабельный ввод с резьбой G½. Кабели должны иметь внешний диаметр 6–9 мм. Для герметизации используйте комплектные уплотнители.

Не требует внешнего питания - работает как пассивный переключатель в цепях управления.

Безопасность и стандарты

Выключатель концевой соответствует требованиям IEC 60947-5-1 для аппаратов управления. Сертифицирован для использования в промышленной среде с повышенными уровнями вибраций и запыленности.

Преимущества

• Устойчив к загрязнению и влаге благодаря высокому классу защиты IP67
• Роликовый активатор снижает трение и износ при длительном использовании
• Герметичная конструкция исключает попадание внутрь частиц пыли и жидкости
• Долгий срок службы благодаря прочному механизму и высокому ресурсу переключений

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в воду - IP67 допускает лишь временное воздействие
• Не рекомендован для применения в взрывоопасных зонах (не имеет взрывозащиты Ex)
• Максимальный ток 5 А - нельзя использовать для прямого управления мощными нагрузками выше этого значения
• Чувствителен к ударным нагрузкам свыше 10 Н - требуется правильная установка и защита от случайных ударов

Примеры использования

• На конвейере - остановка ленты при достижении крайней точки
• На металлорежущем станке - фиксация положения стола перед началом операции
• В шлюзе - сигнал о закрытии/открытии двери
• В автоматической линии сборки - проверка наличия детали в заданной точке

Практические советы

• Перед установкой проверьте направление движения механизма - активатор должен быть расположен так, чтобы контакт происходил плавно, без бокового усилия
• Используйте дополнительные защитные кожухи при наличии острых кромок или абразивной среды
• Проверяйте состояние ролика каждые 6 месяцев - при значительном износе замените его для сохранения точности срабатывания
• При подключении к PLC или контроллеру учтите полярность контактов NC и NO - они имеют противоположную функцию
• Этот выключатель EMAS L3K13MEP121 совместим со всеми популярными сериями аналогичных устройств - можно менять на него старые модели без изменения крепления
