Выключатель путевой (концевой) ВПК-2010Б-УХЛ4 с укороченным штоком | 234085 КЭАЗ

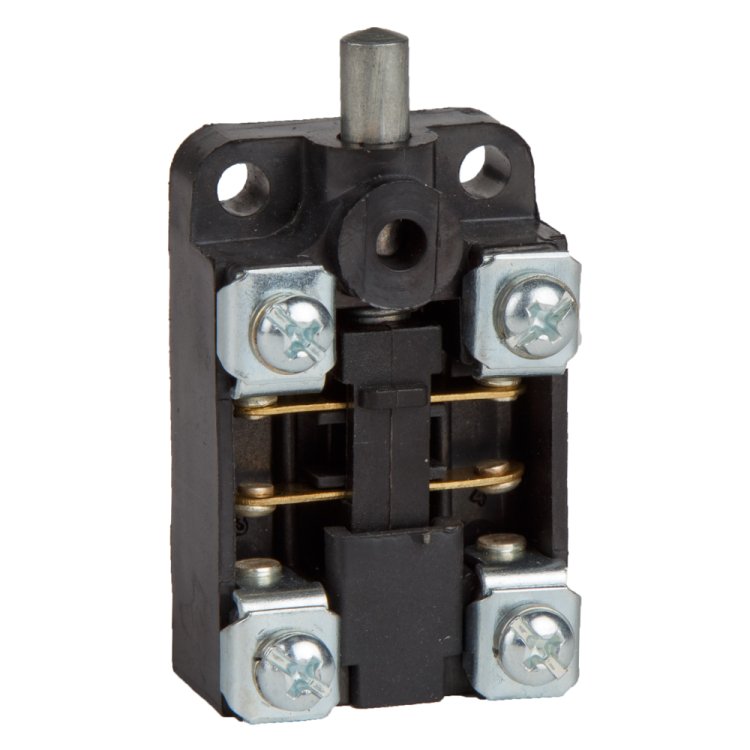

Выключатель путевой ВПК-2010Б-УХЛ4 с укороченным штоком от КЭАЗ предназначен для автоматического размыкания или замыкания цепей управления при достижении объектом заданной позиции. Устройство применяется там, где требуется надёжная фиксация положения — например, на станках, конвейерах или механизмах перемещения. Артикул 234085 соответствует модели с укороченным толкателем и металлическим корпусом, рассчитанной на работу в суровых условиях.

Назначение и область применения

Выключатель путевой ВПК-2010Б-УХЛ4 используется для контроля положения движущихся механизмов. Он активируется при контакте с упором или деталью, что позволяет включить/выключить цепь управления. Подходит для систем, требующих точной остановки: ленточные конвейеры, лифты, крановые установки, автоматические двери. Применяется в цепях переменного тока до 660 В / 50 Гц и постоянного тока до 440 В.

Технические характеристики

• Номинальный рабочий ток: 69,3 А
• Напряжение: до 660 В переменного тока, до 440 В постоянного тока
• Количество контактов: 1 нормально замкнутый (НЗ), 1 нормально открытый (НО)
• Климатическое исполнение: УХЛ4 — работает при температуре от –40 °C до +70 °C
• Степень защиты: IP00 — без защиты от пыли и воды; требует установки в защищённом месте
• Материал корпуса: металл
• Габариты: 59×6×23 мм
• Диаметр толкателя: 6 мм
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату
• Тип элемента управления: толкатель купольный
• Соответствие стандарту: ГОСТ 30011.5.1

Совместимость и монтаж

Выключатель ВПК-2010Б-УХЛ4 монтируется на печатную плату или жестко закрепляемую поверхность. Для установки используются два крепёжных отверстия в корпусе. Винтовое подключение позволяет легко подсоединить провода сечением до 2,5 мм². Учитывайте минимальный посадочный диаметр 6 мм — толкатель не совместим с крупными упорами. Монтаж на плату исключает использование стандартных кронштейнов — устройство не предназначено для крепления на направляющие или рамы без дополнительной фиксации.

Безопасность и стандарты

Выключатель ВПК-2010Б-УХЛ4 соответствует требованиям ГОСТ 30011.5.1 и рекомендован для использования в функциях безопасности благодаря наличию двух независимых контактов (НО и НЗ). Это обеспечивает отказоустойчивость: даже при выходе одного контакта из строя система может сохранить аварийную остановку. Однако степень защиты IP00 требует обязательной установки внутри корпуса или щита — внешнее воздействие пыли, влаги или механических повреждений недопустимо.

Преимущества

• Металлический корпус обеспечивает прочность и долговечность в вибрационных средах
• Широкий диапазон рабочих температур (-40…+70 °C) позволяет использовать в холодильных камерах, на открытых площадках и в производственных помещениях без отопления
• Наличие обоих типов контактов (НО и НЗ) даёт гибкость в проектировании схем управления
• Компактные размеры (менее 6 см в длину) позволяют устанавливать в ограниченных пространствах
• Совместим с большинством стандартных клеммных колодок и плат формата DIN

Ограничения применения

• Не допускается установка в открытом виде — IP00 не защищает от пыли, влаги, масла и механических ударов
• Не подходит для прямого взаимодействия с жидкостями, химически агрессивными средами или абразивной пылью
• Укороченный шток снижает чувствительность к слабому давлению — требует жёсткого контакта с упором
• Не имеет встроенной защиты от перегрузок — необходимо применять внешние предохранители или тепловые реле
• Из-за малого хода толкателя (6 мм) не подходит для медленно движущихся или вибрирующих объектов без демпферов

Примеры использования

• Остановка конвейера при достижении продукцией крайнего положения
• Фиксация положения люка в герметичной камере
• Автоматическая блокировка двери станка при открытии
• Контроль высоты подъёмника в системе погрузки
• Сигнализация завершения цикла в автоматической линии сборки

Практические советы

• Перед монтажом проверьте, чтобы упор имел ровную поверхность и не деформировался при контакте — иначе контакт будет нестабильным
• При использовании в цепях с высокими токами используйте провода с запасом по сечению — 2,5 мм² — минимально допустимое значение
• Для увеличения срока службы избегайте частых ударных нагрузок — лучше установить мягкий упор (резина, полиуретан) между деталью и толкателем
• При работе в условиях вибраций закрепите выключатель с помощью контргаек и антивибрационных прокладок
• Артикул 234085 — это модель с укороченным штоком. Если нужен больший ход, выбирайте другие варианты серии ВПК-2010Б
