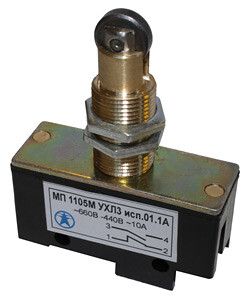

Микропереключатель МП 1105М исп. 01 Электротехник ET523358

Микровыключатель МП 1105М УХЛ3 исп. 01.1А от бренда Электротехник - двухполюсный микропереключатель с толкателем и роликом, рассчитанный на коммутацию слаботочных и силовых цепей в автоматизированных системах. Подходит для монтажа на плату, работает в широком диапазоне температур и обеспечивает надёжное срабатывание при механическом воздействии.

Назначение и область применения

Микровыключатель МП 1105М УХЛ3 исп. 01.1А предназначен для автоматического включения и выключения электрических цепей при достижении объектом заданной позиции. Применяется в системах контроля положения: на станках, конвейерах, лифтах, автоматических дверях и других устройствах, где требуется точное срабатывание по механическому контакту. Может использоваться как в цепях управления (до 12 В, 0,05 А), так и в основных цепях переменного тока до 660 В и постоянного тока до 220 В.

Технические характеристики

• Номинальное напряжение: 660 В переменного тока, 220 В постоянного тока
• Номинальный ток: 10 А
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Тип переключения: мгновенный, без задержки
• Степень защиты: IP00 - без защиты от пыли и воды
• Тип элемента управления: толкатель с роликом, расположен продольно
• Материал корпуса: пластик
• Рабочий температурный диапазон: от –45 C до +85 C
• Габариты: 50×20×67 мм
• Способ монтажа: на монтажную плату (фронтальный)
• Тип соединения: винтовые зажимы

Совместимость и монтаж

Микровыключатель МП 1105М УХЛ3 исп. 01.1А монтируется на печатную плату через фронтальную поверхность. Для установки требуются два отверстия под винты, соответствующие габаритам корпуса. Клеммы выполнены в виде винтовых зажимов - подходят для проводов сечением до 2,5 мм2. Убедитесь, что место монтажа позволяет свободному движению толкателя с роликом без заеданий. Не используйте для поверхностей с высокой степенью запыления или влаги - IP00 не обеспечивает никакую защиту.

Безопасность и стандарты

Микровыключатель МП 1105М УХЛ3 исп. 01.1А допущен к применению в функциях безопасности благодаря гарантированному мгновенному переключению контактов. Соответствует требованиям к устройствам аварийного отключения в промышленном оборудовании. Сертифицирован для работы в условиях класса исполнения УХЛ3 - устойчив к колебаниям температуры и влажности в холодных и умеренно влажных регионах.

Преимущества

• Высокая надёжность срабатывания даже после десятков тысяч циклов
• Универсальная комбинация контактов (1НЗ+1НО) позволяет использовать в различных схемах управления
• Широкий диапазон рабочих температур делает его пригодным для использования вне помещений и в неотапливаемых зонах
• Продольное расположение ролика снижает риск заклинивания при боковом усилии
• Фронтальный монтаж упрощает обслуживание и замену без демонтажа всей системы

Ограничения применения

• Не применяется в условиях повышенной запылённости, влажности или воздействия жидкостей - IP00 не имеет защиты
• Не рекомендован для монтажа в местах с сильными вибрациями без дополнительной фиксации
• Нельзя использовать в цепях с током выше 10 А или напряжением свыше 660 В переменного / 220 В постоянного тока
• Не предназначен для ручного оперирования - только механическое воздействие через толкатель

Примеры использования

• Остановка конвейера при достижении детали предельной позиции
• Фиксация положения двери шкафа или люка в автоматической системе
• Контроль хода механизма в станке с ЧПУ
• Автоматическое отключение питания при открывании крышки оборудования
• Сигнализация окончания перемещения в пневматических или гидравлических системах

Практические советы

• При выборе места установки учтите, что толкатель с роликом требует минимального зазора - не менее 1–2 мм для беспрепятственного движения
• Используйте жесткий упор (например, металлический выступ) для передачи усилия - мягкие материалы могут вызвать проскальзывание
• Перед первым включением проверьте целостность контактов мультиметром - особенно важно при работе в цепях безопасности
• При замене убедитесь, что новый МП 1105М УХЛ3 исп. 01.1А совпадает по типу контактов и способу монтажа - отличается от моделей с боковым роликом или другим типом крепления
• Для длительной службы избегайте частых ударных нагрузок - максимальный срок службы достигается при равномерном, плавном давлении на толкатель
