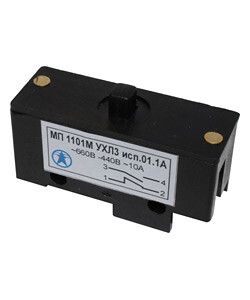

Микропереключатель МП 1101М исп.01 Электротехник ET523362

Микровыключатель МП 1101М УХЛ3 исп.01.1А - компактный двухполюсный переключатель с толкателем, рассчитанный на работу в цепях управления до 660 В и 10 А. Бренд Электротехник предлагает эту модель для автоматизации и контроля положения механизмов в условиях широкого температурного диапазона. Артикул et523362 соответствует базовой версии с монтажом на плату.

Назначение и область применения

Микровыключатель МП 1101М УХЛ3 исп.01.1А предназначен для коммутации слаботочных и силовых цепей управления при достижении механическим объектом заданной точки движения. Он реагирует на физическое давление через толкатель - например, когда деталь на конвейере касается упора или зажим срабатывает в конце хода. Подходит для установки на станках, автоматических линиях, дверных механизмах, лифтах и других устройствах, где требуется надёжное срабатывание при фиксированном положении.

Технические характеристики

• Номинальное напряжение: до 660 В переменного тока (50 Гц), до 440 В постоянного тока
• Номинальный ток: 10 А
• Конфигурация контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Тип переключения: мгновенный - контакт изменяет состояние сразу при срабатывании
• Управление: толкатель купольный - обеспечивает равномерное нажатие без заеданий
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки в закрытом корпусе
• Материал корпуса: пластик, устойчивый к механическим нагрузкам
• Рабочий температурный диапазон: от –45 C до +85 C
• Габариты: 50×20×34 мм
• Способ монтажа: на печатную плату (SMD-тип, с выводами для пайки)
• Количество переключающих контактов: 0 - указывает на то, что контакты не имеют дополнительных вспомогательных элементов, только основные НЗ и НО

Совместимость и монтаж

Микровыключатель МП 1101М УХЛ3 исп.01.1А монтируется исключительно на печатную плату. Его выводы предназначены для пайки - не поддерживается клеммное подключение. Для правильной установки важно соблюдать расстояние между отверстиями в плате, соответствующее габаритам 50×20 мм. Крепление осуществляется через винтовые фиксаторы, предусмотренные конструкцией. Убедитесь, что толкатель свободно перемещается без трения о корпус или соседние элементы. Не используйте этот микровыключатель в качестве внешнего кнопочного выключателя - он не имеет герметичной защиты.

Безопасность и стандарты

Микровыключатель МП 1101М УХЛ3 исп.01.1А допущен к применению в системах функций безопасности благодаря гарантированному мгновенному переключению контактов. Соответствует требованиям к надёжности в аварийных и предельных режимах работы. Произведён в соответствии с отечественной системой стандартизации, рекомендован для использования в промышленных установках согласно ГОСТ Р 50030.5.1.

Преимущества

• Высокая долговечность: рассчитан на многократные срабатывания в условиях вибраций и ударов
• Широкий температурный диапазон - работает в холодных складах и жарких цехах
• Простая и проверенная конструкция - минимум отказов при правильной установке
• Компактный размер позволяет использовать в плотно укомплектованных панелях
• Имеет сертификат на применение в системах безопасности - снижает риск нарушений в аварийных ситуациях

Ограничения применения

• Не применяется во влажных, пыльных или агрессивных средах из-за степени защиты IP00 - обязательно помещать в герметичный корпус
• Не подходит для ручного управления - толкатель не предназначен для частых нажатий человеком
• Не используется в цепях выше 660 В переменного или 440 В постоянного тока
• Требует точной регулировки положения - малейший перекос толкателя может вызвать некорректное срабатывание
• Не совместим с клеммными колодками - только пайка на плату

Примеры использования

• Фиксация конца хода стола станка ЧПУ - при касании упора микровыключатель размыкает цепь питания
• Контроль открытия двери шкафа в автоматической линии - срабатывание активирует сигнализацию
• Определение наличия заготовки в зажиме - НЗ контакт отвечает за сигнал “заготовка есть”
• Автоматическая остановка конвейера при выходе продукта за границу
• Система экстренного отключения при смещении защитного кожуха

Практические советы

• Перед монтажом проверьте, чтобы толкатель двигался без усилий - при необходимости смажьте ось специальной силиконовой смазкой
• При пайке не нагревайте выводы более 260 C и не держите паяльник дольше 3–5 секунд - перегрев повредит внутреннюю механику
• Устанавливайте устройство так, чтобы сила нажатия была направлена строго по оси толкателя - боковые нагрузки сокращают срок службы
• Для защиты от внешних факторов используйте корпус с классом защиты IP54 или выше
• Проверяйте целостность контактов мультиметром после монтажа - особенно при работе в системах безопасности
• Запасной вариант: если нужна защита от пыли - выбирайте аналоги с IP65, но учтите, что они будут больше по размеру
