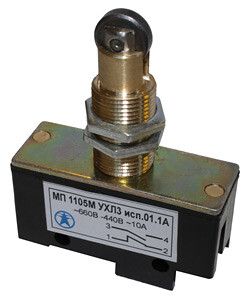

Микропереключатель МП 1105М исп.03 Электротехник ET523359

Микропереключатель МП 1105М исполнение 03.1А, 2-х полюсный, 10А, 660В, 1з+1р, IP00, с роликом поперечного расположения, фронтальный, винт, УХЛ3 - это надёжный концевой выключатель для автоматического включения и отключения цепей управления в оборудовании с механическими перемещениями. Бренд Электротехник выпускает эту модель в серийном исполнении, рассчитанном на работу в суровых условиях. Артикул et523359 соответствует спецификациям промышленной автоматизации.

Назначение и область применения

Микропереключатель МП 1105М предназначен для контроля положения движущихся деталей в механизмах. Он замыкает или размыкает электрическую цепь при достижении заданной точки движения - например, когда объект касается толкателя с роликом. Применяется в системах управления станков, конвейеров, лифтов, шлюзов, заслонок и других устройств, где требуется жёсткая фиксация предельных положений. Подходит для работы в цепях управления переменным током до 660 В и постоянным до 440 В.

Технические характеристики

• Номинальный ток: 10 А - способен коммутировать нагрузки до этого значения без перегрева.
• Напряжение: до 660 В переменного тока, до 440 В постоянного тока.
• Контакты: один нормально закрытый (НЗ) и один нормально открытый (НО) - обеспечивает гибкую логику управления.
• Тип переключения: мгновенный - контакт изменяет состояние сразу при достижении порогового усилия, без задержки.
• Управление: толкатель с роликом поперечного расположения - снижает трение, позволяет работать с поверхностями любого профиля.
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки внутри защищённого корпуса или щита.
• Рабочая температура: от –45 C до +85 C - работает в холодильных камерах, печных участках, на открытом воздухе в зимних условиях.
• Габариты: 50×20×67 мм - компактная форма для плотной компоновки.
• Материал корпуса: пластик - легкий, износостойкий, не проводит ток.
• Исполнение: УХЛ3 - рассчитан на умеренный и холодный климат с возможностью эксплуатации в помещениях с повышенной влажностью.

Совместимость и монтаж

Микропереключатель МП 1105М крепится на винты через два отверстия в основании корпуса. Для монтажа используйте винты M3–M4 с моментом затяжки не более 0,5 Нм - переусиливать нельзя, чтобы не повредить внутренние механизмы. Клеммы для подключения находятся с тыльной стороны - доступны после снятия крышки. Провода рекомендуется заводить снизу или с боков, чтобы исключить натяжение на выводы. Поскольку степень защиты IP00, все соединения должны располагаться внутри электрошкафа или герметичного кожуха.

Безопасность и стандарты

Микропереключатель МП 1105М допущен к использованию в функциях безопасности - то есть может применяться в аварийных остановках, блокировках и интерлок-цепях. Соответствует требованиям к надёжности и долговечности, характерным для промышленных концевиков. Гарантийный срок - 2 года с момента ввода в эксплуатацию.

Преимущества

• Высокая механическая износостойкость благодаря роликовому толкателю - служит дольше при частых срабатываниях.
• Чёткое мгновенное переключение - минимизирует риск зависания контакта.
• Широкий диапазон рабочих температур - подходит для экстремальных условий.
• Фронтальное расположение толкателя - удобно для вертикальной и горизонтальной установки.
• Два типа контактов (1з+1р) позволяют реализовать сложную логику без внешней аппаратуры.

Ограничения применения

• Не применяется во влажных, запылённых или агрессивных средах вне защитного корпуса - IP00 не даёт никакой защиты.
• Не предназначен для силовой коммутации - только для цепей управления (до 10 А).
• Не имеет световой индикации состояния - необходимо использовать внешние сигнализаторы.
• Не совместим с высокочастотными импульсными сигналами - используется только в сетях 50 Гц или постоянного тока.

Примеры использования

• Остановка стола фрезерного станка при достижении крайнего положения.
• Автоматическое отключение конвейера при выходе продукта за границу зоны.
• Блокировка двери термической камеры при её открытии.
• Фиксация положения люка в системе водоотведения.
• Обеспечение безопасного режима обслуживания оборудования - при открывании крышки механизм прекращает работу.

Практические советы

• Перед установкой проверьте ход толкателя - он должен свободно двигаться без заеданий. Обязательно смонтируйте его так, чтобы ролик катился, а не скользил по поверхности.
• Учитывайте посадочные размеры: расстояние между отверстиями под винты составляет около 40 мм. Предварительно просверлите отверстия точно по шаблону.
• При работе в условиях вибраций используйте контргайки или клей против самопроизвольного откручивания.
• Не подключайте мощные двигатели напрямую - микропереключатель МП 1105М управляет реле, а не нагрузкой.
• Проверяйте целостность контактов каждые 6 месяцев при интенсивном использовании - особенно в цепях с индуктивной нагрузкой.
