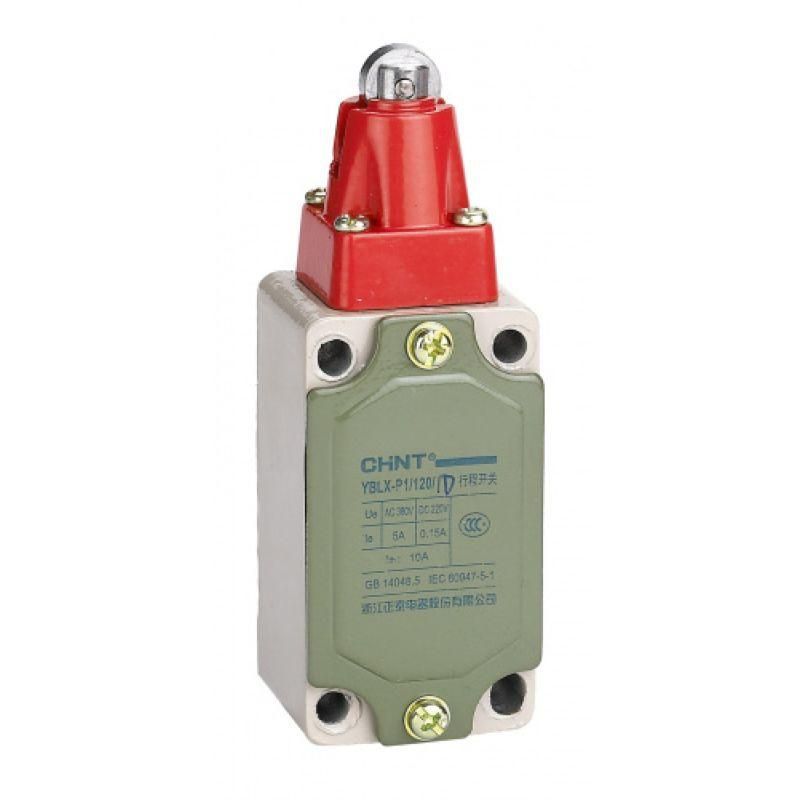

Выключатель путевой YBLX-P1/120/1D прямого действия с одинарным роликом | 437070 CHINT

Выключатель путевой YBLX-P1/120/1D прямого действия с одинарным роликом от CHINT предназначен для точной фиксации положений движущихся механизмов в системах автоматизации. Этот выключатель применяется там, где требуется надёжная механическая активация — например, на станках, конвейерах или лифтах.

Назначение и область применения

Выключатель путевой YBLX-P1/120/1D прямого действия с одинарным роликом используется для автоматического отключения или переключения электрической цепи при достижении механизмом заданного положения. Он реагирует на физическое воздействие — когда объект давит на ролик, выключатель меняет состояние своих контактов. Применяется в системах безопасности, для ограничения хода оборудования, смены направления движения, регулировки скорости или контроля операций на автоматических линиях.

Технические характеристики

• Тип устройства: Концевой выключатель с толкателем и одинарным роликом
• Контакты: 1 нормально замкнутый (1НЗ) + 1 нормально разомкнутый (1НО)
• Номинальный ток: до 5 А переменного тока (AC-15, 24–230 В); до 0,15 А постоянного тока (DC-13, 24 В)
• Подключение: Клеммы — удобны для быстрого монтажа проводов
• Степень защиты: IP52 — защищён от пыли (не полностью герметичен) и капель воды, падающих вертикально
• Материал корпуса: Металл с порошковым покрытием — устойчив к коррозии и механическим повреждениям
• Рабочая температура: от –5 °C до +40 °C — подходит для помещений, не для улицы или холодильных камер
• Габариты: 42×42×120 мм — компактный, легко монтируется в ограниченном пространстве

Совместимость и монтаж

Выключатель путевой YBLX-P1/120/1D совместим с большинством стандартных креплений для концевых выключателей. Установка осуществляется через два крепёжных отверстия в основании корпуса. Подключение — через клеммы, доступные после снятия крышки. Для правильной работы важно, чтобы ось ролика была параллельна направлению движения детали, которая его активирует. Направление толкания — только вдоль оси ролика; боковые нагрузки недопустимы.

Безопасность и стандарты

Выключатель соответствует требованиям к устройствам для управления электрическими цепями с напряжением до 380 В переменного и 220 В постоянного тока. Произведён в соответствии с международными стандартами для промышленной автоматики. Сертифицирован для использования в условиях, где важна надёжность срабатывания — например, в системах аварийной остановки.

Преимущества

• Универсальный контактный набор (1НЗ+1НО) позволяет использовать его в различных схемах управления
• Металлический корпус с порошковым покрытием обеспечивает долгий срок службы даже в запылённых помещениях
• Одинарный ролик снижает трение и износ при частом использовании
• Клеммное подключение исключает необходимость пайки — экономит время при установке

Ограничения применения

• Не предназначен для внешней установки — степень защиты IP52 не защищает от брызг под углом, потоков воды или высокой влажности
• Недопустимо применение при токе выше 5 А переменного или 0,15 А постоянного — возможен свариваемый контакт и выход из строя
• Работает только в пределах температур –5…+40 °C — не подходит для холодных цехов или жарких зон без кондиционирования
• Не рассчитан на ударные нагрузки или вибрацию выше промышленного уровня — требует жесткого крепления

Примеры использования

• Ограничение хода стола станка ЧПУ при достижении крайних положений
• Автоматическая остановка конвейера при попадании предмета в зону сборки
• Фиксация положения люка или двери в системе безопасности
• Переключение режима работы грузоподъёмника при достижении верхнего/нижнего предела

Практические советы

• При монтаже проверьте, что ролик свободно вращается и не задевает соседние детали
• Используйте выключатель YBLX-P1/120/1D только в сухих, закрытых помещениях — он не защищён от влаги
• Убедитесь, что посадочный диаметр и форма активирующего элемента позволяют точно нажимать на ролик без проскальзывания
• Проверяйте работу выключателя перед запуском системы — особенно если он отвечает за безопасность
• При необходимости замены — используйте оригинальную модель YBLX-P1/120/1D от CHINT, так как другие аналоги могут иметь другую силу срабатывания или расположение контактов
