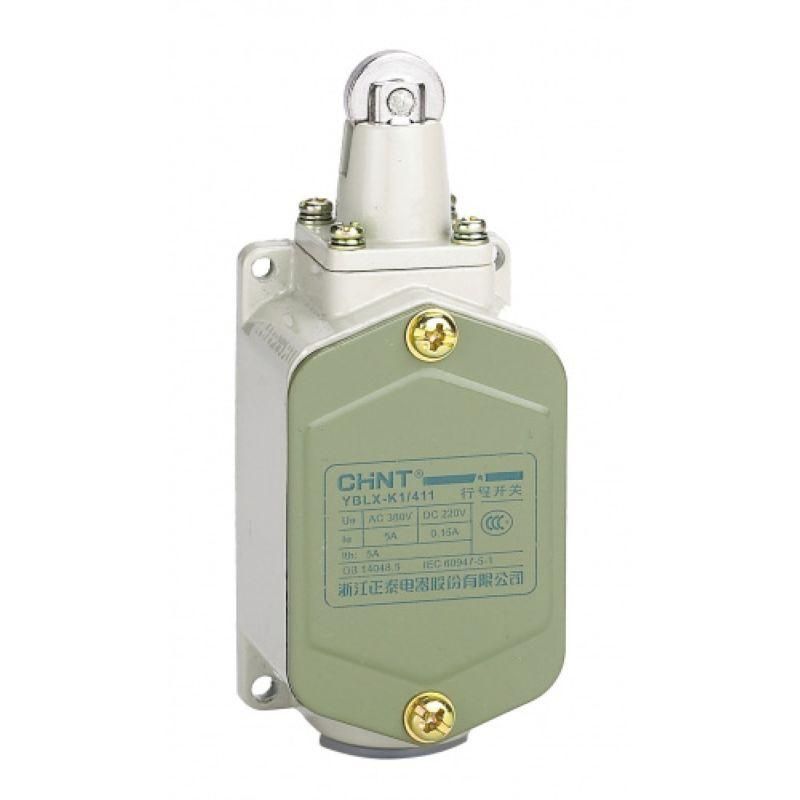

Выключатель путевой YBLX-K1/411 прямого действия с одинарным роликом (R) | 441037 CHINT

Выключатель путевой YBLX-K1/411 от CHINT - это надёжный концевой выключатель прямого действия с одинарным роликом, предназначенный для точной фиксации положений механизмов в автоматизированных системах. Его используют там, где требуется механическое срабатывание при контакте с движущимся объектом - например, на станках, конвейерах или лифтах.

Назначение и область применения

YBLX-K1/411 применяется для автоматического управления движением механизмов: остановки, изменения направления или снижения скорости при достижении заданной точки. Устройство срабатывает при физическом контакте с толкателем - например, когда деталь на конвейере или платформа на станке упираются в ролик. Подходит для задач, требующих высокой точности и повторяемости срабатывания. Применяется в системах безопасности, так как обеспечивает надёжную аварийную остановку при выходе за пределы допустимых зон.

Технические характеристики

• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Тип управления: толкатель с одинарным роликом - позволяет легко переключать контакт при минимальном усилии
• Номинальный ток: до 5 А переменного тока (AC-15) при напряжениях 24–230 В; до 0,15 А постоянного тока (DC-13) при 24–230 В
• Подключение: клеммная колодка - удобна для быстрого монтажа проводов
• Степень защиты: IP52 - защита от пыли (не полностью герметичен) и капель воды, падающих под углом до 15°
• Материал корпуса: металл - прочный, устойчив к механическим воздействиям
• Рабочая температура: от –5 C до +40 C - не предназначен для экстремальных условий
• Габариты: 108×44×41 мм - компактный размер для установки в ограниченных пространствах

Совместимость и монтаж

YBLX-K1/411 совместим с большинством стандартных креплений для путевых выключателей. Для монтажа используйте болты или кронштейн, соответствующий габаритам устройства. Клеммы рассчитаны на провода сечением до 2,5 мм2. Обязательно проверьте посадочный диаметр - ролик должен свободно кататься, не задевая за соседние элементы. Убедитесь, что толкатель расположен перпендикулярно направлению движения - это гарантирует долгую работу без износа механизма.

Безопасность и стандарты

YBLX-K1/411 проектировался с учётом требований к устройствам безопасности: он может использоваться в цепях аварийной остановки. Соответствует требованиям к коммутационной способности согласно IEC 60947-5-1. Однако не является взрывозащищённым - не применять в опасных зонах с горючими газами или пылью.

Преимущества

• Универсальная комбинация НЗ+НО контактов - позволяет использовать в различных схемах управления
• Металлический корпус повышает срок службы в условиях вибраций и ударов
• Роликовый толкатель снижает трение и износ - особенно важен при частом срабатывании
• Клеммное подключение исключает необходимость пайки - экономит время при сборке

Ограничения применения

• Не подходит для помещений с повышенной влажностью, брызгами или струями воды - степень защиты IP52 недостаточна
• Не работает при температуре ниже –5 C и выше +40 C - возможны отказы или изменение характеристик
• Не рекомендован для работы с токами выше 5 А переменного или 0,15 А постоянного - риск сваривания контактов
• Не предназначен для установки в местах с сильными магнитными полями - может влиять на надёжность срабатывания

Примеры использования

• Остановка стола фрезерного станка при достижении крайнего положения
• Переключение направления движения конвейера после прохождения определённой точки
• Фиксация положения люка в шахте лифта перед запуском
• Автоматическое отключение насоса при достижении максимального уровня жидкости в ёмкости

Практические советы

• Проверяйте угол установки ролика - даже небольшой перекос увеличивает нагрузку на механизм и сокращает срок службы
• Используйте YBLX-K1/411 только в цепях с защитой от перегрузок - хотя токи указаны, реальные условия могут вызывать импульсы
• При многократном срабатывании (более 1000 раз/час) контролируйте состояние ролика - признаки износа: скрип, затруднённое вращение
• Для внешней установки (например, на открытых площадках) дополнительно закройте устройство кожухом - IP52 не защищает от осадков
• Артикул 441037 - это конкретная модификация с одинарным роликом. Не путайте с другими версиями серии YBLX-K1, которые имеют двойной ролик или другой тип толкателя.
