Выключатель путевой YBLX-P1/120/1D прямого действия с одинарным роликом (R) | 437086 CHINT

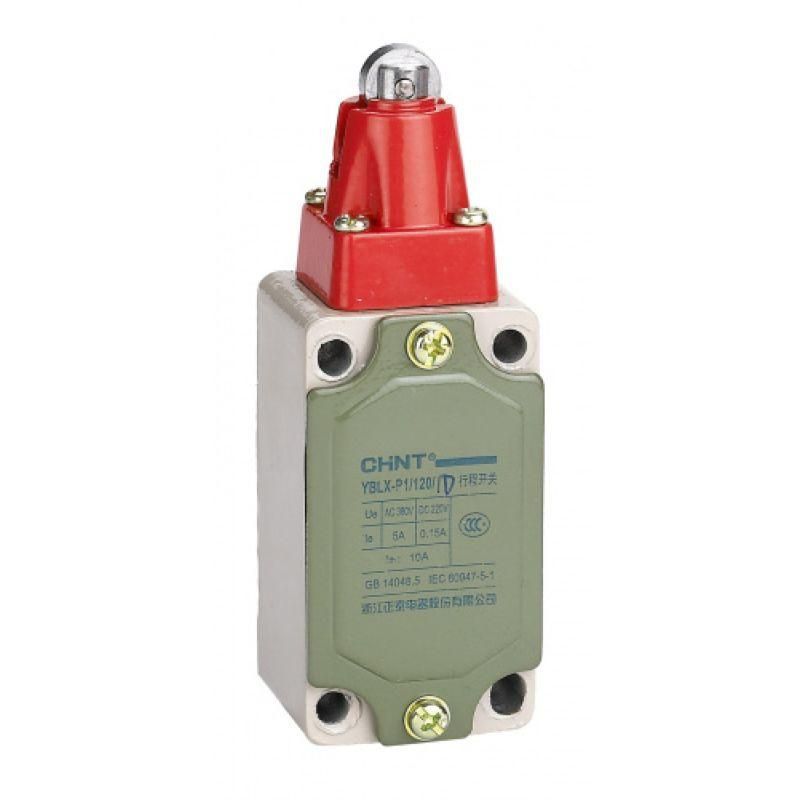

Выключатель путевой YBLX-P1/120/1D от CHINT - это надёжный концевой выключатель с толкателем на ролике, предназначенный для точной фиксации положений механизмов в автоматизированных системах. Артикул 437086 обеспечивает управление движением оборудования за счёт механического срабатывания при контакте с препятствием.

Назначение и область применения

YBLX-P1/120/1D применяется для автоматического прекращения, изменения направления или регулировки скорости движения механизмов. Он срабатывает при физическом контакте с объектом - например, когда деталь или рычаг задевает ролик. Подходит для использования в станках, конвейерах, лифтах, шлюзах и других устройствах, где требуется жёсткая фиксация предельных положений. Также допущен к применению в системах безопасности благодаря наличию функционала аварийной остановки.

Технические характеристики

• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Тип управления: толкатель с одинарным роликом (R) - позволяет работать с поверхностями под углом
• Номинальный ток: до 5 А переменного тока (AC-15) при напряжении 24–230 В; до 0,15 А постоянного тока (DC-13) при 24–230 В
• Подключение: клеммная колодка - удобна для быстрого монтажа проводов
• Степень защиты: IP52 - защита от пыли и капель воды, падающих вертикально
• Габариты: 120×42×42 мм
• Материал корпуса: металл - устойчив к механическим воздействиям
• Рабочая температура: от –5 C до +40 C

Совместимость и монтаж

YBLX-P1/120/1D совместим с большинством стандартных креплений для путевых выключателей. Устанавливается на раму, стенку или опорную платформу с помощью болтов через отверстия в корпусе. Клеммы рассчитаны на провода сечением до 2,5 мм2. Для правильной работы важно, чтобы ось ролика была перпендикулярна поверхности, которая его активирует - иначе возможны отказы или преждевременный износ. Посадочный диаметр толкателя соответствует типичным требованиям для промышленных устройств - проверьте зазор между роликом и объектом перед установкой.

Безопасность и стандарты

Выключатель YBLX-P1/120/1D соответствует требованиям к использованию в системах безопасности. Его конструкция обеспечивает гарантированное размыкание цепи при срабатывании, что делает его подходящим для аварийных остановок. Соответствие стандартам IEC 60947-5-1 подтверждается испытаниями производителя CHINT.

Преимущества

• Металлический корпус повышает долговечность в условиях вибраций и ударов
• Одинарный ролик снижает трение и позволяет работать с наклонными поверхностями
• Чёткое разделение контактов НЗ и НО даёт гибкость в проектировании схем управления
• Клеммное подключение исключает необходимость пайки - экономит время при обслуживании

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, брызг или влаги - IP52 не защищает от струй воды или погружения
• Исключен из эксплуатации при температуре ниже –5 C и выше +40 C - риск потери герметичности и изменение характеристик контактов
• Не рекомендован для частых срабатываний свыше 1200 раз в час - высокая частота может привести к износу механики
• Не подходит для управления нагрузками выше 5 А переменного тока или 0,15 А постоянного - превышение вызовет сваривание контактов

Примеры использования

• Фиксация крайних положений стола станка ЧПУ
• Остановка конвейера при достижении грузом конца ленты
• Автоматическое отключение подъёмника при достижении верхней точки
• Контроль положения двери шлюза в пищевом производстве

Практические советы

• Перед установкой проверьте, чтобы ролик свободно вращался - смажьте ось графитовой смазкой, если есть заедание
• Используйте защитные кожухи, если выключатель установлен в зоне с металлической стружкой или абразивной пылью
• При подключении к сложным схемам (например, с реле времени) убедитесь, что ток нагрузки не превышает 0,15 А при постоянном токе
• Для длительной службы контролируйте состояние контактов каждые 6 месяцев - особенно при работе с индуктивными нагрузками
• Артикул 437086 - единственный вариант в линейке YBLX-P1 с таким сочетанием ролика и контактной группы - другие модели имеют другую комплектацию
