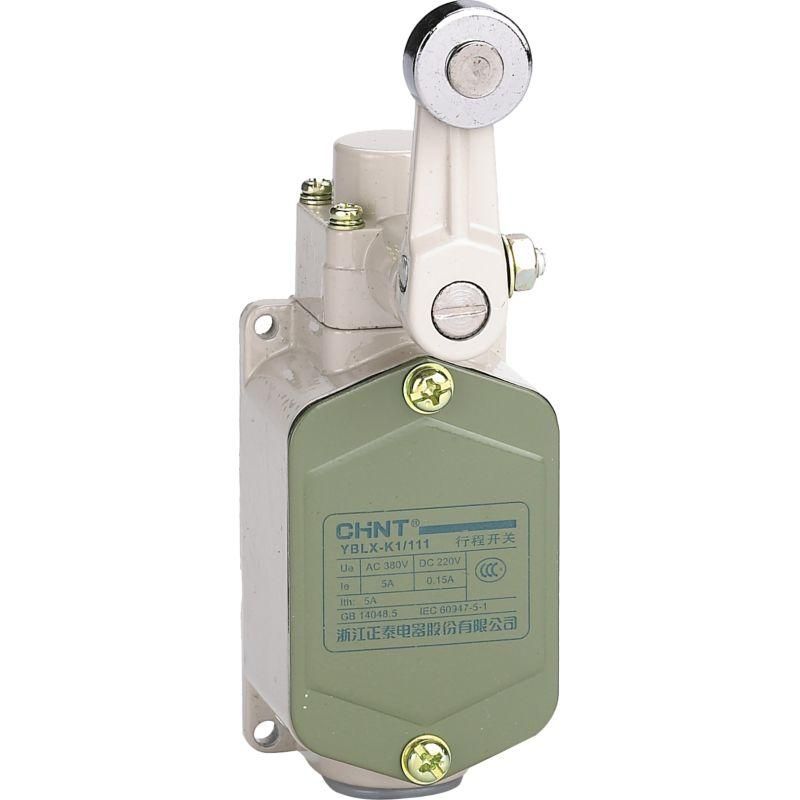

Выключатель путевой YBLX-K1/111 c одинарным роликом (R) | 441038 CHINT

Выключатель путевой YBLX-K1/111 с одинарным роликом (R) от CHINT - это надёжный концевой выключатель для точной фиксации положения механизмов в автоматизированных системах. Он применяется там, где требуется механическое срабатывание при достижении предельного положения, обеспечивая безопасную и контролируемую работу оборудования.

Назначение и область применения

YBLX-K1/111 предназначен для автоматического отключения или переключения электрической цепи при достижении объектом заданного положения. Его используют для ограничения хода механизмов, изменения направления движения, регулировки скорости или остановки оборудования в момент упора. Подходит для установки на станках, конвейерах, лифтах, кранах и других устройствах с линейным или поворотным движением.

Технические характеристики

• Тип изделия: Концевой выключатель с роликовым рычагом
• Количество контактов: 1 нормально замкнутый (НЗ), 1 нормально разомкнутый (НО)
• Подключение: Клеммное (для проводов до 2,5 мм2)
• Номинальный ток: до 5 А переменного тока (AC-15) при напряжении до 380 В; до 0,15 А постоянного тока (DC-13) при напряжении до 230 В
• Диаметр корпуса: 18 мм
• Габариты: 135×44×65 мм
• Степень защиты: IP52 - защищён от пыли (не полностью герметичен) и от капель воды, падающих вертикально
• Рабочая температура: от –5 C до +40 C
• Материал корпуса: Металлический, прочный и устойчивый к механическим воздействиям
• Применение в системах безопасности: Да - соответствует требованиям к аварийному отключению

Совместимость и монтаж

YBLX-K1/111 совместим с большинством стандартных креплений для путевых выключателей. Устанавливается на жёсткую поверхность с помощью двух крепёжных отверстий в основании корпуса. Для работы необходима прямая механическая связь между движущимся элементом и роликом - угол наклона рычага не должен превышать 15°, чтобы избежать заклинивания. Клеммы рассчитаны на медные провода сечением до 2,5 мм2. Перед монтажом проверьте соответствие посадочного места габаритам 135×44×65 мм.

Безопасность и стандарты

Выключатель YBLX-K1/111 проектировался для использования в системах, требующих надёжного аварийного отключения. Соответствует требованиям к устройствам безопасности по применению в промышленном оборудовании. Сертифицирован для работы в сетях переменного тока до 380 В и постоянного тока до 230 В. Применение в системах безопасности подтверждается наличием функциональных контактов НЗ и НО, обеспечивающих отказобезопасное состояние.

Преимущества

• Металлический корпус обеспечивает долговечность даже в условиях вибраций и ударных нагрузок
• Одинарный ролик снижает трение и позволяет работать с плавными поверхностями без заеданий
• Комбинация НЗ+НО контактов даёт возможность использовать один прибор для двух функций: остановки и сигнализации
• Умеренная степень защиты IP52 достаточна для большинства производственных помещений с невысокой запылённостью
• Известный бренд CHINT гарантирует качество сборки и стабильные параметры срабатывания

Ограничения применения

• Не предназначен для использования во взрывоопасных зонах - отсутствует взрывозащита
• IP52 не обеспечивает защиту от брызг под углом, струй воды или пылевых потоков - не подходит для открытых площадок или мойки
• Рабочая температура ограничена +40 C - не рекомендован для установки рядом с нагреваемыми элементами или в жарких цехах без вентиляции
• Номинальный ток постоянного тока всего 0,15 А - нельзя использовать для коммутации мощных цепей постоянного тока (например, двигателей 24–48 В)
• Роликовый рычаг чувствителен к загрязнению - масла, смазки и металлическая стружка могут вызвать зависание

Примеры использования

• Ограничение хода стола фрезерного станка при достижении крайних положений
• Автоматическая остановка конвейера при попадании детали в зону упаковки
• Переключение направления движения тележки крана при соприкосновении с упором
• Фиксация положения двери шлюза в системе безопасности
• Сигнализация завершения цикла в автоматическом модуле

Практические советы

• Выбирайте место установки так, чтобы ролик срабатывал при минимальном усилии - избыточная нагрузка ускоряет износ
• Проверяйте свободный ход рычага после монтажа - он должен возвращаться в исходное положение без заеданий
• Для длительной службы периодически очищайте ролик от грязи и смазки
• При использовании в цепях постоянного тока убедитесь, что нагрузка не превышает 0,15 А - выше этого значения возможна сварка контактов
• Если нужна высокая защита от пыли и влаги - выбирайте модели с IP65/IP67, поскольку YBLX-K1/111 имеет лишь IP52
• Артикул 441038 - это конкретная комплектация с одинарным роликом (R); аналоги с двойным роликом имеют другие номера
