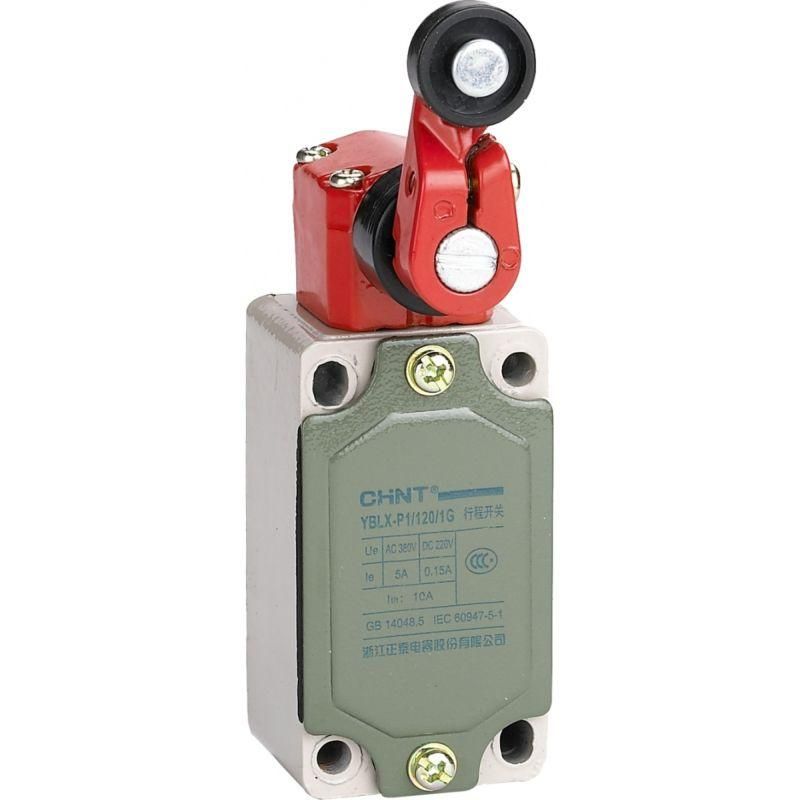

Выключатель путевой YBLX-P1/100/1G с одинарным роликом регулируемым углом поворота | 437041 CHINT

Выключатель путевой YBLX-P1/100/1G с одинарным роликом с регулируемым углом поворота — это надёжный концевой выключатель от бренда CHINT, предназначенный для точной фиксации положений механизмов в автоматизированных системах. Артикул 437041 обеспечивает управление движением на станках, конвейерах и других устройствах за счёт механического воздействия на ролик.

Назначение и область применения

Выключатель путевой YBLX-P1/100/1G применяется для автоматического отключения, переключения или контроля работы оборудования при достижении заданного предельного положения. Он реагирует на физическое столкновение с объектом через роликовый рычаг, что делает его идеальным для задач, где требуется точная позиционная обратная связь. Подходит для использования в системах безопасности, таких как ограничители хода кранов, лифтов, конвейеров, станков с ЧПУ и упаковочных линий.

Технические характеристики

• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Тип управления: роликовый рычаг с возможностью регулировки угла поворота
• Подключение: клеммное, для проводов до 2,5 мм²
• Номинальный ток переменного тока (AC-15): 5 А при напряжениях 24 В, 125 В, 230 В и 380 В
• Номинальный ток постоянного тока (DC-13): 0,15 А при напряжениях 24 В, 125 В, 230 В
• Степень защиты: IP52 — защита от пыли и капель воды, падающих вертикально
• Габариты: 118×60×65 мм
• Материал корпуса: металлический, прочный и устойчивый к механическим нагрузкам
• Рабочая температура: от –5 °C до +40 °C

Совместимость и монтаж

Выключатель путевой YBLX-P1/100/1G совместим с большинством стандартных креплений для концевых выключателей. Установка осуществляется на жёсткую поверхность с помощью двух крепёжных отверстий в основании корпуса. Клеммы доступны после снятия крышки — удобно для подключения медных проводов сечением до 2,5 мм². Регулируемый угол ролика позволяет точно настроить момент срабатывания без замены детали. Для монтажа используйте крепёж с учётом габаритов 118×60×65 мм — место установки должно обеспечивать свободный ход ролика без заклинивания.

Безопасность и стандарты

Выключатель путевой YBLX-P1/100/1G соответствует требованиям к применению в системах безопасности. Его конструкция рассчитана на работу в условиях повышенной вибрации и механических ударов. Применение в безопасностных контурах допустимо при соблюдении требований к отказоустойчивости и периодическому тестированию согласно местным нормам (например, ГОСТ Р МЭК 60947-5-1).

Преимущества

• Регулируемый угол ролика — позволяет адаптировать чувствительность срабатывания под конкретную геометрию движения
• Металлический корпус — высокая долговечность в агрессивных средах
• Чёткая коммутация с двумя контактами — возможность реализовать как остановку, так и изменение направления
• Известный бренд CHINT — гарантия качества сборки и стабильности параметров

Ограничения применения

• Не предназначен для эксплуатации при температуре ниже –5 °C или выше +40 °C — риск потери герметичности и снижения надёжности контактов
• Защита IP52 не обеспечивает защиту от струй воды, брызг или погружения — избегать влажных зон с активным орошением
• Номинальный ток постоянного тока ограничен 0,15 А — нельзя использовать для управления мощными нагрузками типа двигателей напрямую; требуется промежуточное реле
• Не рекомендован для частых циклов срабатывания свыше 1200 раз в час — возможна быстрая эрозия контактов

Примеры использования

• Ограничение хода подвижной платформы на конвейере — ролик срабатывает при касании упора, отключая двигатель
• Переключение направления движения в штабелёре — при достижении крайнего положения меняется полярность питания
• Автоматическая остановка станка при выходе инструмента за пределы зоны обработки
• Контроль наличия заготовки на ленте — срабатывание при прохождении предмета через зону действия ролика

Практические советы

• При настройке угла ролика проверьте, чтобы он легко возвращался в исходное положение — без люфта и трения
• Для длительной службы избегайте попадания стружки, масла или крупной пыли на подвижные части — регулярно протирайте ролик
• При использовании в цепях постоянного тока обязательно учитывайте малый допустимый ток (0,15 А); для больших нагрузок используйте магнитный пускатель
• Проверяйте плотность затяжки клемм — слабый контакт вызывает нагрев и окисление, особенно при токе 5 А
• Артикул 437041 — единственный вариант в серии YBLX-P1 с таким сочетанием ролика и контактов; другие модели имеют другую комплектацию
