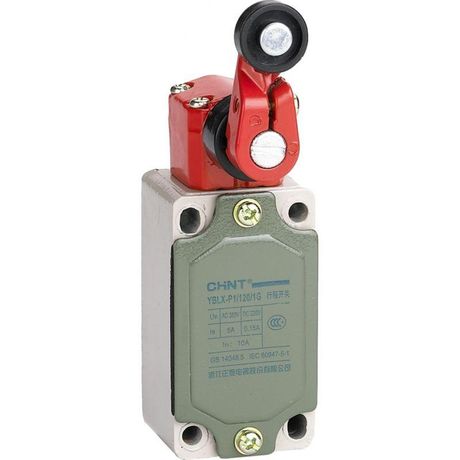

Выключатель путевой YBLX-P1/120/1G с одинарным роликом, регулируемый угол поворота (R) | 437090 CHINT

Выключатель путевой YBLX-P1/120/1G с одинарным роликом, регулируемый угол поворота (R) от бренда CHINT - это надёжный концевой выключатель для точной фиксации положения механизмов в автоматизированных системах. Артикул 437090 предназначен для работы в условиях промышленной нагрузки с контролируемым механическим воздействием.

Назначение и область применения

Выключатель путевой YBLX-P1/120/1G с одинарным роликом, регулируемый угол поворота (R) применяется для автоматического отключения или переключения электрической цепи при достижении механизмом заданного положения. Он реагирует на физическое столкновение с движущимся объектом через роликовый рычаг, что делает его идеальным для задач, где важна точность и повторяемость срабатывания.

Подходит для использования в станках, конвейерах, лифтах, шлюзах, автоматических дверях и других устройствах с линейным или поворотным движением. Особенно эффективен там, где требуется ограничить ход механизма, изменить направление движения или обеспечить безопасную остановку.

Технические характеристики

• Тип: Концевой выключатель с роликовым рычагом
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Номинальный ток: до 5 А переменного тока (AC-15) при напряжении 24–230 В; до 0,15 А постоянного тока (DC-13) при напряжении 24–230 В
• Подключение: Клеммная колодка - удобна для быстрого монтажа проводов
• Степень защиты: IP52 - защищён от пыли (не полностью герметичен) и капель воды, падающих под углом до 15°
• Корпус: Металлический - устойчив к механическим повреждениям и вибрациям
• Рабочая температура: от –5 C до +40 C
• Габариты: 125×42×42 мм
• Использование в системах безопасности: Да - соответствует требованиям к аварийному отключению

Совместимость и монтаж

YBLX-P1/120/1G совместим с большинством стандартных креплений для путевых выключателей. Устанавливается на жёсткую поверхность с помощью двух крепёжных отверстий в основании корпуса. Подключение осуществляется через клеммы - допускаются медные провода сечением до 2,5 мм2.

Угол поворота ролика можно регулировать - это позволяет точно настроить момент срабатывания под конкретный профиль детали или заслонку. Для правильной установки важно, чтобы ось ролика была параллельна направлению движения, иначе возможен износ или заклинивание.

Безопасность и стандарты

Выключатель путевой YBLX-P1/120/1G с одинарным роликом, регулируемый угол поворота (R) сертифицирован для применения в системах безопасности. Соответствует требованиям к устройствам аварийного отключения при работе с напряжением до 380 В переменного тока и 220 В постоянного тока. Применение в критически важных цепях требует проверки целостности контактов и периодической диагностики.

Преимущества

• Металлический корпус обеспечивает долговечность даже в условиях вибраций и ударных нагрузок
• Регулируемый угол ролика даёт гибкость в настройке под разные типы приводов
• Чёткая коммутация с двумя контактами (НО+НЗ) позволяет реализовать сложные логические схемы
• IP52 - достаточная защита для большинства производственных помещений без агрессивной среды
• Совместим с широким диапазоном напряжений - универсальное решение для AC и DC цепей

Ограничения применения

• Не предназначена для эксплуатации во взрывоопасных зонах - отсутствует взрывозащита
• IP52 не обеспечивает защиту от струй воды, пылевых бурь или длительного попадания жидкостей - не использовать на улице или в сырых цехах без дополнительной защиты
• Работает только при механическом контакте - не подходит для бесконтактного определения положения
• Температурный диапазон ограничен - не применять при температурах ниже –5 C или выше +40 C без предварительного прогрева/охлаждения
• Максимальный ток 0,15 А по постоянному току - нельзя использовать для управления мощными нагрузками типа двигателей напрямую

Примеры использования

• Ограничение хода стола фрезерного станка при достижении крайних положений
• Автоматическая остановка конвейера при заполнении контейнера
• Переключение направления движения тележки в системе с двумя конечными точками
• Фиксация положения двери эскалатора перед запуском
• Контроль уровня заполнения бункера через срабатывание при касании материала

Практические советы

• При монтаже убедитесь, что усилие на ролик не превышает рекомендованное - избыточная сила может повредить внутренние контакты
• Для частых циклов срабатывания (более 1000 раз/час) проверяйте состояние контактов каждые 3 месяца
• Если в системе есть вибрации, используйте демпферы или резиновые прокладки между выключателем и рамой
• При использовании в цепях с высокими импульсными нагрузками (например, катушки реле) добавьте RC-цепочку для гашения помех
• Проверяйте посадочный диаметр и длину рычага - он должен свободно касаться движущегося элемента без перекоса
• Артикул 437090 - это модель с одинарным роликом. Если нужна повышенная чувствительность, рассмотрите версию с двойным роликом (если доступна в линейке YBLX-P1)
