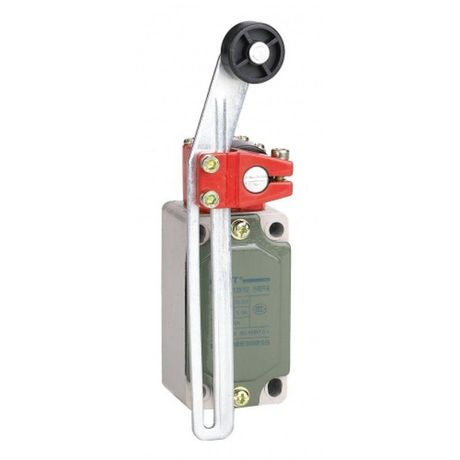

Выключатель путевой YBLX-P1/120/1U с регулируемой длиной одиночного рычага и ролика (R) | 437087 CHINT

Выключатель путевой YBLX-P1/120/1U с регулируемой длиной одиночного рычага и ролика (R) от бренда CHINT - это надёжный концевой выключатель с механическим управлением, предназначенный для точного фиксирования положений движущихся механизмов в промышленном оборудовании. Артикул 437087 обеспечивает стабильную работу в условиях вибраций и пыли благодаря металлическому корпусу и защите IP52.

Назначение и область применения

Выключатель путевой YBLX-P1/120/1U применяется для автоматического отключения, переключения или контроля работы машин и механизмов при достижении заданного предельного положения. Он реагирует на физическое воздействие - например, когда деталь или рычаг оборудования касается ролика. Подходит для использования в станках, конвейерах, лифтах, шлюзах, упаковочных линиях и других устройствах с линейным или поворотным движением.

Технические характеристики

• Тип: Концевой выключатель с регулируемым роликовым рычагом
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Номинальный ток: до 5 А переменного тока (AC-15) при напряжении 24–230 В; до 0,15 А постоянного тока (DC-13) при напряжении 24–230 В
• Подключение: Клеммная колодка - удобна для быстрого монтажа проводов
• Защита: IP52 - защита от пыли и капель воды, падающих вертикально
• Корпус: Металлический - прочный, устойчив к механическим нагрузкам
• Размеры: 160×42×65 мм
• Температурный режим: От –5 C до +40 C - работает в помещениях с умеренным климатом

Совместимость и монтаж

YBLX-P1/120/1U совместим с большинством стандартных креплений для концевых выключателей. Установка выполняется на жёсткую поверхность с помощью болтов или кронштейнов. Роликовый рычаг можно свободно регулировать по длине - это позволяет точно настроить момент срабатывания под конкретный ход механизма. Для подключения используйте провода сечением до 2,5 мм2. Перед установкой проверьте, чтобы ось рычага была параллельна направлению движения объекта - иначе возможен износ ролика или преждевременная поломка.

Безопасность и стандарты

Выключатель путевой YBLX-P1/120/1U соответствует требованиям к применению в системах безопасности: он предназначен для аварийного отключения и позиционного контроля. Применяется в соответствии с международными стандартами для коммутационных устройств. Однако не предназначен для частых циклов включения/выключения выше 120 раз в минуту - это может снизить срок службы контактов.

Преимущества

• Регулируемая длина рычага - позволяет адаптировать чувствительность под любые условия
• Универсальные контактные группы (1НО+1НЗ) - подходят для схем управления и сигнализации
• Металлический корпус - устойчив к деформациям и внешним воздействиям
• Клеммное подключение - исключает необходимость пайки, ускоряет обслуживание
• Известный бренд CHINT - гарантия качества комплектующих и долговечности

Ограничения применения

• Не использовать в агрессивных средах: кислоты, щёлочи, масла, высокая влажность - IP52 не обеспечивает герметичность
• Не рассчитан на работу при температурах ниже –5 C или выше +40 C - возможны отказы контактов
• Не рекомендован для частого срабатывания (более 120 циклов/мин) - риск сваривания контактов
• Не подходит для взрывоопасных зон - отсутствует взрывозащита

Примеры использования

• Ограничение хода стола фрезерного станка при достижении крайнего положения
• Автоматическая остановка конвейера при заполнении контейнера
• Фиксация положения двери шлюза перед запуском цикла
• Контроль уровня подъёмника в системе хранения
• Переключение направления движения тележки на железнодорожной платформе

Практические советы

• При монтаже убедитесь, что ролик плотно прилегает к поверхности, но не испытывает боковой нагрузки - это продлит срок службы
• Для длительной эксплуатации периодически проверяйте состояние контактов и чистоту рычага - пыль и грязь снижают надёжность
• Если требуется более высокая степень защиты (например, IP67), выбирайте другую модель - YBLX-P1/120/1U не имеет герметизации
• При использовании в цепях постоянного тока соблюдайте полярность - хотя контакты нечувствительны к ней, схема управления может требовать правильного подключения
• Артикул 437087 - это один из самых популярных вариантов серии YBLX-P1; если нужна другая длина рычага - уточните наличие аналогов в каталоге CHINT
