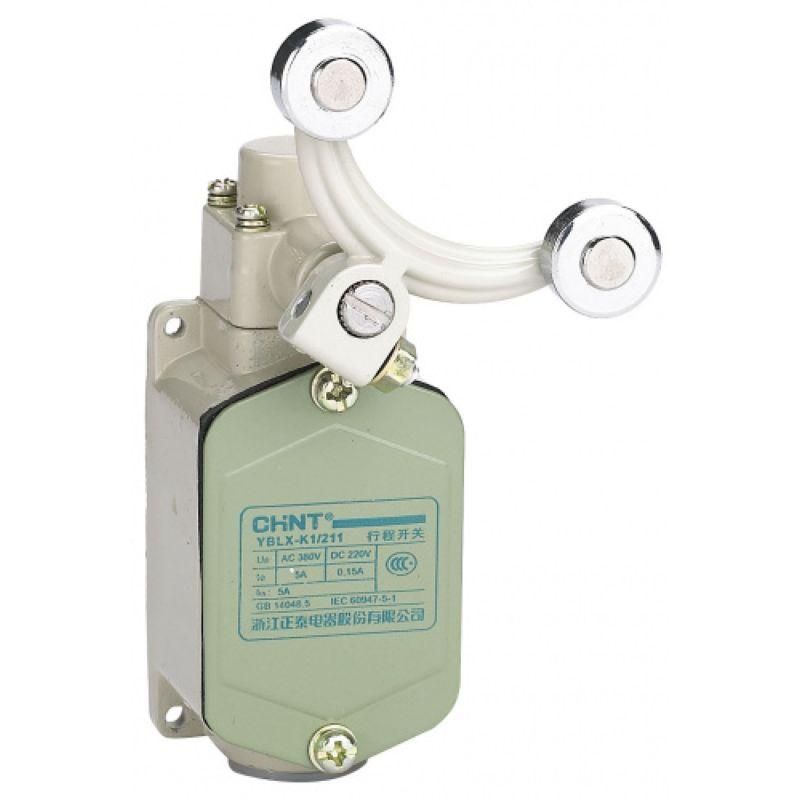

Выключатель путевой YBLX-K1/211 c двумя роликами | 441026 CHINT

Выключатель путевой YBLX-K1/211 с двумя роликами от CHINT - это надёжный концевой выключатель с роликовым рычагом, предназначенный для точной фиксации положения механизмов в системах безопасности. Артикул 441026 обеспечивает стабильную работу в условиях промышленной автоматизации.

Назначение и область применения

Выключатель путевой YBLX-K1/211 с двумя роликами применяется для автоматического отключения или переключения электрической цепи при достижении механическим объектом заданного положения. Подходит для контроля хода станков, конвейеров, лифтов, шлюзов и других устройств с линейным движением. Используется в системах безопасности для предотвращения выхода оборудования за допустимые границы.

Технические характеристики

• Тип: Концевой выключатель с роликовым рычагом
• Подключение: Клеммное (для проводов до 2,5 мм2)
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Номинальный ток: 5 А при переменном токе 24–230 В (AC-15); 0,15 А при постоянном токе 24 В (DC-13)
• Степень защиты: IP52 - защита от пыли и капель воды, падающих вертикально
• Диаметр корпуса: 18 мм
• Габариты: 135×72×65 мм
• Материал корпуса: Металл - устойчив к ударным нагрузкам и коррозии
• Рабочая температура: от –5 C до +40 C
• Максимальное напряжение: 380 В переменного тока / 220 В постоянного тока

Совместимость и монтаж

Выключатель путевой YBLX-K1/211 с двумя роликами совместим с большинством промышленных контроллеров и реле, работающих на ток до 5 А. Для установки требуется закрепить корпус на жесткой поверхности с помощью двух крепёжных отверстий. Учитывайте посадочные габариты 135×72 мм. Роликовый рычаг должен свободно взаимодействовать с движущимся элементом - зазор между роликом и препятствием не должен превышать 1–2 мм. Не используйте силовое воздействие на рычаг сверх рекомендованного усилия - это снижает срок службы контактов.

Безопасность и стандарты

Выключатель путевой YBLX-K1/211 соответствует требованиям к концевым выключателям для промышленного оборудования. Серия YBLX-P1 прошла испытания на соответствие стандартам IEC 60947-5-1. IP52 позволяет использовать устройство в помещениях с повышенной запылённостью, но не в условиях прямого попадания воды или агрессивных сред.

Преимущества

• Два ролика обеспечивают плавное и равномерное срабатывание даже при небольших угловых отклонениях движения
• Металлический корпус повышает долговечность при вибрациях и механических ударах
• Чёткая комбинация НЗ+НО позволяет реализовать сложные логические схемы (например, аварийная остановка + сигнализация)
• Клеммное соединение исключает необходимость пайки - удобно для быстрого обслуживания

Ограничения применения

• Не предназначен для работы при температуре ниже –5 C - возможна потеря герметичности и увеличение трения в механизме
• IP52 не обеспечивает защиту от брызг под углом или струй воды - избегайте влажных помещений с мойкой оборудования
• Номинальный ток по постоянному току ограничен 0,15 А - нельзя применять для управления мощными нагрузками DC
• Не рекомендуется для частого срабатывания (>1200 раз/час) - высокая частота сокращает срок службы контактов

Примеры использования

• Ограничение хода стола фрезерного станка в крайних положениях
• Автоматическая остановка конвейера при достижении грузом конца ленты
• Фиксация положения двери шлюза перед запуском цикла
• Контроль уровня подъёмника в системе хранения

Практические советы

• Перед монтажом проверьте, чтобы ролик мог беспрепятственно катиться - не допускайте перекоса или заедания
• Используйте кабели с медными жилами и качественной изоляцией - плохой контакт вызывает нагрев и отказ контактов
• При использовании в вибрирующей среде закрепите выключатель YBLX-K1/211 с двумя роликами через виброизолирующие прокладки
• Регулярно осматривайте ролики на предмет износа - замена при появлении следов сплющивания продлит жизнь контактов
• Артикул 441026 - единственный вариант в серии YBLX-P1 с такой комбинацией контактов и двойным роликом; другие модели имеют одиночный ролик или другую схему контактов
