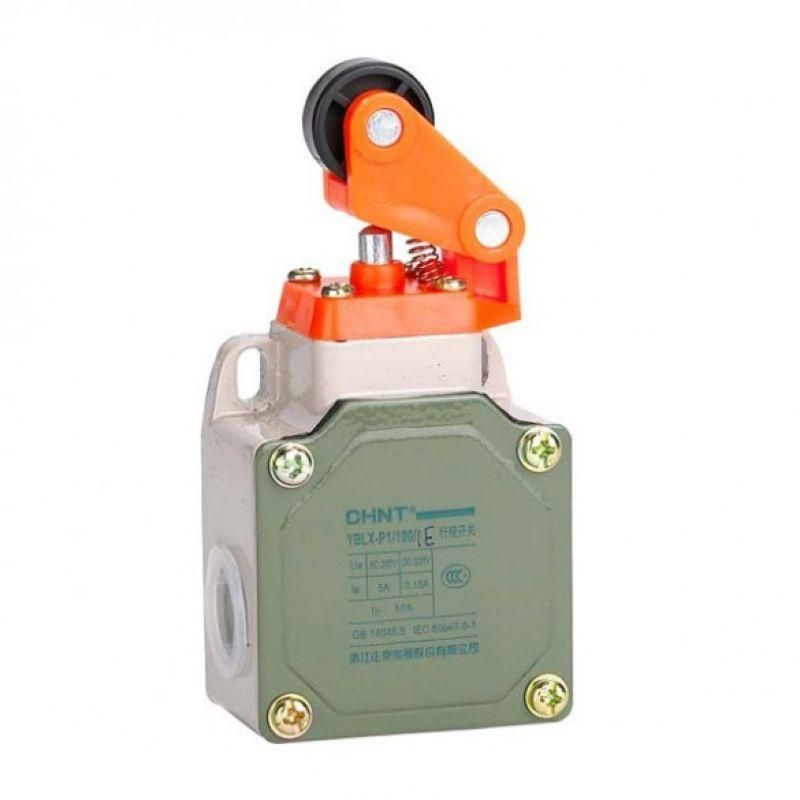

Выключатель путевой YBLX-P1/100/1E прямого действия с одинарным роликом буфером | 437088 CHINT

Выключатель путевой CHINT YBLX-P1/100/1E прямого действия с одинарным роликом и буфером предназначен для точной фиксации положений механизмов в системах безопасности. Он надёжно работает в условиях производства, где требуется механическое управление электрическими цепями.

Назначение и область применения

Выключатель путевой CHINT YBLX-P1/100/1E применяется для автоматического отключения, переключения или контроля работы оборудования при достижении заданного предельного положения. Подходит для использования на станках, элеваторах, конвейерах, лифтах и других устройствах с линейным движением. Его основная задача - обеспечить безопасную остановку или изменение направления движения за счёт механического воздействия на роликовый рычаг.

Технические характеристики

• Тип: Концевой выключатель с прямым действием
• Элемент управления: Одинарный роликовый рычаг с буфером (R) - снижает ударные нагрузки
• Контакты: 1 нормально замкнутый (1НЗ) + 1 нормально открытый (1НО)
• Подключение: Клеммы для проводов - удобна для быстрого монтажа
• Номинальный ток переменного тока (AC-15): до 5 А при 24 В и 230 В
• Номинальный ток постоянного тока (DC-13): до 0,15 А при 24 В
• Максимальное напряжение: 380 В AC / 220 В DC
• Степень защиты: IP52 - устойчив к пыли и каплям воды, падающим вертикально
• Материал корпуса: Металлический с порошковым покрытием - прочный, антикоррозийный
• Рабочая температура: от –5 C до +40 C
• Габариты: 118×60×42 мм

Совместимость и монтаж

Устройство совместимо с большинством стандартных креплений для концевых выключателей. Для установки используйте два болта через отверстия в корпусе - они расположены сбоку, согласно габаритам. Учитывайте посадочные размеры: ширина 60 мм требует свободного места вокруг. Клеммы рассчитаны на провода сечением до 2,5 мм2. Буфер в роликовом рычаге позволяет избежать повреждений при частых срабатываниях - особенно важно при высоких скоростях движения.

Безопасность и стандарты

Выключатель путевой YBLX-P1 соответствует требованиям к устройствам системы безопасности: срабатывает точно при механическом контакте, исключает случайные сбои. Применяется в соответствии с рекомендациями для автономных систем остановки. Сертифицирован для использования в промышленных сетях с напряжением до 380 В AC и 220 В DC.

Преимущества

• Интегрированный буфер продляет срок службы ролика и снижает уровень шума
• Металлический корпус с порошковым покрытием выдерживает вибрацию и агрессивную среду
• Чёткая комбинация НЗ+НО контактов даёт гибкость в проектировании цепей управления
• Клеммное подключение ускоряет обслуживание и ремонт
• Защита IP52 достаточна для типичных условий цеха - не требует герметизации

Ограничения применения

• Не предназначена для погружения в жидкости или мытья струёй воды - IP52 не обеспечивает защиту от брызг под углом
• Недопустимо использовать при температуре ниже –5 C или выше +40 C - возможны отказы контактов
• Постоянный ток ограничен 0,15 А; для больших значений нужен другой выключатель
• Не подходит для взрывоопасных зон - отсутствуют сертификаты Ex
• Ролик не адаптирован для очень медленных или слабых усилий - минимальное давление для срабатывания не указано, проверьте опытным путём

Примеры использования

• Остановка стола фрезерного станка при достижении крайнего положения
• Переключение направления движения конвейера после заполнения участка
• Автоматическое отключение подъёмника при достижении потолка
• Фиксация границы движения роботизированной руки в сборочном модуле

Практические советы

• Проверяйте угол подхода детали к ролику - он должен быть близок к 90° для гарантированного срабатывания
• При использовании в условиях вибраций закрепите выключатель жестко - допускаются малые люфты, но не колебания корпуса
• Для долгой жизни контактов не нагружайте выходы сверх 5 А переменного тока даже кратковременно
• При замене старого аналога - сравните длину рычага и радиус действия ролика, чтобы не потерять точность срабатывания
• Обязательно протестируйте работу перед запуском - импульсное действие может отличаться от ожидаемого при новой настройке
