Выключатель путевой YBLX-P1/120/1E прямого действия с одинарным роликом буфером (R) | 437089 CHINT

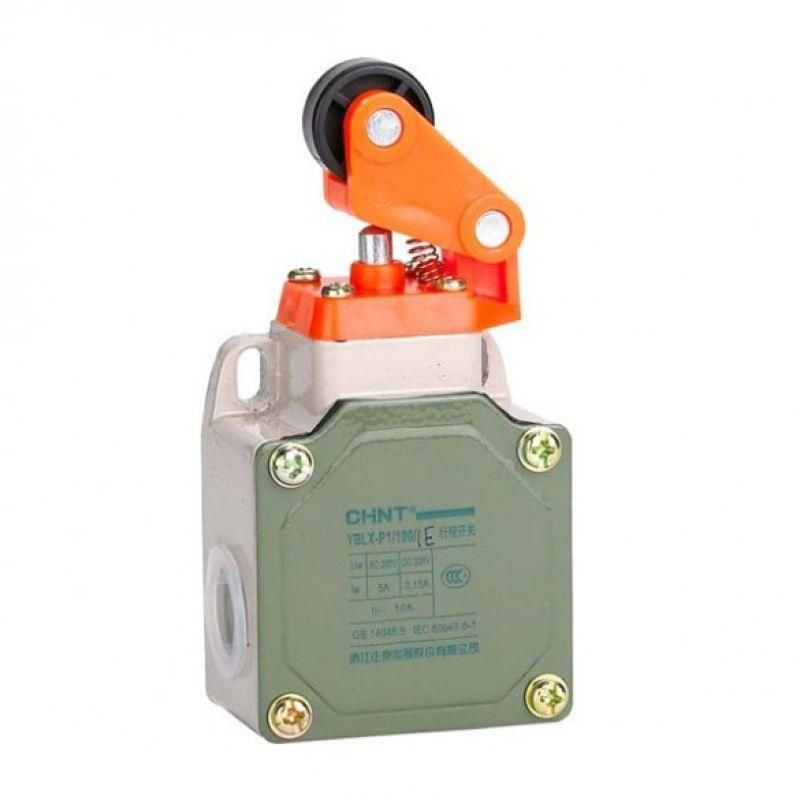

Выключатель путевой YBLX-P1/120/1E прямого действия с одинарным роликом с буфером (R) от CHINT предназначен для точной фиксации положения движущихся узлов в системах автоматизации. Этот выключатель применяется там, где требуется надёжная механическая активация — например, на станках, конвейерах или лифтах. Артикул 437089 соответствует модели с одним нормально замкнутым и одним нормально разомкнутым контактом.

Назначение и область применения

YBLX-P1/120/1E — это концевой выключатель прямого действия, который срабатывает при физическом контакте с движущимся объектом. Он используется для:

• Остановки оборудования при достижении крайнего положения;
• Изменения направления движения механизмов;
• Автоматического контроля хода узлов в системах безопасности;
• Ограничения зоны работы станков, элеваторов, шлюзов и других устройств с линейным перемещением.

Подходит для установки в условиях, где важна долговечность и отказоустойчивость — особенно в промышленной автоматике.

Технические характеристики

• Тип элемента управления: роликовый рычаг с буфером — обеспечивает плавное срабатывание и снижает ударную нагрузку на механизм.
• Количество контактов: 1НЗ + 1НО — позволяет использовать один прибор для двух функций: остановки и сигнализации.
• Номинальный ток: до 5 А переменного тока (AC-15, 24–230 В); до 0,15 А постоянного тока (DC-13, 24 В).
• Степень защиты: IP52 — защищён от пыли (не полностью герметичен) и капель воды, падающих вертикально; не подходит для влажных или моющихся сред.
• Материал корпуса: металл с порошковым покрытием — устойчив к коррозии, механическим повреждениям и перепадам температур.
• Рабочая температура: от –5 °C до +40 °C — не рекомендован для холодных складов или открытых площадок зимой.
• Габариты: 125×42×42 мм — компактный размер для установки в ограниченном пространстве.
• Подключение: клеммное — удобно для быстрого монтажа проводов без пайки.

Совместимость и монтаж

YBLX-P1/120/1E совместим с большинством стандартных креплений для путевых выключателей. Для установки необходимо:

• Зафиксировать корпус на жёстком основании с помощью болтов или кронштейнов (по габаритам 125 мм — требует минимум 100 мм свободного места вдоль оси движения);
• Убедиться, что роликовый рычаг находится на одной плоскости с поверхностью, которая будет его задействовать — иначе возможен износ или заклинивание;
• Не допускать боковых усилий на рычаг — они могут повредить внутренние контакты;
• Подключать провода к клеммам с моментом затяжки не более 0,5 Н·м — перетяжка приведёт к деформации контактной группы.

Безопасность и стандарты

Выключатель YBLX-P1/120/1E соответствует требованиям к коммутационной способности согласно IEC 60947-5-1. Применяется в цепях с напряжением до 380 В переменного и 220 В постоянного тока. Устройство не имеет сертификата взрывозащиты — не предназначено для опасных зон.

Преимущества

• Буфер в конструкции снижает износ ролика и продлевает срок службы при частых срабатываниях;
• Два типа контактов (НЗ+НО) позволяют реализовать сложные алгоритмы управления без установки двух отдельных выключателей;
• Металлический корпус с порошковым покрытием выдерживает вибрацию, пыль и механические воздействия в цехах;
• Клеммное подключение исключает необходимость в пайке — ускоряет обслуживание и ремонт.

Ограничения применения

• Не подходит для помещений с высокой влажностью, мытьём под давлением или агрессивными средами — степень защиты IP52 недостаточна;
• Нельзя применять при температурах ниже –5 °C — материал уплотнителей теряет эластичность, возможны отказы;
• Максимальный ток постоянного тока всего 0,15 А — не годится для управления мощными реле или электромагнитами без промежуточного усиления;
• Роликовый рычаг требует прямого контакта — не работает с мягкими или деформируемыми поверхностями (например, тканью, пенопластом).

Примеры использования

• На конвейере — останавливает ленту при достижении конца участка;
• На станке с ЧПУ — фиксирует предельные положения стола или головки;
• В лифтовой системе — контролирует положение кабины на этажах;
• На шлюзе — сигнализирует о полном открытии/закрытии створки.

Практические советы

• Перед установкой проверьте, чтобы расстояние между роликом и активирующей поверхностью было меньше 1–2 мм — иначе срабатывание будет нестабильным.
• Если в системе есть вибрация, используйте дополнительные демпферы или укрепите крепление — это предотвратит ложные срабатывания.
• Для длительной эксплуатации в пыльных условиях периодически очищайте ролик от грязи — даже при IP52 он может забиваться.
• При замене старого выключателя сверьте тип контактов: YBLX-P1/120/1E имеет именно 1НЗ/1НО — другие модели могут отличаться.
• Артикул 437089 — единственный вариант этой модификации с буфером и одинарным роликом. Не путайте с аналогами без буфера — они менее долговечны.
