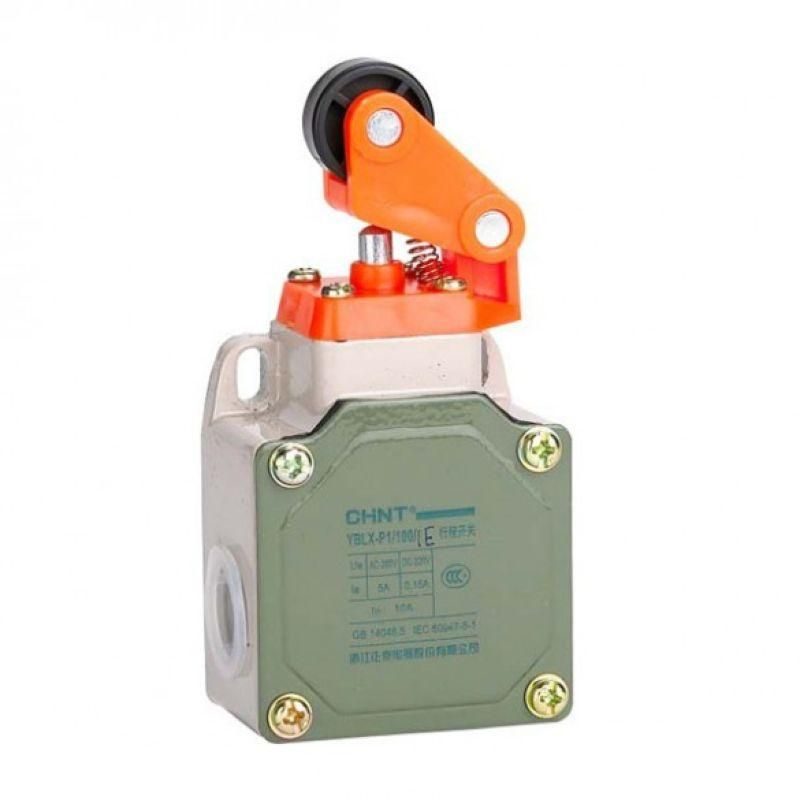

Выключатель путевой YBLX-P1/120/1E прямого действия с одинарным роликом буфером | 437071 CHINT

Выключатель путевой YBLX-P1/120/1E от CHINT - это надёжный концевой выключатель прямого действия с роликовым толкателем и буфером, предназначенный для точной фиксации положений механизмов в автоматизированных системах. Артикул 437071 подходит для работы на станках, конвейерах и других устройствах с механическими перемещениями.

Назначение и область применения

Выключатель путевой YBLX-P1/120/1E применяется для автоматического отключения, переключения или контроля движения механизмов при достижении заданной точки. Он реагирует на физическое воздействие - например, когда движущаяся часть машины задевает ролик. Подходит для задач: ограничения хода, смены направления движения, остановки оборудования в крайних положениях, обеспечения безопасного режима работы.

Технические характеристики

• Тип: Концевой выключатель с роликовым толкателем и буфером
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Номинальный ток переменного тока (AC-15): 5 А при 24 В и 230 В
• Номинальный ток постоянного тока (DC-13): 0,15 А при 24 В
• Максимальное напряжение: 380 В переменного тока / 220 В постоянного тока
• Степень защиты: IP52 - защищён от пыли (не полностью герметичен) и капель воды, падающих вертикально
• Диаметр корпуса: 22 мм
• Габариты: 125×42×42 мм
• Материал корпуса: Металл с порошковым покрытием - устойчив к коррозии и механическим повреждениям
• Рабочая температура: от –5 C до +40 C
• Подключение: Кабельный ввод типа PG - позволяет подключить гибкий провод без дополнительных муфт

Совместимость и монтаж

Выключатель путевой YBLX-P1/120/1E монтируется на раму, стойку или опорную поверхность с помощью болтовых отверстий в корпусе. Учитывайте габариты 125×42×42 мм при проектировании места установки. Кабельный ввод PG рассчитан на провода с внешним диаметром 5–9 мм - перед монтажом проверьте соответствие сечения кабеля. Буфер снижает ударную нагрузку на механизм, продлевая срок службы самого выключателя. Для правильной работы ролик должен свободно поворачиваться и иметь прямую траекторию контакта с объектом.

Безопасность и стандарты

Выключатель путевой YBLX-P1/120/1E соответствует требованиям к применению в системах безопасности - его можно использовать в цепях аварийной остановки и предохранительных контуров. Применяется в соответствии с международными стандартами для коммутационных устройств малой мощности. Однако из-за степени защиты IP52 не предназначен для установки во влажных, пыльных или агрессивных средах - например, в зонах мойки или на открытом воздухе.

Преимущества

• Универсальный контактный набор (1НЗ+1НО) - позволяет реализовать различные логические сценарии управления
• Буфер в конструкции снижает шум и износ при частых срабатываниях
• Металлический корпус с порошковым покрытием - долговечен даже при вибрациях и ударах
• Кабельный ввод PG исключает необходимость в дополнительных соединительных элементах
• Совместим с широким диапазоном напряжений - работает как в слаботочных, так и в силовых цепях

Ограничения применения

• Не допускается использование при температуре ниже –5 C и выше +40 C - возможны отказы в работе
• Защита IP52 не обеспечивает герметичность - нельзя устанавливать в условиях прямого попадания воды, струйной мойки или высокой запылённости
• Номинальный ток постоянного тока ограничен 0,15 А - не подходит для управления мощными DC-нагрузками
• Ролик требует прямолинейного контакта; боковые усилия или перекосы могут вызвать заклинивание

Примеры использования

• Ограничение хода стола станка ЧПУ при достижении крайнего положения
• Автоматическая остановка конвейера при выходе продукта за границу зоны
• Фиксация положения люка или крышки в системе безопасности
• Переключение направления движения тележки в крановой системе
• Контроль наличия детали в сборочном модуле

Практические советы

• Выбирайте место установки так, чтобы ролик срабатывал при минимальном усилии - избегайте жестких препятствий
• Используйте кабели с медными жилами и достаточным запасом длины - не натягивайте провод при монтаже
• Проверяйте работу выключателя после установки: убедитесь, что контакты переключаются чётко, без “провала” или заедания
• При использовании в вибрационных средах дополнительно закрепите корпус антивибрационными прокладками
• Артикул 437071 - совместим с другими изделиями серии YBLX-P1, поэтому легко заменить аналогичный выключатель без переделки монтажа
