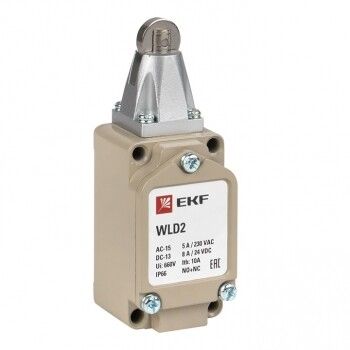

Выключатель концевой WLD2 PROxima EKF LSE-WLD2

Концевой выключатель WLD2 PROxima EKF — надёжный аппарат с металлическим корпусом и защитой IP66, предназначенный для контроля положения движущихся узлов в жёстких промышленных условиях. Артикул lse-wld2 используется там, где важны долговечность и точность срабатывания.

Назначение и область применения

Концевой выключатель WLD2 PROxima EKF служит для фиксации крайних положений подвижных компонентов в автоматических системах. Он замыкает или размыкает электрическую цепь при механическом воздействии — например, когда деталь достигает предельной точки движения. Применяется в системах управления станков, конвейерах, шлюзах, лифтах и дверных механизмах, особенно там, где есть пыль, брызги воды или высокая вибрация.

Технические характеристики

• Тип управления: толкатель с роликом — обеспечивает плавное и малоизносное срабатывание даже при боковом усилии
• Защита: IP66 — полностью защищён от пыли и мощных струй воды из любого направления
• Электрическая нагрузка: до 8 А при напряжении 220 В — подходит для управления катушками реле, маломощными двигателями и световой сигнализацией
• Контакты: один нормально замкнутый (НЗ) и один нормально открытый (НО) — позволяют одновременно контролировать два состояния
• Подключение: зажимное и винтовое — удобно для быстрого монтажа и надёжного контакта в условиях вибраций
• Рабочая температура: от –10 °C до +80 °C — работает в холодных цехах и нагретых зонах оборудования
• Корпус: металл — повышает ударную прочность и снижает риск деформации при внешнем давлении
• Способ установки: на винты — требует сверления отверстий для крепления

Совместимость и монтаж

WLD2 PROxima EKF совместим с большинством стандартных крепёжных платформ и рамок для концевиков. Для монтажа используйте винты M4–M5; посадочные отверстия расположены с шагом, соответствующим типовым решениям. Убедитесь, что ось толкателя совпадает с направлением движения механизма — иначе возможен преждевременный износ ролика. Подключение проводов выполняйте через зажимы или винтовые клеммы, плотно затягивая их без перегрузки.

Безопасность и стандарты

Устройство соответствует требованиям к промышленным коммутационным устройствам. Отсутствие вспомогательных блок-контактов и специальных функций безопасности делает его подходящим только для задач управления, а не для систем, требующих SIL или PL-классификации.

Преимущества

• Металлический корпус выдерживает механические удары и длительную эксплуатацию в агрессивной среде
• Роликовый толкатель снижает трение и позволяет работать с поверхностями под углом
• IP66 обеспечивает работу в сыром, запылённом или мойке цехах без потери функциональности
• Наличие двух типов контактов (НО+НЗ) даёт гибкость в проектировании логики управления

Ограничения применения

• Не предназначен для работы в взрывоопасных зонах — нет сертификата ATEX или IECEx
• Не рассчитан на постоянное погружение в жидкости — IP66 не равно IP68
• Недоступны дополнительные модули расширения — нельзя добавить больше контактов или оптические датчики
• Не рекомендован для частых импульсных нагрузок выше 8 А — риск сваривания контактов

Примеры использования

• На фрезерном станке — фиксирует достижение столом крайнего положения перед возвратом
• В автоматической двери склада — сигнал о полном закрытии для запуска блокировки
• На конвейере — останавливает ленту при достижении продуктом заданной точки
• В системе подъёмника — прекращает движение при достижении верхней или нижней границы

Практические советы

• Перед установкой проверьте ход толкателя — он должен двигаться свободно, без заеданий
• Используйте защитные кожухи, если рядом находятся острые края или режущие инструменты
• При использовании в условиях повышенной вибрации дополнительно закрепите провода хомутиками
• Проверяйте контактную группу каждые 6–12 месяцев — при частом срабатывании возможен износ
• Артикул lse-wld2 легко заменяем — аналогичные модели других брендов имеют другие крепления, поэтому лучше использовать оригинальный WLD2 PROxima EKF
