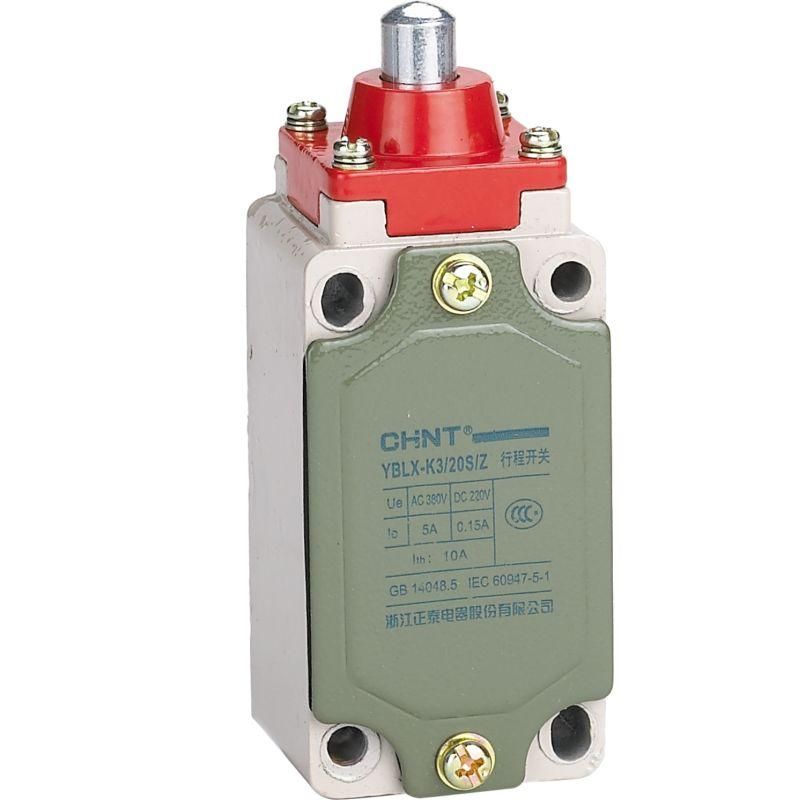

Выключатель путевой YBLX-K3/20S/Z с толкателем | 439025 CHINT

Выключатель путевой YBLX-K3/20S/Z с толкателем от CHINT - это надёжный концевой выключатель с механическим управлением, предназначенный для точной фиксации положений механизмов в системах автоматизации и безопасности. Артикул 439025 соответствует серии YBLX-K3 и применяется там, где требуется жесткая, долговечная и защищённая коммутация.

Назначение и область применения

Выключатель путевой YBLX-K3/20S/Z с толкателем используется для автоматического отключения, переключения или контроля движения механизмов при достижении заданной точки. Применяется в системах безопасности, на конвейерах, станках, лифтах, шлюзах и других устройствах с линейным или поворотным движением. Его задача - предотвращать выход оборудования за допустимые границы, обеспечивать остановку при аварийном положении или сигнализировать о достигнутом конце пути.

Технические характеристики

• Тип изделия: Концевой выключатель с пружинным стержнем - активируется механическим воздействием, возвращается в исходное состояние самостоятельно.
• Количество контактов: 1 нормально замкнутый (1НЗ) + 1 нормально открытый (1НО) - позволяет одновременно управлять двумя цепями (например, остановить двигатель и включить сигнал).
• Номинальный ток: до 5 А переменного тока (AC-15, 24–230 В); до 0,15 А постоянного тока (DC-13, 24 В) - подходит для слаботочных управляющих цепей, но не для силовой нагрузки двигателей.
• Степень защиты: IP52 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от капель воды, падающих под углом до 15°.
• Материал корпуса: Металл с порошковым покрытием - прочный, устойчив к механическим повреждениям и коррозии в условиях цеха.
• Диапазон температур: от –5 C до +40 C - не предназначен для установки на улице или в холодильных камерах.
• Подключение: Кабельный ввод PG - позволяет подключать гибкий кабель без дополнительных муфт; тип PG указывает на резьбу, совместимую со стандартными кабельными вводами.
• Габариты: 200×42×70 мм - компактный, но длинный корпус из-за вытянутого толкателя.

Совместимость и монтаж

Выключатель путевой YBLX-K3/20S/Z с толкателем монтируется на раму, стойку или корпус машины так, чтобы толкатель находился на пути движения детали или рычага. Учитывайте посадочный диаметр: кабельный ввод PG требует отверстие подходящего размера (обычно 13–17 мм). Подключение выполняйте через клеммы внутри корпуса - провода должны быть заизолированы и закреплены в зажимах ввода. Не используйте для высокочастотных импульсов - контактная группа рассчитана на механические срабатывания, а не на быстрое переключение.

Безопасность и стандарты

Выключатель соответствует требованиям для устройств управления в электроустановках до 380 В переменного и 220 В постоянного тока. Произведён в соответствии с сертифицированными технологиями бренда CHINT. Серия YBLX-K3 прошла испытания на механическую стойкость и электрическую износостойкость в условиях промышленного использования.

Преимущества

• Универсальная комбинация контактов (1НЗ+1НО) даёт гибкость в схемах управления.
• Металлический корпус с порошковым покрытием выдерживает удары, вибрацию и агрессивную среду цеха.
• Пружинный толкатель обеспечивает точное и воспроизводимое срабатывание даже при малых усилиях.
• Кабельный ввод PG снижает риск повреждения проводов и упрощает замену.

Ограничения применения

• Не подходит для внешней установки - степень защиты IP52 не защищает от прямого потока воды, снега или пылевых бурь.
• Рабочая температура выше –5 C - запрещено использование в холодильных установках или зимних открытых площадках.
• Номинальный ток по постоянному току всего 0,15 А - нельзя использовать для прямого управления мощными реле или двигателями, только для управляющих цепей.
• Толкатель требует прямого контакта - не работает с мягкими или деформируемыми поверхностями без дополнительных упоров.

Примеры использования

• На конвейере: останавливает ленту при достижении крайнего положения, включает световой сигнал.
• На станке ЧПУ: фиксирует положение стола перед началом обработки, отключает питание при выходе за пределы.
• В лифте: контролирует верхнее и нижнее положение кабины, предотвращает перегрузку по ходу.
• В системе безопасности: срабатывает при открывании ограждения, отключает питание привода.

Практические советы

• Перед установкой проверьте, что толкатель свободно перемещается без трения - избыточное усилие ускоряет износ внутренних пружин.
• Используйте кабели с медными жилами и сечением 0,5–1,5 мм2 - оптимально для входа PG и надёжного контакта.
• При монтаже на вибрирующем оборудовании закрепите выключатель с помощью контргайки или виброгасящих прокладок.
• Не затягивайте кабельный ввод слишком сильно - можно повредить уплотнение и нарушить защиту IP52.
• Артикул 439025 - это конкретная модификация с толкателем. Если нужен другой тип срабатывания (роликовый, рычажный), выбирайте другую модель из серии YBLX-K3.
