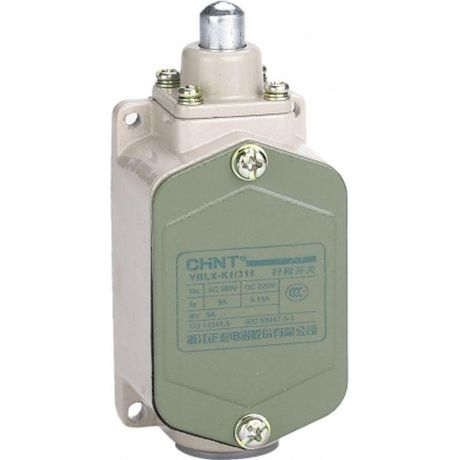

Выключатель путевой YBLX-K1/311 прямого действия (R) | 441039 CHINT

Выключатель путевой YBLX-K1/311 прямого действия (R) от CHINT - это надёжный концевой выключатель с купольным толкателем, предназначенный для точной фиксации положения механизмов в автоматизированных системах. Артикул 441039 обеспечивает управление движением на станках, конвейерах и других устройствах с высокой механической нагрузкой.

Назначение и область применения

YBLX-K1/311 прямого действия (R) применяется для автоматического прекращения, переключения или регулировки движения механизмов при достижении заданного предела. Он реагирует на физическое воздействие - когда объект касается толкателя, выключатель замыкает или размыкает контактную группу. Подходит для использования в системах, где требуется жесткая фиксация позиций: станки с ЧПУ, конвейеры, лифты, шлюзы, приводы затворов.

Технические характеристики

• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Номинальный ток: до 5 А переменного тока (AC-15) при напряжении 24–230 В; до 0,15 А постоянного тока (DC-13) при 24–230 В
• Тип подключения: клеммная колодка - удобна для быстрого монтажа проводов
• Тип элемента управления: купольный толкатель - устойчив к боковым усилиям, требует минимального усилия срабатывания
• Степень защиты: IP52 - защищён от пыли (не полностью герметичен) и капель воды, падающих под углом до 15°
• Корпус: металлический - прочный, рассеивает тепло, устойчив к деформации
• Рабочая температура: от –5 C до +40 C - не предназначен для экстремальных условий
• Габариты: 100×44×41 мм - компактный размер для установки в ограниченном пространстве

Совместимость и монтаж

YBLX-K1/311 прямого действия (R) совместим с большинством стандартных креплений для концевых выключателей. Установка осуществляется через два крепёжных отверстия в основании корпуса. Клеммник позволяет подключить провода сечением до 2,5 мм2. Для правильной работы важно, чтобы толкатель находился в зоне прямого контакта с движущимся элементом - избегайте косых ударов, они снижают срок службы. Максимальное усилие срабатывания невелико - достаточно легкого касания.

Безопасность и стандарты

Выключатель YBLX-K1/311 прямого действия (R) соответствует требованиям к применению в системах безопасности: его используют для аварийной остановки, ограничения хода и предотвращения выхода оборудования за допустимые границы. Соответствует международным стандартам на коммутационные аппараты для слаботочных и силовых цепей. Применяется в соответствии с IEC 60947-5-1.

Преимущества

• Два типа контактов (НО+НЗ) позволяют реализовать сложные логические схемы без внешних реле
• Металлический корпус повышает долговечность при частых срабатываниях
• Купольный толкатель устойчив к смещению и не требует точной юстировки
• Поддержка широкого диапазона напряжений - один прибор работает как в слаботочных, так и в силовых цепях
• Изготовлен компанией CHINT - известный производитель с проверенной качественной базовой линейкой

Ограничения применения

• Не подходит для помещений с повышенной запылённостью - IP52 не гарантирует полную защиту от пыли
• Не предназначен для эксплуатации ниже –5 C и выше +40 C - возможны отказы при холоде или перегреве
• Недостаточно для высоких импульсных нагрузок - максимальный ток DC-13 всего 0,15 А, нельзя использовать для управления мощными нагрузками напрямую
• Не имеет функции самоблокировки - после срабатывания необходимо вернуть толкатель в исходное положение

Примеры использования

• На конвейере: останавливает ленту при достижении крайнего положения
• На станке с ЧПУ: сигнализирует о завершении прохода инструмента
• В лифте: фиксирует положение кабины на этажах
• В системе затвора: контролирует полное закрытие клапана
• В автоматических воротах: определяет крайние точки открывания/закрывания

Практические советы

• Перед установкой проверьте, что толкатель свободно двигается - не должно быть трения или заеданий
• При использовании в цепях постоянного тока соблюдайте полярность - хотя выключатель не чувствителен к ней, контакты служат дольше при правильном подключении
• Для длительной работы в условиях вибрации используйте дополнительные демпферы или резиновые прокладки
• Не забудьте учесть посадочные размеры: корпус 100×44×41 мм требует минимум 110 мм свободного места вокруг
• Артикул 441039 - это модель с прямым действием, не путать с рычажными аналогами. Выключатель YBLX-K1/311 прямого действия (R) не требует больших ходов - идеален для компактных решений
