Микропереключатель МП 1104М исп.01 Электротехник ET523363

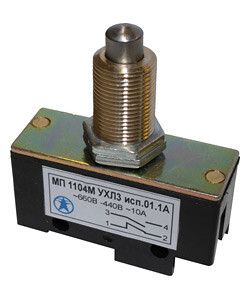

Микровыключатель МП 1104М УХЛ3 исп.01.1А от Электротехник - компактный механический переключатель с мгновенным действием, предназначенный для надёжной коммутации цепей управления в автоматизированных системах. Его используют там, где требуется точно зафиксированное срабатывание при достижении заданного положения объекта - например, на конечных выключателях станков или ленточных конвейерах.

Назначение и область применения

Микровыключатель МП 1104М УХЛ3 исп.01.1А применяется для включения и отключения слаботочных и силовых цепей управления при механическом воздействии. Он реагирует на контакт с упором или рычагом, что делает его идеальным для контроля положения движущихся деталей. Подходит для установки на стационарном оборудовании: металлорежущие станки, конвейеры, лифты, системы автоматического закрывания дверей. Применяется в системах, требующих высокой надёжности срабатывания - в том числе в функциях безопасности, таких как аварийная остановка или ограничение хода.

Технические характеристики

• Номинальное напряжение: до 660 В переменного тока (50 Гц), до 440 В постоянного тока
• Номинальный ток: 10 А
• Конфигурация контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО) - двухполюсный режим
• Тип действия: мгновенное переключение - контакт изменяет состояние сразу при достижении порогового усилия
• Управление: толкатель сферический, фронтального типа - активируется прямым давлением по оси устройства
• Степень защиты: IP00 - нет защиты от пыли и воды; используется только внутри закрытых корпусов
• Материал корпуса: пластик
• Рабочая температура: от –45 C до +85 C
• Габариты: 50×20×60 мм
• Способ монтажа: на монтажную плату (PCB) через выводы
• Крепление: снабжён гайками и винтом для фиксации на плате

Совместимость и монтаж

Микровыключатель МП 1104М УХЛ3 исп.01.1А рассчитан на поверхностный монтаж на печатную плату. Для установки необходимо просверлить отверстия под выводы и залудить их. Крепление осуществляется с помощью прилагаемых гаек и винта - они обеспечивают жёсткую фиксацию и предотвращают люфт. Убедитесь, что посадочные отверстия соответствуют шагу выводов. Не используйте этот микровыключатель в качестве внешнего элемента - из-за IP00 он не защищён от влаги, пыли и механических повреждений. Только внутренняя установка в герметичных щитах или корпусах.

Безопасность и стандарты

Изделие соответствует требованиям к применению в функциях безопасности: его мгновенное действие обеспечивает быстрое отключение при аварийных ситуациях. Произведено в соответствии с отраслевыми стандартами на микропереключатели. Гарантийный срок - 2 года с момента ввода в эксплуатацию.

Преимущества

• Высокая механическая долговечность благодаря проверенной конструкции серии МП
• Широкий диапазон рабочих температур позволяет использовать в суровых условиях (например, холодильных камерах или на открытом воздухе внутри корпуса)
• Фронтальный толкатель сферической формы снижает риск заедания при боковом воздействии
• Наличие гаек и винтов упрощает сборку и исключает смещение при вибрации
• Двухполюсная схема (1НЗ+1НО) даёт гибкость в проектировании цепей управления

Ограничения применения

• Не предназначен для установки вне защищённых корпусов - степень защиты IP00 не допускает воздействия пыли, влаги, масла
• Не рекомендуется для коммутации нагрузок выше 10 А или напряжений свыше 660 В переменного / 440 В постоянного тока
• Не подходит для частого ручного оперирования - предназначен для работы с упорами, а не кнопками
• Пластиковый корпус не выдерживает агрессивных химических сред - избегайте контакта с растворителями, кислотами, щелочами

Примеры использования

• Концевой выключатель на штоке гидроцилиндра - срабатывает при полном выдвижении
• Ограничитель хода на конвейере - останавливает ленту при достижении крайней точки
• Автоматическое отключение двигателя при открывании крышки оборудования
• Система сигнализации наличия детали в позиционере

Практические советы

• При монтаже на плату следите за правильным направлением толкателя - он должен свободно перемещаться без трения о стенки корпуса
• Учитывайте посадочный размер: габариты 50×20×60 мм - выбирайте место с достаточным запасом по глубине
• Для увеличения срока службы избегайте ударных нагрузок на толкатель - лучше использовать мягкие упоры
• Перед первым включением проверьте целостность контактов тестером - особенно после длительного хранения
• Микровыключатель МП 1104М УХЛ3 исп.01.1А совместим с большинством стандартных плат управления - легко заменяется аналогами серии МП
