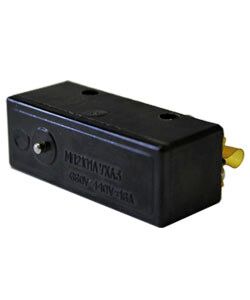

Микровыключатель МП 2101 исп. 03 16А Электротехник ET006839

Микровыключатель МП 2101 исполнение 03, У3, IP00, толкатель, базовый, винт от бренда Электротехник - это надёжный механический переключатель для управления электрическими цепями в автоматизированных системах. Он срабатывает при физическом контакте с упором, что делает его идеальным решением для контроля положения механизмов. Артикул et006839 соответствует серийному исполнению с толкателем и креплением на винты.

Назначение и область применения

Микровыключатель МП 2101 предназначен для коммутации цепей управления в устройствах, где требуется точно зафиксированная реакция на перемещение детали. Применяется там, где важна точность срабатывания: на станках, конвейерах, дверях лифтов, механизмах автоподачи, в системах безопасности. Подходит для работы с переменным током до 660 В/50 Гц и постоянным током до 440 В. Устанавливается на подвижные или неподвижные части стационарного оборудования.

Технические характеристики

• Тип изделия: микропереключатель
• Количество контактов: 2 (один нормально замкнутый, один нормально разомкнутый)
• Номинальный ток: 10 А
• Напряжение: до 660 В переменного тока, до 440 В постоянного тока
• Степень защиты: IP00 - отсутствие защиты от внешних воздействий (пыли, воды, прикосновений)
• Рабочий диапазон температур: от -40 C до +80 C
• Материал корпуса: пластик
• Тип элемента управления: толкатель (базовый, прямой)
• Способ монтажа: на винты

Совместимость и монтаж

Микровыключатель МП 2101 крепится через два отверстия под винты - типичный способ для промышленной установки. Для правильной работы важно обеспечить жёсткую фиксацию корпуса, чтобы избежать люфта при срабатывании. Диаметр отверстий под винты не указан, но обычно соответствуют стандартным M3–M4. Клеммы для проводов доступны снизу - удобны для подключения шлейфами или одножильными проводами сечением до 1,5 мм2. Учитывайте, что IP00 требует обязательной установки внутри закрытого корпуса или щита.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам управления для промышленного оборудования. Нет указаний на соответствие конкретным международным стандартам (IEC, GOST), однако параметры напряжения и тока соответствуют распространённым практикам в России и странах СНГ. Гарантийный срок - 2 года с момента ввода в эксплуатацию.

Преимущества

• Высокая механическая долговечность - рассчитан на многократные срабатывания
• Устойчивость к широкому диапазону температур, включая низкие (-40 C)
• Простая и проверенная конструкция с толкателем - минимум отказов
• Надёжное контактное давление - уменьшает риск подгорания при нагрузке 10 А

Ограничения применения

• Не применяется в условиях открытого воздуха, повышенной запылённости или влажности - степень защиты IP00 исключает любую защиту от окружающей среды
• Не подходит для силовых цепей выше 10 А / 660 В
• Требует внешней защиты (корпус, экран, щит) при использовании в промзоне
• Не рекомендован для частых ударных нагрузок - возможен выход из строя толкателя

Примеры использования

• Фиксация предельного положения стола фрезерного станка
• Контроль открытия/закрытия двери в автоматической линии сборки
• Остановка конвейера при достижении грузом заданной точки
• Сигнализация наличия детали в зоне захвата робота

Практические советы

• Перед монтажом проверьте ход толкателя - он должен свободно нажиматься без усилия, но не иметь люфта после срабатывания
• Подключайте провода плотно - слабый контакт при 10 А может вызвать нагрев и повреждение клемм
• Используйте МП 2101 только в составе системы с защитой от перегрузок - сам выключатель не имеет встроенной защиты
• При замене - совмещайте тип толкателя и направление действия: базовый толкатель работает только при прямом нажатии
• Артикул et006839 - это именно исполнение 03 с толкателем; другие исполнения имеют другую форму активатора - не путайте!
