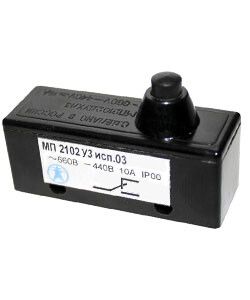

Микровыключатель МП 2102Л УХЛ3 исп. 03 IP00 толкатель с увеличенным рабочим ходом базовый винты Электротехник ET006840

Микровыключатель МП2102 УХЛ3 исп.3 IP00, толкатель с увеличенным ходом, базовый, винт от бренда Электротехник предназначен для надёжной коммутации слаботочных цепей управления в автоматических системах, где требуется фиксированное срабатывание при достижении заданного положения. Его конструкция с увеличенным ходом толкателя обеспечивает стабильную работу даже при небольших отклонениях в механическом приводе.

Назначение и область применения

Микровыключатель МП2102 УХЛ3 исп.3 IP00, толкатель с увеличенным ходом, базовый, винт используется для контроля положения механизмов в автоматизированных системах. Он срабатывает при контакте с упором - например, когда деталь достигает крайнего положения. Применяется в станках, конвейерах, лифтах, устройствах автоматической сборки и других стационарных установках, где нужна точная фиксация момента срабатывания.

Технические характеристики

• Тип: микропереключатель с одним нормально замкнутым (1NC) и одним нормально разомкнутым (1NO) контактами
• Рабочее напряжение: до 660 В переменного тока (50 Гц), до 440 В постоянного тока
• Номинальный ток: 10 А
• Степень защиты: IP00 - без защиты от внешних воздействий, доступны только клеммы
• Тип элемента управления: толкатель с увеличенным ходом - позволяет работать при больших допусках в перемещении
• Способ монтажа: на печатную плату (SMD/PTH), без крепления болтами
• Диапазон температур: от -40 C до +80 C
• Габариты: 50 × 39 × 18 мм
• Материал корпуса: пластик
• Количество переключающих контактов: два (1NO+1NC)

Совместимость и монтаж

Микровыключатель МП2102 УХЛ3 исп.3 IP00, толкатель с увеличенным ходом, базовый, винт монтируется непосредственно на печатную плату через выводы. Для правильной установки важно соблюдать расположение отверстий под выводы - они соответствуют стандартному шагу 12,5 мм между центрами. Крепление осуществляется пайкой. Учитывайте, что корпус не имеет крепёжных отверстий - он не фиксируется в корпусе или раме, а только припаивается к плате. Подходящие места монтажа - внутренние схемы управления, где есть жесткая фиксация платы и предварительно установленный упор.

Безопасность и стандарты

Изделие соответствует требованиям к работе в условиях промышленной автоматизации. Отсутствие степени защиты (IP00) требует обязательного размещения внутри закрытых корпусов или щитов, защищённых от пыли, влаги и механических повреждений. Напряжение и ток рассчитаны на применение в соответствии с ГОСТ Р 50030.5.1–2010 (IEC 60947-5-1).

Преимущества

• Увеличенный ход толкателя снижает риск ложного срабатывания из-за неточного позиционирования
• Наличие двух типов контактов (1NO+1NC) позволяет использовать его в схемах с самоблокировкой или реверсом
• Широкий диапазон рабочих температур (-40…+80 C) делает его пригодным для работы в холодных и жарких помещениях
• Пластиковый корпус устойчив к коррозии и не проводит ток, исключая риски пробоя

Ограничения применения

• Не применяется во влажных, пыльных или агрессивных средах - степень защиты IP00 не предусматривает никакую защиту
• Не подходит для монтажа вне электронных плат - отсутствуют крепёжные элементы
• Запрещено использование в цепях выше 660 В переменного или 440 В постоянного тока
• Не рекомендован для высокочастотных операций более 1000 циклов в минуту - возможен быстрый износ контактов

Примеры использования

• Фиксация конечного положения стола станка ЧПУ
• Определение наличия заготовки на конвейере
• Контроль открытия/закрытия люка в автоматическом шкафе
• Сигнализация остановки механизма при достижении предельного положения

Практические советы

• Перед пайкой проверьте совпадение габаритов с местом на плате - размеры 50×39×18 мм требуют свободного пространства вокруг
• При использовании толкателя с винтом - регулируйте глубину упора так, чтобы усилие на толкатель было минимальным; избыточная нагрузка сокращает срок службы
• Подбирайте материал упора - лучше использовать металл или прочный пластик, избегая мягких материалов, которые деформируются
• Убедитесь, что в схеме учтена возможность одновременного использования обоих контактов - 1NO и 1NC можно применять параллельно для создания безопасных цепей
• При замене - используйте аналогичную модель МП2102 УХЛ3 исп.3 IP00, толкатель с увеличенным ходом, базовый, винт от Электротехник, поскольку другие модификации могут иметь другой ход или расстояние между выводами
