Микропереключатель МП 1107М исп.01 Электротехник ET523361

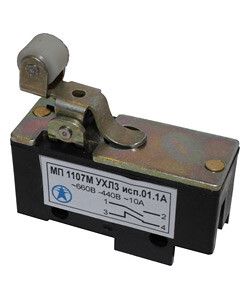

Микровыключатель МП 1107М УХЛ3 исп.01.1А - двухполюсный микропереключатель с рычагом и роликом, рассчитанный на работу в цепях управления до 660 В переменного и 440 В постоянного тока. Бренд Электротехник предлагает эту модель для точечной автоматизации в условиях широкого температурного диапазона. Артикул et523361 соответствует базовой версии с монтажом на винты.

Назначение и область применения

Микровыключатель МП 1107М УХЛ3 исп.01.1А используется для автоматического включения или выключения электрических цепей при достижении механическим объектом заданного положения. Подходит для контроля перемещений в системах с ограниченным пространством: станки, конвейеры, двери лифтов, механизмы зажима, регулируемые платформы. Применяется там, где требуется надёжная фиксация состояния через физический контакт - например, при срабатывании упора или ролика на движущемся элементе.

Технические характеристики

• Номинальное напряжение: до 660 В переменного тока (50 Гц), до 440 В постоянного тока
• Номинальный ток: 10 А
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Тип переключения: мгновенный - контакт изменяет состояние сразу при достижении порогового усилия
• Управление: рычаг с роликом - обеспечивает плавное и равномерное воздействие без заеданий
• Степень защиты: IP00 - без защиты от пыли и воды; требует установки внутри закрытых корпусов
• Материал корпуса: термостойкий пластик
• Рабочий температурный диапазон: от –45 C до +85 C
• Габариты: 50×20×49 мм
• Способ монтажа: крепление на винты

Совместимость и монтаж

Микровыключатель МП 1107М УХЛ3 исп.01.1А монтируется на поверхность с помощью двух винтов, расположенных по бокам корпуса. Для правильной установки необходимо соблюдать посадочные отверстия с шагом 44 мм между центрами. Клеммы для проводов доступны сверху - удобны для подключения одножильными проводами сечением до 2,5 мм2. Не предназначен для монтажа в открытом виде - из-за IP00 требуется помещение в защитную оболочку или корпус оборудования. Совместим с большинством стандартных механизмов управления, использующих рычажные системы с роликовыми упорами.

Безопасность и стандарты

Микровыключатель МП 1107М УХЛ3 исп.01.1А допущен к применению в функциях безопасности согласно заявленному производителем назначению. Соответствует требованиям к устройствам аварийной остановки и позиционирования в соответствии с ГОСТ Р 51322.1–2014. Температурный диапазон (-45…+85 C) позволяет использовать его в холодильных камерах, на открытых площадках и в помещениях с высокими тепловыми нагрузками.

Преимущества

• Высокая механическая долговечность благодаря качественному внутреннему механизму
• Устойчивость к экстремальным температурам - работает даже в суровых климатических условиях
• Чёткое мгновенное переключение снижает риск зависания контактов
• Рычаг с роликом минимизирует трение и износ при многократном использовании
• Простая замена - не требует специальных инструментов при обслуживании

Ограничения применения

• Не применяется во внешних условиях без дополнительной защиты - степень IP00 исключает использование в сыром, запылённом или агрессивном окружении
• Не рекомендован для работы с токами выше 10 А - возможна сварка контактов и выход из строя
• Не подходит для частых импульсных нагрузок с высокой частотой (>1000 операций/час) без учёта ресурса механизма
• Не предназначен для установки в взрывоопасных зонах - отсутствуют сертификаты ATEX или IECEx

Примеры использования

• Фиксация крайнего положения стола станка ЧПУ при завершении хода
• Автоматическое отключение двигателя конвейера при достижении грузом предельной точки
• Контроль открывания двери шкафа или люка в оборудовании
• Определение наличия детали в сборочном модуле через упор с роликом
• Системы аварийной остановки - при сдвиге защитного экрана микровыключатель размыкает цепь питания

Практические советы

• Перед установкой проверьте свободный ход рычага - он должен двигаться без заеданий и лишнего усилия
• Используйте провода с жилами не более 2,5 мм2 - большие сечения могут повредить клеммы
• Обеспечьте минимальный зазор между роликом и упором - идеальный контакт достигается при силе нажатия 0,5–2 Н
• При работе в условиях вибраций дополнительно закрепите корпус клеем или контргайками
• Не затягивайте монтажные винты слишком сильно - это может деформировать корпус и нарушить работу механизма
• Для длительной службы рекомендуется периодическая проверка контактов на наличие нагара - особенно при работе с индуктивными нагрузками
