Микропереключатель МП 1107М исп.03 Электротехник ET541430

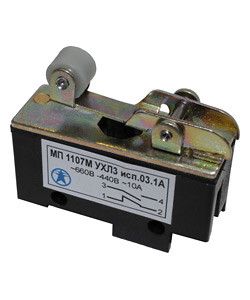

Микровыключатель МП 1107М УХЛ3 исполнение 03.1А - компактный двухполюсный микропереключатель с рычагом и роликом, рассчитанный на коммутацию цепей управления до 10 А и 660 В. Бренд Электротехник предлагает эту модель для точечного срабатывания в автоматических системах, где важна надежность механического контакта. Артикул et541430 соответствует стандартному исполнению для монтажа на плату.

Назначение и область применения

Микровыключатель МП 1107М УХЛ3 исполнение 03.1А предназначен для автоматического включения и выключения электрических цепей управления при достижении объектом заданной позиции. Он реагирует на физическое воздействие через рычаг с роликом - например, когда деталь на конвейере или движущийся механизм касается упора. Подходит для использования в стационарном оборудовании: станках, лифтах, автоматических линиях, устройствах контроля положения. Применяется в цепях переменного тока до 660 В / 50 Гц и постоянного тока до 440 В.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 660 В (переменный ток), до 440 В (постоянный ток)
• Конфигурация контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Тип переключения: мгновенный (быстрое срабатывание без задержки)
• Управление: прямой рычаг с роликом - снижает трение и износ при скольжении
• Степень защиты: IP00 - без защиты от пыли и воды, требует внешней герметизации
• Материал корпуса: пластик
• Рабочая температура: от –45 C до +85 C
• Габариты: 50 × 20 × 49 мм
• Способ монтажа: на печатную плату (SMD-тип, без крепления болтами)

Совместимость и монтаж

Микровыключатель МП 1107М УХЛ3 исполнение 03.1А монтируется исключительно на печатную плату. Для этого используются выводы, которые впаиваются в отверстия платы. Крепление винтом или зажимом невозможно - он не имеет монтажных отверстий. Убедитесь, что габариты 50×20×49 мм подходят под расположение на плате. Роликовый рычаг ориентирован параллельно поверхности платы - направление действия упора должно совпадать с осью рычага. Не допускается механическая нагрузка на корпус во время пайки - это повредит внутренние механизмы.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам функции безопасности - может использоваться в аварийных остановках, предельных выключателях и других критичных контурах. Однако из-за степени защиты IP00 не применяется в условиях повышенной запыленности, влаги или агрессивной среды без дополнительной защиты (корпуса, экрана, кожуха). Сертификаты не указаны - проверьте соответствие местным нормам при проектировании.

Преимущества

• Высокая надежность за счет мгновенного переключения - минимум времени реакции
• Рычаг с роликом обеспечивает плавное срабатывание даже при высоких скоростях движения
• Широкий диапазон рабочих температур позволяет использовать в холодильных камерах и жарких цехах
• Двухполюсная схема (1НЗ+1НО) даёт гибкость в организации логики управления
• Компактные размеры позволяют устанавливать в ограниченном пространстве

Ограничения применения

• Не используется вне закрытых корпусов - IP00 не защищает от пыли, влаги, масла
• Недопустимо применение в цепях выше 10 А или 660 В - риск сваривания контактов
• Не подходит для частых ударных нагрузок - возможен выход из строя пружинного механизма
• Только монтаж на плату - нельзя крепить на стенку или раму
• Не рекомендован для взрывоопасных зон без специальной защиты

Примеры использования

• Оконечный выключатель на конвейере - остановка при достижении крайнего положения
• Датчик положения двери в шкафу оборудования - сигнал “дверь закрыта”
• Автоматический выключатель в станке при смене инструмента
• Функция аварийной остановки в подъёмниках - срабатывает при касании упора
• Контроль хода возвратно-поступательного механизма

Практические советы

• При монтаже на плату используйте паяльник с регулируемой температурой - не более 260 C, время пайки - не более 3 секунд на контакт
• Обеспечьте свободный ход рычага - не допускайте бокового усилия, которое может деформировать механизм
• Выбирайте материал упора с низким коэффициентом трения (например, полиуретан или тефлон) - продлит срок службы ролика
• Для работы в условиях вибраций дополнительно закрепите плату с помощью демпферов
• Проверяйте целостность контактов мультиметром перед первым включением - особенно после длительного хранения
• Учитывайте, что гарантия действует 2 года со дня ввода в эксплуатацию - сохраняйте документы о монтаже и тестировании
