Микропереключатель МП-1107м/03 (прямой рычаг с роликом-винт-крепление базовое) | 347466 КЭАЗ

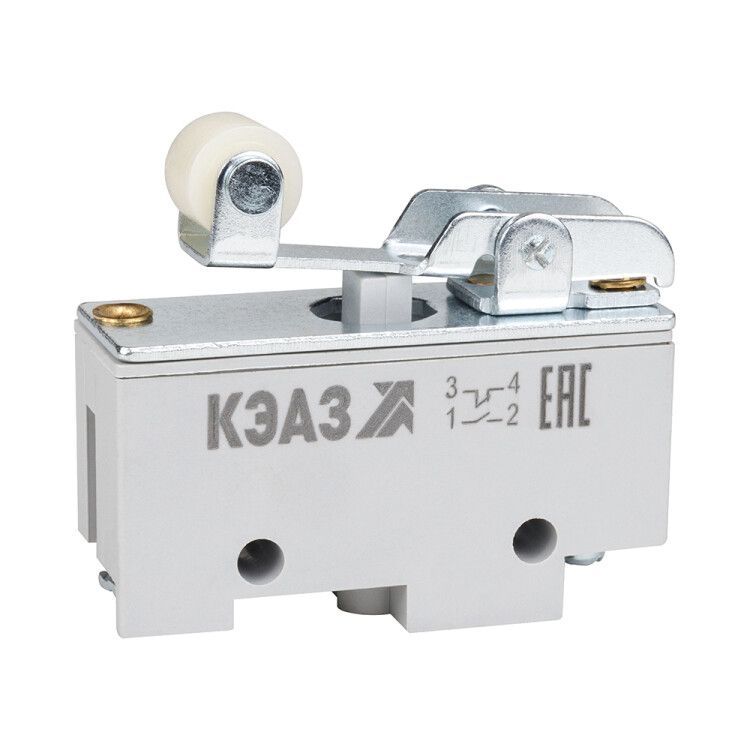

Микропереключатель МП-1107м/03 (прямой рычаг с роликом, винт-крепление базовое) 1НО 1НЗ мгновенный, пластик от КЭАЗ предназначен для надёжной коммутации цепей управления в автоматических системах. Его компактная конструкция и мгновенное действие позволяют использовать устройство там, где важна точность срабатывания - например, на станках, конвейерах или в устройствах безопасности.

Назначение и область применения

Микропереключатель МП-1107м/03 применяется для контроля положения движущихся частей оборудования. Он срабатывает при физическом контакте с объектом - например, когда деталь достигает крайнего положения. Устройство подходит для управления цепями переменного тока до 690 В и постоянного тока до 440 В, а также для слаботочных цепей (12 В, 0,05 А). Часто используется в промышленной автоматизации: на ленточных конвейерах, лифтах, дверях машин, станках с ЧПУ и других системах, требующих точного позиционирования.

Технические характеристики

• Тип переключателя: Концевой, мгновенного действия
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Общее число переключающих контактов: 2
• Номинальное напряжение: до 690 В AC / 440 В DC
• Номинальный ток: 35 А
• Тип элемента управления: Прямой рычаг с роликом - снижает трение, обеспечивает плавное срабатывание
• Способ подключения: Зажимные клеммы - быстрый монтаж без пайки
• Материал корпуса: Пластик - легкий, устойчив к химическим воздействиям
• Степень защиты IP: IP00 - без защиты от пыли и воды; требуется внешняя изоляция или корпус
• Соответствие стандартам: DIN EN 50041

Совместимость и монтаж

Микропереключатель МП-1107м/03 крепится на винты через базовую площадку - удобно для установки на рамы, направляющие или стационарные платформы. Подключение осуществляется через зажимные клеммы: зачищенные провода вставляются и затягиваются отверткой. Для правильной работы важно соблюдать угол нажатия рычага - он должен быть перпендикулярным к поверхности, которая его активирует. Диаметр вала рычага соответствует стандартным приводам, но проверьте совпадение габаритов перед заказом. Не рекомендуется монтировать в условиях высокой запылённости без дополнительной защиты - IP00 не предохраняет от внешних факторов.

Безопасность и стандарты

Микропереключатель МП-1107м/03 соответствует стандарту DIN EN 50041, что подтверждает соответствие требованиям к конструкции и испытаниям для промышленных выключателей. Устройство допущено к использованию в функциях безопасности - например, для аварийной остановки или контроля границ зоны движения. Однако из-за отсутствия степени защиты (IP00) его нельзя устанавливать в средах с брызгами, влагой или пылью без дополнительного кожуха или герметичной камеры.

Преимущества

• Мгновенное срабатывание - контакт замыкается/размыкается сразу при достижении порогового положения, без задержек
• Наличие защиты от самопроизвольного включения - исключает ложные срабатывания при вибрациях
• Широкий выбор типоисполнений в серии МП - можно подобрать аналог с другим рычагом, если потребуется изменить способ активации
• Зажимные клеммы - экономят время при монтаже и ремонте
• Пластиковый корпус - устойчив к коррозии, не требует окраски или антикоррозийной обработки

Ограничения применения

• Не предназначен для установки в открытом виде - IP00 не защищает ни от пыли, ни от влаги
• Не рассчитан на работу в агрессивных средах (кислоты, щелочи, масла) без внешней защиты
• Максимальный ток 35 А - не подходит для силовых цепей выше этого значения
• Рабочая температура не указана - следует избегать экстремальных значений (ниже -25C и выше +60C без проверки документации производителя)
• Не имеет механической фиксации положения - после срабатывания рычаг возвращается в исходное состояние самостоятельно

Примеры использования

• Остановка конвейера при достижении изделия крайнего положения
• Аварийная остановка двери шкафа или люка при открывании сверх допустимых пределов
• Фиксация положения стола станка с ЧПУ при возврате в начальную точку
• Контроль наличия заготовки в механизме подачи
• Индикация завершения цикла в автоматической сборочной линии

Практические советы

• Перед установкой проверьте, чтобы рычаг с роликом свободно двигался - не должно быть перекосов или трения о соседние детали
• Для работы в пыльных помещениях используйте дополнительный защитный кожух или трубчатый колпачок
• При подключении к слаботочным цепям (например, 12 В) убедитесь, что ток нагрузки не ниже 0,05 А - слишком малые токи могут вызвать оксидацию контактов
• Не затягивайте винты крепления чрезмерно - это может деформировать пластиковый корпус
• Если нужна более прочная защита - выберите другие модели серии МП с IP65/IP67
• Артикул 347466 - это конкретное исполнение с прямым рычагом. Для других вариантов (например, с качающимся рычагом) ищите другие артикулы в каталоге КЭАЗ
