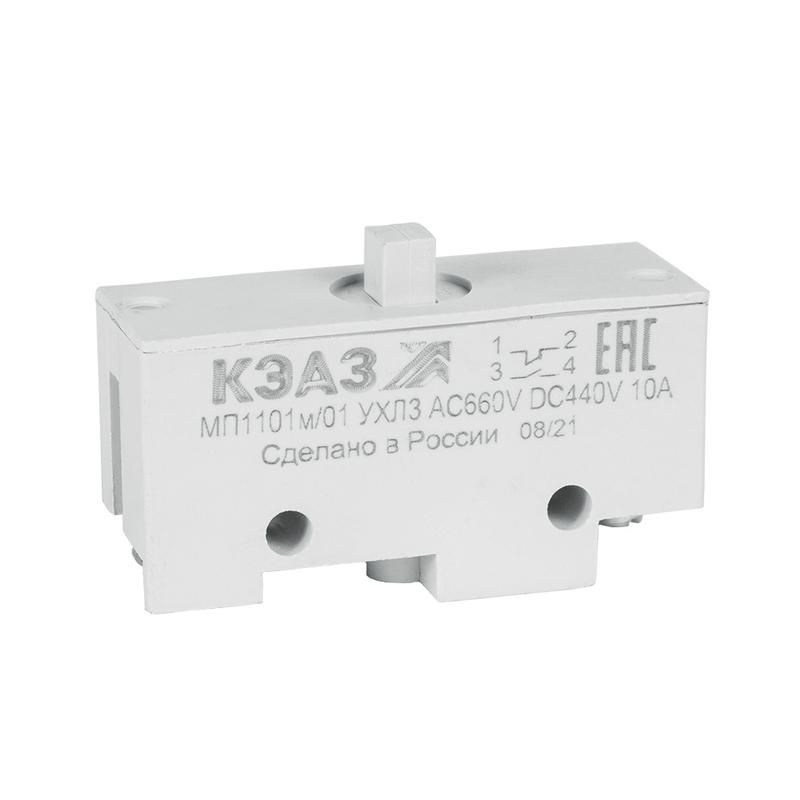

Микропереключатель МП-1101м/01 (толкатель-винт-базовый) | 303983 КЭАЗ

Микропереключатель МП-1101м/01 (толкатель-винт-базовый) от КЭАЗ - компактное устройство для надёжной коммутации слаботочных и силовых цепей в автоматических системах. Он используется там, где требуется физическое срабатывание от механического воздействия - например, при достижении предельного положения детали. Артикул 303983 соответствует базовой версии с толкателем-винтом и рассчитан на работу в промышленных условиях.

Назначение и область применения

Микропереключатель МП-1101м/01 применяется для передачи сигнала в системы управления при достижении объектом заданного положения. Подходит для контроля перемещений в механизмах: станках, конвейерах, дверях, клапанах, лифтах. Устанавливается на подвижные или неподвижные части стационарного оборудования. Может использоваться как в цепях управления (до 660 В переменного и 440 В постоянного тока), так и в слабых цепях - например, для сигнализации при 12 В и токе 0,05 А.

Технические характеристики

• Номинальное напряжение: до 690 В (переменного и постоянного тока)
• Номинальный рабочий ток: 35 А
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Тип действия: мгновенное переключение - контакт изменяет состояние сразу при достижении порогового усилия
• Тип элемента управления: толкатель-винт - позволяет регулировать глубину срабатывания поворотом винта
• Материал корпуса: пластик
• Степень защиты: IP00 - отсутствие защиты от пыли и воды; требует установки в защищённом месте
• Способ монтажа: на монтажные элементы - через крепёжные отверстия в основании

Совместимость и монтаж

Микропереключатель МП-1101м/01 монтируется на специальные кронштейны, планки или платформы, предусмотренные конструкцией оборудования. Для надёжной фиксации используйте болты или винты подходящего диаметра - посадочные отверстия рассчитаны под стандартные крепления. Убедитесь, что толкатель-винт свободно движется вдоль оси и не испытывает боковых нагрузок. Регулировка хода осуществляется вращением винта: чем дальше он выдвинут, тем меньше усилие необходимо для срабатывания.

Безопасность и стандарты

Микропереключатель МП-1101м/01 сертифицирован для применения в системах безопасности, что подтверждает его соответствие требованиям к отказоустойчивости в аварийных ситуациях. Однако из-за степени защиты IP00 не допускается использование во влажных, запылённых или агрессивных средах без дополнительной защиты (корпуса, кожуха, герметизации).

Преимущества

• Высокая коммутационная способность - 35 А позволяет работать с мощными нагрузками без внешних реле
• Гибкая регулировка срабатывания благодаря толкателю-винту - можно точно настроить момент активации
• Надёжные контакты с двойным функционалом (НО+НЗ) - позволяют реализовать логические схемы без дополнительных устройств
• Совместимость с системами безопасности - обеспечивает безопасную остановку оборудования при срабатывании

Ограничения применения

• Не предназначен для открытой установки - IP00 не защищает от пыли, влаги, масла и механических повреждений
• Не рекомендован для частых циклов с высокими импульсными нагрузками свыше 35 А - возможен быстрый износ контактов
• Работает только при механическом воздействии - не подходит для дистанционного или электронного управления
• Из-за пластикового корпуса не следует использовать в условиях экстремальных температур выше +60 C или ниже −25 C

Примеры использования

• Остановка конвейера при достижении изделия крайнего положения
• Фиксация положения двери шкафа или люка в системе безопасности
• Сигнализация окончания движения стола станка ЧПУ
• Аварийная остановка при смещении защитного экрана
• Контроль уровня в ёмкостях с поплавковым механизмом

Практические советы

• Перед установкой проверьте, чтобы толкатель-винт двигался без заклинивания - смажьте резьбу графитовой смазкой, если есть риск засорения
• При работе с переменным током 50–60 Гц соблюдайте максимальное напряжение 660 В - превышение снижает срок службы контактов
• Для защиты от пыли и влаги используйте внешние кожухи или термоусадочные трубки на выводах
• Не затягивайте крепёж слишком сильно - это может деформировать пластиковый корпус и нарушить работу толкателя
• Проверяйте целостность контактов каждые 6–12 месяцев при интенсивном использовании - особенно в цепях с высоким током
