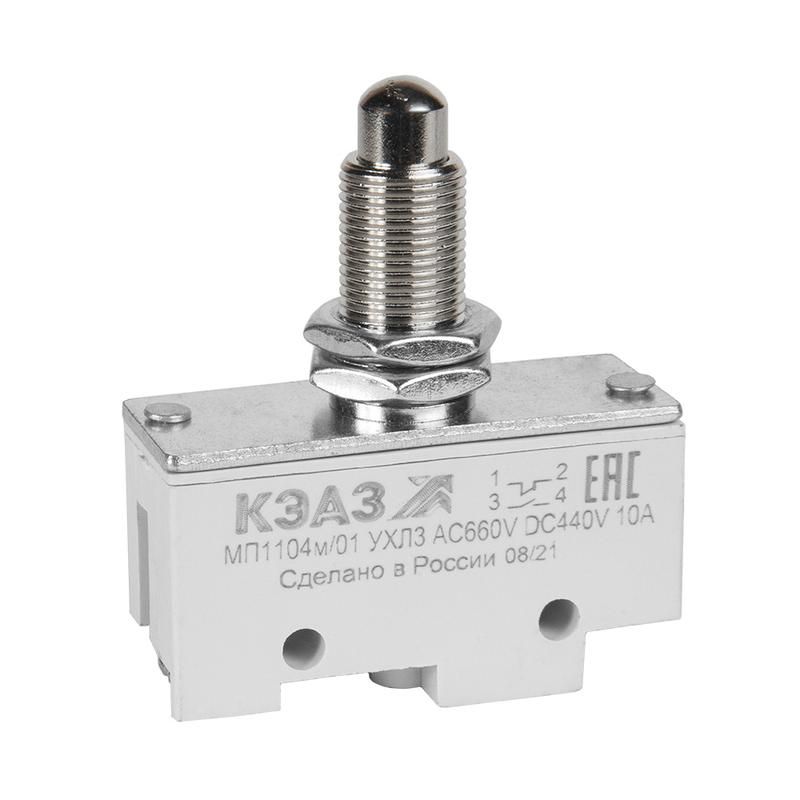

Микропереключатель МП-1104м/01 (толкатель шток-винт-фронт.гайк.) | 303984 КЭАЗ

Микропереключатель МП-1104м/01 (толкатель шток-винт-фронтальная гайка) от КЭАЗ - это компактный концевой выключатель с мгновенным действием, предназначенный для надёжной коммутации слаботочных и силовых цепей в автоматизированных системах. Артикул 303984 используется там, где требуется фиксация положения движущихся элементов - например, на станках, конвейерах или устройствах безопасности.

Назначение и область применения

Микропереключатель МП-1104м/01 применяется для передачи сигнала при достижении объектом заданного положения. Он реагирует на механическое воздействие через толкатель и замыкает/размыкает электрическую цепь. Подходит для контроля перемещений в стационарных установках: на ленточных конвейерах, дверях лифтов, механизмах зажима, регулируемых узлах оборудования. Может использоваться как в цепях управления (до 12 В / 0,05 А), так и в силовых цепях переменного тока до 660 В / 35 А и постоянного - до 440 В / 35 А.

Технические характеристики

• Тип изделия: Концевой переключатель
• Тип включения: Мгновенный (действует при малейшем смещении толкателя)
• Тип элемента управления: Купольный толкатель с штоком и винтом - обеспечивает жёсткий контакт и возможность регулировки глубины нажатия
• Номинальный рабочий ток: 35 А
• Количество контактов: 1 нормально замкнутый (НЗ), 1 нормально открытый (НО)
• Конструкция корпуса: Специализированная - усиленная для долговечной работы в условиях вибраций
• Материал корпуса: Пластик (негорючий, устойчив к химическим воздействиям)
• Степень защиты: IP00 - без защиты от пыли и воды; требует установки в защищённом месте
• Частота: 50–60 Гц (переменный ток); совместим с постоянным током
• Рабочее напряжение: до 660 В AC / до 440 В DC
• Поддержка систем безопасности: Да - может использоваться в аварийных остановках и интерлок-цепях

Совместимость и монтаж

Микропереключатель МП-1104м/01 монтируется на неподвижную часть установки, а толкатель взаимодействует с подвижным элементом. Для установки используются два крепёжных отверстия в основании корпуса. Шток-винт позволяет точно настроить расстояние срабатывания - поворот винта изменяет длину выхода толкателя. Учитывайте посадочный диаметр: толкатель имеет фронтальную гайку, что даёт возможность фиксации без демонтажа всего узла. Не рекомендуется использовать в средах с высокой запылённостью или влагой из-за отсутствия защиты (IP00).

Безопасность и стандарты

Микропереключатель МП-1104м/01 соответствует требованиям к устройствам подачи команд и сигналов, используемым в системах безопасности. Применяется в цепях аварийной остановки, где надёжность срабатывания критична. Однако отсутствие степени защиты (IP00) требует обязательного размещения внутри корпуса или в защищённой зоне, исключающей доступ посторонних предметов, брызг и пыли.

Преимущества

• Высокая коммутационная способность - 35 А позволяет работать с мощными нагрузками без внешних реле
• Гибкая настройка толкателя благодаря штоку и винту - можно адаптировать под любой ход механизма
• Жесткая конструкция корпуса снижает риск деформации при вибрациях
• Имеет пару НЗ+НО - удобен для создания логических схем (например, “вкл./выкл.” или “состояние”)
• Производится КЭАЗ - проверенная российская продукция с длительным сроком службы в промышленных условиях

Ограничения применения

• Не предназначен для использования во влажных, пыльных или агрессивных средах - степень защиты IP00 не предохраняет от внешнего воздействия
• Не следует устанавливать в местах с возможным попаданием масел, растворителей или металлической стружки - они могут заклинить толкатель
• Не рассчитан на частые ударные нагрузки сверх допустимых значений - при превышении хода толкателя возможна поломка внутренней пружины
• Не подходит для бесконтактного управления - требует прямого механического контакта

Примеры использования

• Фиксация положения стола станка ЧПУ - при достижении крайней точки толкатель срабатывает, останавливая двигатель
• Автоматическая блокировка двери обслуживания - при открывании двери микропереключатель размыкает цепь питания
• Контроль наличия детали на конвейере - при прохождении заготовки толкатель нажимается, формируя сигнал “деталь есть”
• Аварийная кнопка остановки в составе системы безопасности - срабатывает при нажатии, отключая питание

Практические советы

• Перед монтажом проверьте ход толкателя - он должен срабатывать при минимальном усилии, без перегрузки
• Настройте винт толкателя так, чтобы между ним и движущимся элементом был зазор 0,5–1 мм - это продлит срок службы
• Используйте защитные кожухи или трубки вокруг толкателя, если среда содержит пыль, масло или мелкие частицы
• При работе в цепях с низким током (12 В / 0,05 А) убедитесь, что окисление контактов не нарушает проводимость - периодически проверяйте целостность соединений
• Для замены - достаточно открутить фронтальную гайку, вынуть старый прибор и вставить новый, не трогая проводку
