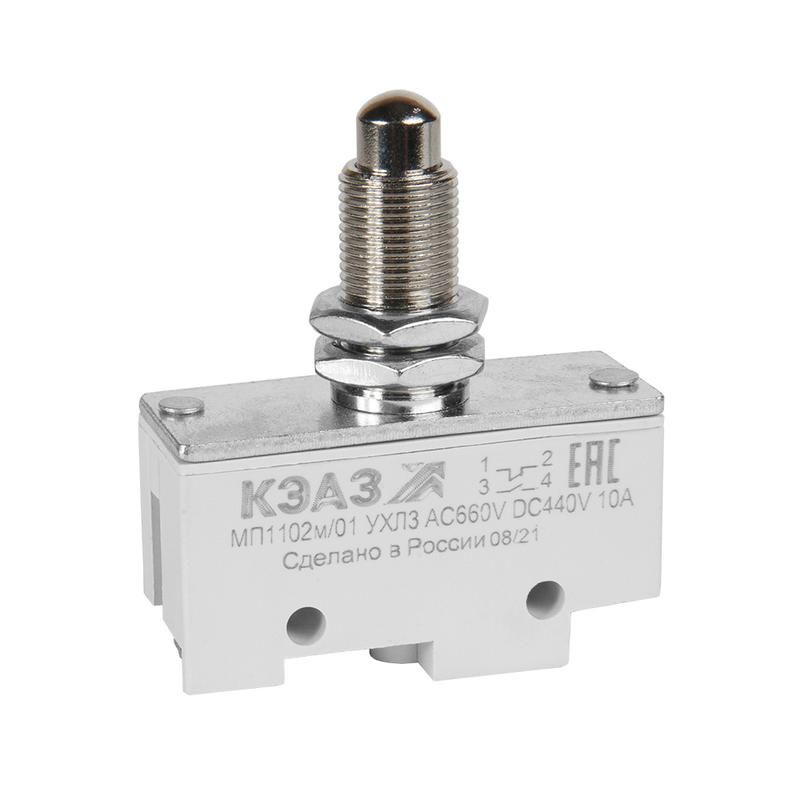

Микропереключатель МП-1102м/01 (толкатель шток-винт-базовый) | 303990 КЭАЗ

Микропереключатель МП-1102м/01 (толкатель шток-винт-базовый) от КЭАЗ - это компактный концевой выключатель с мгновенным действием, предназначенный для надёжной коммутации слаботочных и силовых цепей в автоматических системах. Артикул 303990 используется там, где требуется фиксация положения движущихся элементов - например, на станках, конвейерах или устройствах безопасности.

Назначение и область применения

Микропереключатель МП-1102м/01 применяется для передачи сигнала при достижении объектом заданного положения. Он реагирует на механическое воздействие через толкатель и замыкает или размыкает электрическую цепь. Подходит для контроля перемещений в стационарных установках: на ленточных конвейерах, дверях лифтов, механизмах зажима, станках с ЧПУ. Может использоваться как в цепях управления (до 660 В переменного и 440 В постоянного тока), так и в слабых сигнальных контурах (12 В, 0,05 А).

Технические характеристики

• Тип: Концевой переключатель с мгновенным действием
• Управление: Толкатель купольный (шток-винт-базовый)
• Рабочий ток: До 35 А
• Контакты: 1 нормально замкнутый (НЗ), 1 нормально открытый (НО)
• Напряжение: Переменный ток - до 660 В, 50–60 Гц; постоянный ток - до 440 В
• Материал корпуса: Пластик
• Степень защиты: IP00 - без защиты от пыли и воды
• Количество переключающих контактов: 0 (два контакта - один НЗ, один НО - работают совместно)

Совместимость и монтаж

Микропереключатель МП-1102м/01 монтируется на неподвижную часть оборудования, а толкатель активируется движущимся элементом. Для установки требуются два крепёжных отверстия под винты M3. Учитывайте габариты толкателя - он имеет базовую форму, подходящую для прямого контакта с плоскими поверхностями. Не предназначен для установки в условиях повышенной запылённости или влаги из-за отсутствия защиты (IP00). Соединение проводов осуществляется через клеммы внутри корпуса - доступ обеспечивается снятием крышки.

Безопасность и стандарты

Микропереключатель МП-1102м/01 допущен к применению в системах безопасности согласно техническому описанию производителя. Однако из-за класса защиты IP00 не рекомендован для использования во взрывоопасных средах, на открытом воздухе или в местах с возможностью попадания жидкости. Применяется исключительно в защищённых помещениях.

Преимущества

• Высокая коммутационная способность - до 35 А позволяет управлять мощными нагрузками без дополнительных реле
• Наличие двух типов контактов (НО + НЗ) даёт гибкость в проектировании схем управления
• Простая и проверенная конструкция - долговечность и ремонтопригодность
• Поддерживает работу как в цепях переменного, так и постоянного тока

Ограничения применения

• Не защищён от пыли и влаги (IP00) - нельзя использовать вне закрытых корпусов
• Толкатель не рассчитан на боковые усилия - приложите нагрузку строго по оси
• Не подходит для частых циклов при токе выше 35 А - риск сваривания контактов
• Пластиковый корпус ограничен по температуре: не более +85 C и не ниже −25 C

Примеры использования

• Фиксация положения стола станка с ЧПУ - при достижении крайней точки толкатель срабатывает, останавливая двигатель
• Контроль открывания двери сервисного люка - контакт НЗ размыкается, отправляя сигнал на панель управления
• Автоматическое отключение конвейера при перегрузке - деталь давит на толкатель, размыкая цепь питания
• Сигнализация наличия заготовки в зажимном устройстве - контакт НО замыкается при наличии предмета

Практические советы

• Перед установкой проверьте ход толкателя - он должен свободно возвращаться в исходное положение без заеданий
• Избегайте установки рядом с источниками вибраций - они могут вызывать ложные срабатывания
• Для длительной службы используйте микропереключатель МП-1102м/01 только в пределах заявленного тока - перегрузка снижает срок контактов
• Если нужна защита от внешних факторов - поместите весь механизм в герметичный кожух, не нарушая механический контакт с толкателем
• Артикул 303991 аналогичен, но имеет другой тип толкателя - выбирайте МП-1102м/01 именно когда требуется шток-винт-базовая форма
