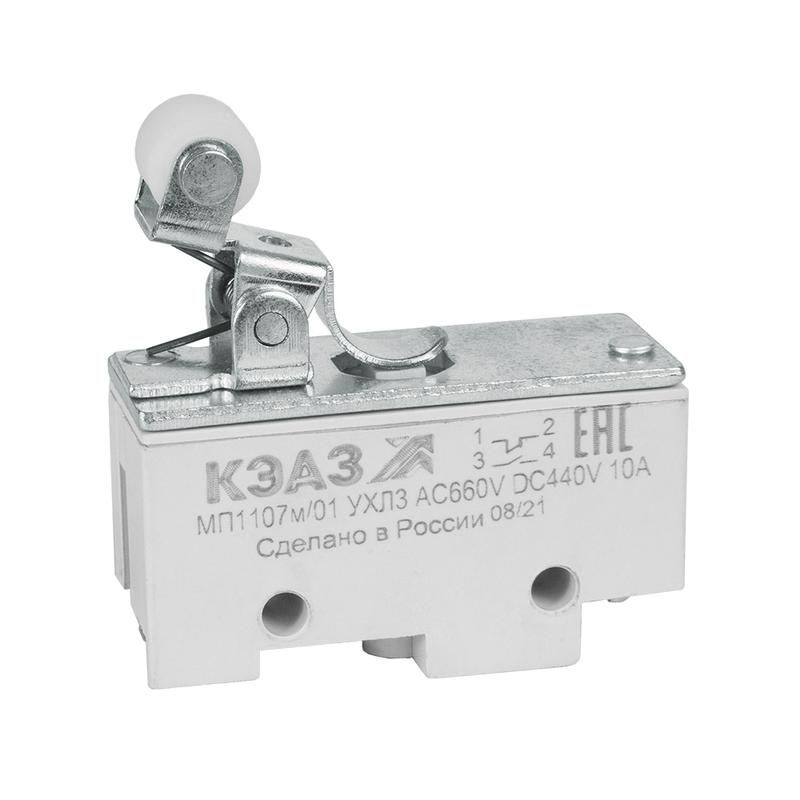

Микропереключатель МП-1107м/01 (рычаг с роликом-винт-крепление базовое) | 303988 КЭАЗ

Микропереключатель МП-1107м/01 (рычаг с роликом, винт-крепление базовое) от КЭАЗ - это компактный концевой выключатель с механическим управлением, предназначенный для надёжной коммутации слаботочных и силовых цепей в автоматизированных системах. Артикул 303988 соответствует серийному решению МП, используемому в промышленном оборудовании.

Назначение и область применения

Микропереключатель МП-1107м/01 используется для фиксации положений движущихся частей оборудования - например, дверей, люков, столиков станков или перемещаемых платформ. Он активируется при контакте с рычагом, что замыкает или размыкает электрическую цепь. Применяется в системах управления и безопасности: аварийная остановка, контроль положения, блокировка механизмов. Подходит для работы в цепях переменного тока до 660 В / 50–60 Гц и постоянного тока до 440 В, а также в маломощных сигнальных контурах (12 В, 0,05 А).

Технические характеристики

• Тип устройства: Концевой переключатель
• Управление: Рычаг с роликом - обеспечивает плавное срабатывание при минимальном усилии
• Тип срабатывания: Мгновенный - контакт изменяет состояние сразу при достижении порогового положения
• Номинальный ток: 35 А - позволяет коммутировать мощные нагрузки, например, катушки контакторов или малые двигатели
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО) - универсальная схема для большинства задач управления
• Материал корпуса: Пластик - легкий, устойчив к коррозии, но не предназначен для агрессивных сред
• Степень защиты: IP00 - отсутствие защиты от пыли и воды; требует установки в защищённую зону
• Применение в системах безопасности: Да - может использоваться в цепях аварийной остановки, если соблюдены требования по надёжности

Совместимость и монтаж

Микропереключатель МП-1107м/01 крепится через винтовое основание - два отверстия под болты M4. Устанавливается на неподвижную часть механизма, а рычаг с роликом взаимодействует с подвижным элементом. Посадочная площадка плоская, без специальных направляющих. Для правильной работы важно, чтобы угол срабатывания рычага был близок к 90°, иначе возможны отказы. Не рекомендуется использовать в условиях сильной вибрации без дополнительной фиксации.

Безопасность и стандарты

Изделие соответствует внутренним техническим условиям КЭАЗ и применяется в соответствии с требованиями ГОСТ Р 50030.5.1. Серия МП прошла испытания на долговечность и коммутационную способность. Однако из-за отсутствия степени защиты (IP00) использование вне закрытых щитов или в сырых помещениях запрещено.

Преимущества

• Высокая коммутационная способность - 35 А позволяет напрямую управлять исполнительными устройствами без промежуточных реле
• Наличие двух типов контактов (НО+НЗ) даёт гибкость в проектировании схем управления
• Ролик на рычаге снижает трение и износ, увеличивает срок службы при многократных срабатываниях
• Простая конструкция - минимум деталей, высокая ремонтопригодность

Ограничения применения

• Не допускается установка в местах с доступом пыли, влаги, масла - IP00 не обеспечивает никакой защиты
• Не подходит для работы в экстремальных температурах (не указаны пределы, но пластиковый корпус ограничен ~−25C…+60C)
• Не рассчитан на частые ударные нагрузки - при сильных механических воздействиях возможен выход из строя механизма
• Не следует использовать в цепях с импульсными нагрузками выше 35 А - риск сваривания контактов

Примеры использования

• Автоматическая дверь в цеху - срабатывает при полном открытии/закрытии, передаёт сигнал в ПЛК
• Станок с ЧПУ - фиксирует крайнее положение стола, прекращает движение
• Конвейерная лента - останавливает работу при смещении ленты за пределы
• Щитовая система безопасности - размыкает цепь питания при открывании ограждения

Практические советы

• Перед монтажом проверьте ход рычага - он должен свободно двигаться без заеданий
• Убедитесь, что посадочные отверстия совпадают с размером винта (M4); не затягивайте слишком сильно - можно повредить корпус
• Для длительной работы в условиях вибрации используйте контргайки или герметик на резьбе
• Если требуется защита от внешних факторов - устанавливайте МП-1107м/01 внутри корпуса или за экраном
• Артикул 303988 - единственный вариант этой модификации; аналоги с другим типом рычага имеют другие артикулы
