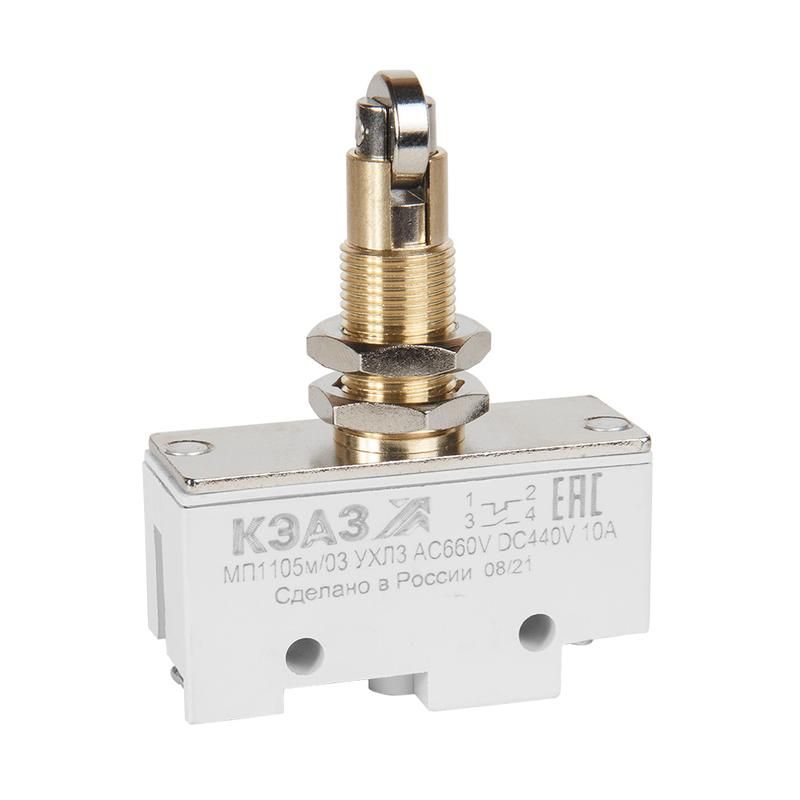

Микропереключатель МП-1105м/03 (поперечный ролик-винт) | 303987 КЭАЗ

Микропереключатель МП-1105м/03 (поперечный ролик-винт) от КЭАЗ - компактный мгновенный выключатель с роликовым толкателем, предназначенный для надёжной коммутации цепей управления в автоматизированных системах. Артикул 303987 соответствует сериям устройств подачи команд и сигналов, широко используемых в промышленной автоматике.

Назначение и область применения

Микропереключатель МП-1105м/03 используется для передачи сигнала в системы управления при достижении объектом заданного положения. Он активируется механическим воздействием - например, когда деталь на конвейере или движущаяся часть станка задевает роликовый толкатель. Подходит для контроля перемещений в машинах, лифтах, дверях, заслонках и других устройствах, где требуется фиксация позиции.

Технические характеристики

• Тип: микропереключатель с мгновенным переключением
• Управление: толкатель с поперечным роликом и винтом
• Рабочее напряжение: до 690 В переменного тока (50–60 Гц), до 440 В постоянного тока; допускается работа при 12 В (ток 0,05 А)
• Номинальный ток: 35 А
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Степень защиты: IP00 - без защиты от пыли и воды
• Корпус: пластиковый, спецконструкция для жесткой фиксации
• Способ монтажа: через крепёжные элементы (не саморезы и не шлицы)

Совместимость и монтаж

Микропереключатель МП-1105м/03 монтируется на специальные крепёжные площадки или планки, предусмотренные конструкцией оборудования. Для установки требуются отверстия под болты или винты - не подходит для клеевого или защёлкивающего крепления. Учитывайте габариты и расположение толкателя: ролик расположен перпендикулярно оси корпуса, что позволяет ему легко перекатываться при боковом контакте. Не применяйте силовые методы давления на корпус - это повредит внутренние механизмы.

Безопасность и стандарты

Микропереключатель МП-1105м/03 предназначен для использования в системах безопасности, так как обеспечивает гарантированную коммутацию даже при малых усилиях. Однако из-за отсутствия защиты IP00 он не может использоваться во влажных, запылённых или агрессивных средах без внешней защиты (коробки, кожуха). Применяется в соответствии с требованиями к управляемым цепям согласно ГОСТ Р 50030.5.1.

Преимущества

• Высокая надёжность переключения благодаря механической конструкции без электроники
• Устойчивость к импульсным нагрузкам и скачкам тока
• Гибкая настройка положения толкателя за счёт винтового крепления ролика
• Совместимость с широким диапазоном напряжений - от 12 В до 690 В
• Известная долговечность изделий серии МП от КЭАЗ

Ограничения применения

• Не использовать в условиях повышенной влажности, пыли, масла или химических паров - IP00 не обеспечивает никакую защиту
• Нельзя применять для коммутации силовых цепей выше 35 А
• Не рекомендован для частых ударных нагрузок - возможен износ ролика и механизмов
• Требуется предварительная подготовка места монтажа: нужна жёсткая база и доступ к контактам
• Не подходит для бесконтактного срабатывания - обязательно физическое взаимодействие с толкателем

Примеры использования

• Фиксация положения двери в автоматической камере
• Остановка конвейера при достижении изделия крайнего положения
• Контроль открытия/закрытия люка на станке
• Сигнализация наличия заготовки в зоне обработки
• Автоматический сброс в аварийном режиме при срыве ремня или цепи

Практические советы

• Перед установкой проверьте свободный ход ролика - он должен двигаться без заклинивания
• При монтаже на металлический корпус убедитесь, что нет короткого замыкания между выводами и массой
• Для длительной службы избегайте превышения скорости движения объекта, который задевает ролик - высокая скорость увеличивает износ
• Если система работает в пыльной среде, установите МП-1105м/03 внутри герметичного корпуса с проходными отверстиями под толкатель
• Артикул 303987 совместим со всеми типовыми креплениями серии МП - можно менять толкатели, сохраняя основной корпус
