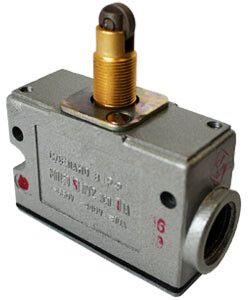

Микровыключатель МП 1303 УХЛ3 исп.01 IP54 толкатель с продол. расположением ролика комбинир. винт Электротехник ET002056

Микровыключатель МП1303 исполнение 1, IP54, толкатель с продольным расположением ролика, комбинированный, винт, У2, УХЛ3 от бренда Электротехник - надёжный коммутационный аппарат для автоматизации и систем безопасности, работающий в жестких условиях. Артикул et002056 предназначен для точечного включения и отключения цепей при физическом контакте с движущимся механизмом.

Назначение и область применения

Микровыключатель МП1303 используется для контроля положения подвижных элементов в оборудовании: дверей, люков, рычагов, столиков станков. Он активируется при контакте с упором или толкателем, что позволяет точно фиксировать границы движения. Применяется в системах безопасности - например, для аварийной остановки оборудования при открывании защитных кожухов. Подходит для установки на промышленных линиях, конвейерах, грузоподъёмниках и других стационарных установках.

Технические характеристики

• Тип: микропереключатель с мгновенным переключением
• Номинальное напряжение: до 660 В переменного тока (50 Гц), до 440 В постоянного тока
• Номинальный ток: 10 А
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО) - комбинированная схема
• Степень защиты: IP54 - защищён от пыли и брызг воды из любого направления
• Температурный диапазон: от –45 C до +85 C - работает в холодных и жарких помещениях
• Корпус: металлический - прочный, устойчив к механическим повреждениям
• Габариты: 80×30×87 мм
• Способ монтажа: на печатную плату (SMD)
• Исполнение: У2 и УХЛ3 - рассчитан на работу в умеренном и холодном климате

Совместимость и монтаж

Микровыключатель МП1303 монтируется на печатную плату через выводы. Для установки требуется просверлить отверстия под контактные ноги и припаять их. Крепление осуществляется винтом - обеспечивает жёсткую фиксацию. Учитывайте габариты устройства: высота 87 мм требует свободного места сверху для действия толкателя. Не используйте для поверхностного монтажа на стенках или шасси - он не имеет крепёжных отверстий для болтов или хомутов.

Безопасность и стандарты

Микровыключатель МП1303 соответствует требованиям к устройствам безопасности: его можно применять в цепях аварийной остановки согласно ГОСТ Р IEC 60947-5-1. Комбинированные контакты позволяют реализовать безопасную последовательность отключения - например, одновременно разрывать цепь питания и замыкать сигнализацию. Сертификация подтверждает соответствие условиям эксплуатации в промышленной среде.

Преимущества

• Высокая надёжность благодаря металлическому корпусу и герметичному механизму
• Устойчивость к внешним воздействиям: IP54 защищает от пыли и влаги
• Широкий диапазон рабочих температур - подходит для холодильных камер и нагреваемых зон
• Комбинированные контакты обеспечивают двойную функцию: управление и сигнал
• Мгновенное переключение - минимальная задержка между действием и реакцией

Ограничения применения

• Не предназначен для частых циклов более 1 млн операций - длительная нагрузка снижает срок службы
• Не рекомендован для установки в местах с постоянным потоком жидкости - IP54 не обеспечивает защиту от струйного мытья
• Не совместим с высокими импульсными токами выше 10 А - возможна сварка контактов
• Требует точной регулировки положения толкателя; малейший перекос может вызвать отказ
• Не имеет встроенного светового индикатора состояния - необходимо использовать внешние средства контроля

Примеры использования

• Автоматическая дверь станка - при закрытии толкатель срабатывает, замыкая цепь запуска
• Конвейер с защитным экраном - при открытии экрана размыкается НЗ контакт, останавливая ленту
• Подъёмный стол - при достижении верхней точки толкатель активирует НО контакт, подавая сигнал PLC
• Щитовая система с аварийной кнопкой - использование в паре с другими устройствами для многоступенчатой блокировки

Практические советы

• Перед монтажом проверьте, чтобы толкатель двигался свободно - без трения о корпус или соседние детали
• При использовании в условиях вибраций дополнительно закрепите провода хомутами, чтобы предотвратить обрыв
• Для долгой работы в холоде (ниже –30 C) перед включением дайте устройству адаптироваться к температуре
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе с индуктивными нагрузками
• Артикул et002056 совпадает с оригиналом от Электротехник - не заменяйте аналогами без проверки габаритов и типа контактов
