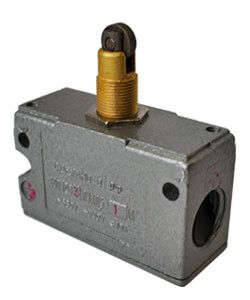

Микропереключатель МП 1203 УХЛ3 исп.01 IP40 толкатель с продольным расположением ролика комбинир. винт Электротехник ET008091

Микровыключатель МП1203 УХЛ3 исполнение 1 IP40 — надёжный коммутационный аппарат с механическим управлением, предназначен для автоматического включения и отключения цепей управления в промышленном оборудовании. Бренд Электротехник и артикул et008091 указывают на серийную продукцию, соответствующую требованиям эксплуатации в суровых условиях.

Назначение и область применения

Микровыключатель МП1203 УХЛ3 исполнение 1 IP40 используется для контроля положения движущихся частей оборудования. Он активируется физическим контактом с упором — например, когда деталь проходит заданную точку. Применяется в системах автоматизации: на станках, конвейерах, лифтах, дверях шлюзов, устройствах с предельными выключателями. Подходит для задач безопасности, так как обеспечивает мгновенное отключение при достижении крайнего положения.

Технические характеристики

• Тип: микропереключатель с мгновенным действием — контакт замыкается или размыкается сразу при срабатывании, без задержки;
• Контакты: один нормально открытый (НО) и один нормально закрытый (НЗ) — позволяет использовать в схемах с двойной сигнализацией или резервированием;
• Номинальная нагрузка: 10 А при напряжении до 660 В переменного тока (50 Гц) и до 440 В постоянного тока;
• Степень защиты: IP40 — защищён от твёрдых частиц крупнее 1 мм, но не от воды; не подходит для влажных или пыльных сред без дополнительной защиты;
• Управление: купольный толкатель с продольно установленным роликом — снижает трение, обеспечивает плавное срабатывание при боковом давлении;
• Корпус: металлический — повышает прочность, термостойкость и экранирует от внешних помех;
• Рабочая температура: от –45 °C до +85 °C — допускает использование в холодильных камерах, на открытом воздухе, в нагреваемых зонах;
• Габариты: 75×30×79 мм — компактный размер для установки в ограниченных пространствах;
• Способ монтажа: на винты — требует сверления отверстий и фиксации болтами, не имеет крепёжных планок или DIN-рейки.

Совместимость и монтаж

Микровыключатель МП1203 УХЛ3 исполнение 1 IP40 монтируется только через отверстия в панели с помощью винтов. Диаметр отверстий должен соответствовать габаритам корпуса — рекомендуется проверить по чертежу перед установкой. Клеммы рассчитаны на провода сечением до 2,5 мм². Для надёжного контакта затягивайте винты моментом не более 0,5 Н·м — избыточное усилие может повредить внутренние механизмы. Убедитесь, что толкатель свободно перемещается без заеданий — осевой люфт не должен препятствовать работе ролика.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам безопасности: срабатывает при любых скоростях движения, не зависит от электронных сигналов. Сертифицирован для работы в цепях управления согласно ГОСТ Р 50030.5.1. Не предназначен для коммутации силовых цепей выше 10 А. Отказ при перегрузке возможен — не используйте для управления двигателями напрямую.

Преимущества

• Комбинированная пара контактов (НО+НЗ) позволяет реализовать сложные логические схемы без дополнительных реле;
• Металлический корпус обеспечивает долговечность даже при ударных нагрузках и вибрациях;
• Роликовый толкатель минимизирует износ при многократных срабатываниях — увеличивает срок службы;
• Широкий диапазон рабочих температур делает его пригодным для применения в регионах с континентальным климатом;
• Высокая механическая прочность — подходит для агрессивных условий производства.

Ограничения применения

• Защита IP40 исключает применение во влажных помещениях, на улице, в местах с брызгами воды или высокой запылённостью;
• Не поддерживает монтаж на DIN-рейку — требуется подготовка панели;
• Не предназначен для частого срабатывания более 1000 циклов в час — при высокой частоте операций возможен быстрый износ контактов;
• Нет световой индикации состояния — необходимо подключать внешние индикаторы для диагностики;
• Не совместим с импульсными или высокочастотными сигналами — только для коммутации постоянного и сетевого тока.

Примеры использования

• Остановка конвейера при достижении грузом крайней точки;
• Фиксация положения двери в шлюзе — сигнал “дверь закрыта” для запуска цикла;
• Контроль хода стола станка ЧПУ — аварийное отключение при выходе за пределы;
• Автоматическое отключение насоса при уровне жидкости ниже порога (при использовании поплавка с упором);
• Блокировка доступа к опасной зоне — срабатывает при открывании ограждения.

Практические советы

• Перед установкой проверьте направление действия толкателя — ролик должен входить в контакт под углом, близким к 90°, чтобы избежать бокового изгиба;
• При монтаже в вибрирующем оборудовании используйте антивибрационные прокладки — они снизят риск ложных срабатываний;
• Для длительной эксплуатации в условиях повышенной запылённости — герметизируйте место установки дополнительно;
• Проверяйте состояние контактов каждые 6–12 месяцев — особенно при частом срабатывании;
• Артикул et008091 и модель МП1203 УХЛ3 имеют аналоги других производителей — но замена должна сохранять тип контактов, степень защиты и габариты.
