Выключатель-микро MK1KIM2 EMAS

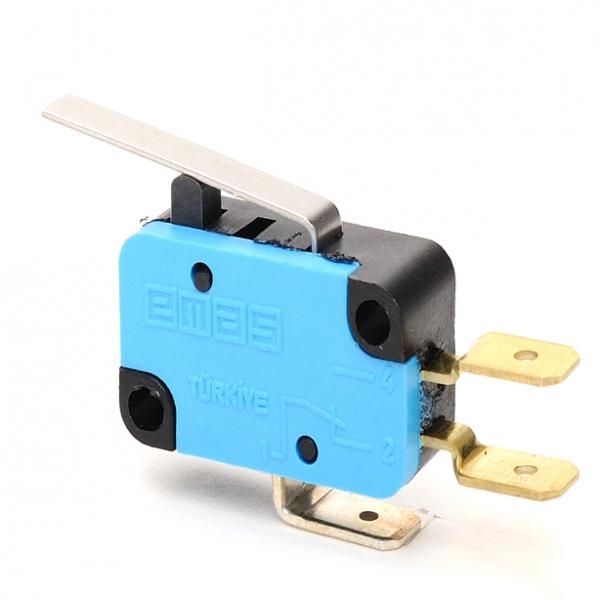

Выключатель микро концевой EMAS MK1KIM2 - компактный механический переключатель, предназначенный для фиксации положения движущихся частей оборудования. Применяется в автоматических системах, где требуется точная регистрация окончания хода.

Назначение и область применения

Выключатель микро концевой EMAS MK1KIM2 используется для сигнализации достижения предельного положения механизма. Когда объект, например, рычаг или толкатель, задействует кнопку выключателя, он замыкает или размыкает электрическую цепь. Это позволяет контроллеру зафиксировать завершение движения - например, когда дверь закрылась, стол переместился до упора или лента конвейера достигла конечной точки.

Подходит для установки на станках, роботизированных модулях, лифтах, упаковочном оборудовании и других устройствах с линейным или поворотным движением.

Технические характеристики

• Тип: микроконцевой выключатель с роликовым толкателем
• Количество контактов: 1 нормально замкнутый (NC) + 1 нормально разомкнутый (NO)
• Максимальный коммутируемый ток: 5 А при 250 В переменного тока
• Степень защиты: IP67 - полностью герметичен против пыли и временного погружения в воду
• Рабочий температурный диапазон: от -25C до +85C
• Материал корпуса: термостойкая пластмасса
• Механический ресурс: более 1 млн циклов срабатывания

Совместимость и монтаж

Выключатель микро концевой EMAS MK1KIM2 крепится через два монтажных отверстия в корпусе. Диаметр отверстий - 4,5 мм, шаг между ними - 29 мм. Для надёжной фиксации используйте винты M3.

Подключение осуществляется к клеммам с зажимами под провод сечением до 1,5 мм2. Кабели рекомендуется выводить вниз или боком, чтобы избежать перегиба толкателя. Установка должна обеспечивать свободный ход толкателя без бокового усилия - иначе срок службы сократится.

Безопасность и стандарты

Выключатель микро концевой EMAS MK1KIM2 соответствует требованиям IEC 60947-5-1 для аппаратов управления. Сертифицирован для работы в условиях промышленной автоматизации. Наличие IP67 позволяет применять его в средах с высокой запылённостью или влажностью, включая мойки и зоны с регулярной очисткой водой.

Преимущества

• Устойчив к внешним воздействиям благодаря герметичному исполнению IP67
• Долгий срок службы за счёт прочного роликового толкателя и высокого ресурса переключений
• Чёткое, слышимое щелчковое срабатывание - удобно для проверки работоспособности на месте
• Не требует внешнего питания - работает исключительно как механический переключатель

Ограничения применения

Выключатель микро концевой EMAS MK1KIM2 не предназначен для частых ударных нагрузок свыше 10 N. Не следует использовать в качестве основного средства защиты от перегрузки - он лишь сигнализирует о положении, не отключает питание силовой цепи. Также не рекомендован для установки в местах постоянного воздействия паров кислот, щелочей или растворителей - материал корпуса не устойчив к агрессивной химии.

Примеры использования

• На станке ЧПУ: определение начала и конца рабочего хода шпинделя
• На конвейере: контроль наличия изделия в зоне упаковки
• В дверях шкафа: сигнал о закрытии для запуска системы вентиляции
• В подъёмниках: фиксация верхней/нижней границы движения груза

Практические советы

• Перед монтажом проверьте, что толкатель легко двигается без заеданий - даже малое трение снижает точность срабатывания
• Избегайте установки рядом с источниками сильных вибраций - они могут вызывать ложные срабатывания
• При использовании в холодных помещениях убедитесь, что температура не ниже -25C - при более низких значениях возможна потеря эластичности материалов
• Замена выключателя микро концевой EMAS MK1KIM2 не требует перепрошивки контроллера - он совместим со всеми стандартными входами дискретных сигналов
