Выключатель концевой ВУ-150М У2, 1 комм. цепь, IP44, IEK - KV-1-150-1

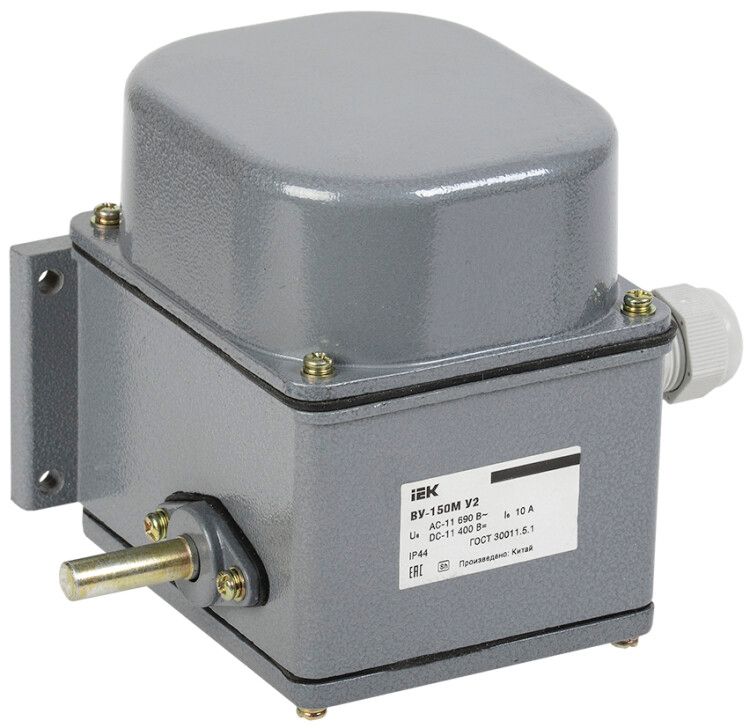

Выключатель концевой ВУ-150М У2, 1 комм. цепь, IP44 от бренда IEK предназначен для автоматического размыкания или замыкания цепей управления при достижении механизмом заданной позиции. Этот выключатель надёжно работает в условиях промышленной среды, особенно там, где важна механическая прочность и защита от внешних воздействий.

Назначение и область применения

Выключатель концевой ВУ-150М У2 используется для контроля положения движущихся элементов: стола станка, люка, двери элеватора, роликовой ленты или другого механизма. Когда упор или рычаг на движущемся объекте активирует рычаг выключателя, он мгновенно переключает контакт - таким образом сигнал передаётся в систему управления. Применяется в машиностроении, на конвейерах, в грузоподъёмном оборудовании и других местах, где требуется фиксация предельных положений.

Технические характеристики

• Количество коммутируемых цепей: одна (1 НЗ контакт)
• Номинальный ток: до 10 А при переменном токе (AC-15), до 3 А при постоянном токе 125 В (DC-13), до 2 А при 230 В постоянного тока
• Номинальное напряжение: до 690 В
• Тип переключения: мгновенный - контакт замыкается/размыкается сразу при срабатывании, без задержки
• Тип управления: рычажный - активируется за счёт механического давления
• Степень защиты: IP44 - защита от твёрдых частиц больше 1 мм и брызг воды со всех направлений
• Материал корпуса: металл с порошковой покраской - устойчив к коррозии и механическим повреждениям
• Диапазон температур: от –45 C до +40 C - подходит для холодных помещений и открытых площадок
• Габариты: 117×143×122 мм
• Срок службы: 10 лет при соблюдении условий эксплуатации
• Подключение: кабельный ввод типа PG - позволяет пропустить провода через герметичную муфту
• Способ монтажа: на монтажную плату - требует установки в специальное отверстие с фиксацией

Совместимость и монтаж

Выключатель ВУ-150М У2 монтируется на металлическую или композитную плату с отверстием подходящего размера. Для этого используются крепёжные отверстия в корпусе. Кабельный ввод PG обеспечивает герметизацию при подключении проводов - важно выбрать кабель с наружным диаметром, соответствующим выбранному типу PG (обычно PG7, PG9 или PG11). Перед установкой проверьте, чтобы рычаг мог свободно перемещаться и не испытывал избыточного усилия. Монтаж должен исключать деформацию корпуса - это снижает срок службы и нарушает герметичность.

Безопасность и стандарты

Выключатель ВУ-150М У2 соответствует требованиям ГОСТ 30011.5.1, что гарантирует соответствие основным нормам безопасности для концевых выключателей. Функции безопасности реализованы через гарантированное мгновенное переключение - даже при быстром движении механизма контакт успевает сработать точно. Это предотвращает аварийные ситуации, связанные с выходом оборудования за предельные зоны.

Преимущества

• Металлический корпус с порошковой краской обеспечивает долговечность в агрессивной среде
• Широкий температурный диапазон позволяет использовать в холодильных камерах, на улице или в неотапливаемых цехах
• Мгновенное переключение минимизирует риск некорректной работы системы управления
• Кабельный ввод PG исключает необходимость в дополнительных уплотнениях
• Один коммутирующий контакт достаточен для большинства задач управления

Ограничения применения

• Не предназначен для частого ручного включения - рассчитан на механическое срабатывание от упоров
• IP44 не обеспечивает защиту от струй воды или погружения - нельзя применять в условиях прямого орошения или влажных помещениях с высоким уровнем влаги
• Номинальный ток 10 А ограничен для нагрузок выше - не используйте для прямого управления мощными двигателями, только для цепей управления
• При использовании в цепях постоянного тока выше 230 В возможен износ контактов - рекомендуются только указанные значения (до 2 А при 230 В DC)
• Не имеет встроенного индикационного света - состояние контакта невозможно визуально определить без внешней сигнализации

Примеры использования

• На ленточном конвейере - фиксирует крайнее положение груза
• В лифтовом механизме - останавливает кабину при достижении верха или низа шахты
• На станке ЧПУ - сигнализирует о завершении хода инструмента
• В дверных системах - отключает питание при полном закрывании
• В системах автоматической разгрузки - регистрирует наличие контейнера

Практические советы

• Выбирайте положение монтажа так, чтобы рычаг срабатывал при минимальном усилии - избегайте перегрузки механизма
• Проверяйте совпадение диаметра кабеля с типом PG-ввода - несоответствие нарушает степень защиты
• При установке в вибрационных средах используйте дополнительные демпферы или фиксаторы - чтобы избежать самопроизвольного срабатывания
• Для длительной эксплуатации в условиях запылённости регулярно осматривайте рычаг и контакты - даже IP44 не защищает от накопления пыли внутри
• При замене старого выключателя сверьте тип управления - ВУ-150М У2 имеет рычаг, который может отличаться от других моделей по углу и длине действия
