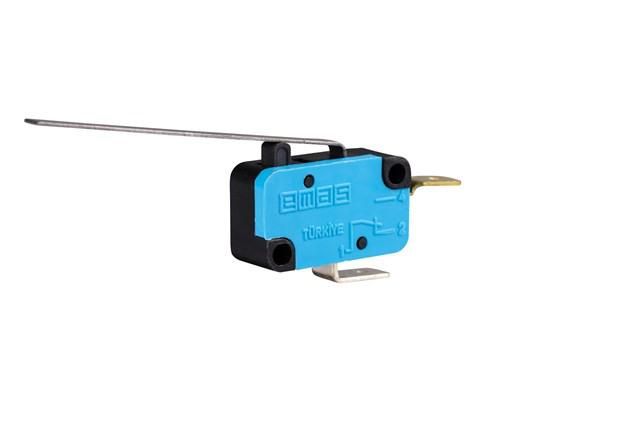

Выключатель-микро MK1KIM31 EMAS

Выключатель концевой EMAS с артикулом mk1kim31 - это компактное устройство для автоматического размыкания или замыкания электрических цепей при достижении объектом заданной позиции. Подходит для управления станками, конвейерами и спецоборудованием, где важны точность, долговечность и надёжность контактов.

Назначение и область применения

Выключатель концевой EMAS mk1kim31 используется для контроля положения движущихся элементов в автоматизированных системах. Он активируется физическим упором - например, когда деталь на конвейере достигает нужной точки, и срабатывает механизм. Применяется в стационарном и мобильном оборудовании: металлорежущих станках, лифтах, робототехнике, устройствах специального назначения. Работает как в цепях переменного, так и постоянного тока.

Технические характеристики

• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 10 А (для AC); до 4 А - для слаботочных цепей
• Рабочий ток: допускается до 120 А - кратковременно, при пуске нагрузки
• Частота включений: макс. 60 механических операций/мин, 30 электрических/мин
• Механический ресурс: минимум 1 000 000 срабатываний
• Электрический ресурс: минимум 100 000 срабатываний
• Температурный режим: T125 - работает при температуре до +125 C
• Сопротивление контактов: ≤15 мОм
• Сопротивление изоляции: ≥10 МОм (при 500 В постоянного тока)
• Диэлектрическая прочность: выдерживает 1500 В переменного тока в течение 1 минуты
• Влажность окружающей среды: не выше 80%
• Корпус: термоустойчивый материал класса V0 - самозагасающий, не распространяет горение

Совместимость и монтаж

Выключатель концевой EMAS mk1kim31 имеет стандартную крепёжную базу, совместимую с большинством промышленных кронштейнов. Для монтажа требуется доступ к месту срабатывания - упор должен точно попадать на рычаг или ролик. Учитывайте, что максимальная частота срабатываний ограничена: при частых циклах (>30 в минуту) возможен перегрев контактов. Кабель подключения - одножильный или многожильный, сечением до 1,5 мм2. Напряжение питания не должно превышать 250 В AC - для высоковольтных цепей требуется применение дополнительных реле.

Безопасность и стандарты

Выключатель соответствует требованиям стандарта TS 1472 и EN 61058-1 - международному нормативу для бытовых и аналогичных электрических выключателей. Корпус выполнен из материала V0, обеспечивающего противопожарную безопасность. Диэлектрическая прочность и сопротивление изоляции гарантируют безопасную работу даже в условиях повышенной влажности.

Преимущества

• Высокая точность срабатывания - минимальный люфт механизма обеспечивает стабильное управление
• Компактный размер - легко интегрируется в плотно укомплектованное оборудование
• Долгий срок службы - благодаря механическому ресурсу в 1 млн циклов
• Устойчивость к нагреву - корпус сохраняет форму и функции при температурах до +125 C
• Надёжные контакты - низкое сопротивление и высокая износостойкость снижают риск залипания

Ограничения применения

• Не предназначен для работы в взрывоопасных зонах - отсутствует взрывозащита
• Запрещено использовать при напряжении выше 250 В AC - риск пробоя изоляции
• Не рекомендован для частых включений свыше 30 раз в минуту - сокращается электрический ресурс
• Не рассчитан на длительную работу при влажности выше 80% - возможна коррозия контактов
• Не подходит для силовых цепей выше 10 А - требуются внешние контакторы

Примеры использования

• На конвейере - отключение двигателя при достижении изделия предела движения
• В станке ЧПУ - фиксация начальной позиции инструмента
• В лифте - сигнализация о достижении этажа
• В медицинском оборудовании - контроль положения подвижных платформ
• В системах безопасности - аварийное отключение при открывании крышки

Практические советы

• Перед установкой проверьте, чтобы упор не повреждал рабочий элемент - используйте мягкие накладки при необходимости
• При монтаже в условиях вибраций закрепите выключатель с помощью контргайки или герметика
• Для цепей с индуктивными нагрузками (например, катушки реле) применяйте дугогасящие RC-цепочки
• Не затягивайте клеммы слишком сильно - это может деформировать контактные площадки
• Проверяйте работоспособность регулярно - особенно после 50 000 циклов, даже если устройство ещё работает
