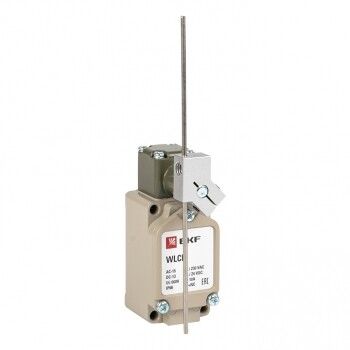

Выключатель концевой WLCL PROxima EKF LSE-WLCL

Концевой выключатель WLCL PROxima EKF - надёжный коммутационный аппарат в металлическом корпусе с защитой IP66, предназначенный для фиксации крайних положений подвижных узлов в промышленной автоматике. Артикул lse-wlcl из серии PROxima EKF используется там, где важны прочность, точность срабатывания и долговечность.

Назначение и область применения

Концевой выключатель WLCL PROxima EKF служит для регистрации достижения механическим элементом заданного предельного положения - например, когда дверь полностью открыта или закрыта, стол станка достигает крайней точки хода. Он замыкает или размыкает электрическую цепь управления, передавая сигнал контроллеру. Применяется в системах автоматизации, где требуется жёсткий контроль перемещений: металлорежущие станки, конвейеры, шлюзы, лифты, устройства открывания/закрывания люков и щитов.

Технические характеристики

• Тип: концевой выключатель с регулируемым поворотным рычагом
• Защита корпуса: IP66 - полная герметичность от пыли и мощных струй воды
• Корпус: литой металл - устойчив к ударным нагрузкам и деформациям
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Номинальный ток: 5 А при 220 В переменного тока
• Увеличенная коммутационная способность: до 10 А при 24 В переменного тока (AC-15), до 8 А при 24 В постоянного тока (DC-13)
• Рабочая температура: от –10 C до +80 C - подходит для холодных цехов и нагретых зон
• Способ монтажа: крепление на винты через фланец

Совместимость и монтаж

Концевой выключатель WLCL PROxima EKF монтируется на поверхность с помощью двух винтов через отверстия в основании корпуса. Установка требует доступа с тыльной стороны для затяжки. Регулируемый поворотный рычаг позволяет точно настроить угол срабатывания - достаточно повернуть его вокруг оси и зафиксировать. Подключение проводов осуществляется через клеммную колодку внутри корпуса; тип подключения не стандартизирован - используйте кабели с подходящими наконечниками. Для обеспечения надёжности рекомендуется использовать экранированные провода при работе рядом с источниками ЭМИ.

Безопасность и стандарты

Концевой выключатель WLCL PROxima EKF соответствует требованиям к применению в промышленной автоматике, однако не имеет сертификатов для функциональной безопасности (например, SIL или PL). Не предназначен для использования в системах, где отказ может привести к опасности жизни - такие задачи требуют специализированных устройств с дублированием контактов и диагностики.

Преимущества

• Металлический корпус обеспечивает высокую механическую прочность - выдерживает случайные удары и вибрацию
• Степень защиты IP66 позволяет работать в запылённых, влажных и моющихся средах - например, на линиях мойки или в цехах с охлаждением
• Наличие двух типов контактов (НЗ и НО) даёт гибкость в проектировании схем управления
• Регулируемый рычаг снижает необходимость в доработке установочных мест - можно адаптировать под любой угол воздействия
• Поддержка повышенных токов при низком напряжении (до 10 А / 24 В) делает его совместимым с большинством слаботочных PLC-систем

Ограничения применения

• Не подходит для работы в взрывоопасных зонах - отсутствует взрывозащита
• Не рассчитан на частые циклы более 1000 включений в час - длительная работа в режиме быстрого срабатывания может привести к износу контактов
• Нет встроенного индикатора состояния - нельзя определить положение выключателя визуально без внешнего оборудования
• Не имеет вспомогательных блок-контактов - невозможно расширить количество управляемых цепей без внешних модулей
• Требуется фиксация крепления - при сильной вибрации возможен самопроизвольный сдвиг рычага, если не использованы контргайки

Примеры использования

• На токарном станке: фиксирует положение суппорта при достижении крайней точки
• В дверном механизме: сигнализирует о полном закрытии шлюза в логистическом комплексе
• На конвейере: останавливает движение ленты при достижении конца участка
• В системе подъёмника: прекращает работу двигателя при достижении верхней/нижней границы

Практические советы

• Перед установкой проверьте посадочные размеры - диаметр отверстий под винты соответствует стандартному креплению M4
• Используйте кабели с сечением 0,5–1,5 мм2 - слишком толстые провода могут не войти в клемму
• При монтаже в условиях вибрации закрепите винты с контргайками или используйте клей-фиксатор
• Регулируйте рычаг медленно - резкие движения могут повредить внутренний механизм
• Для продления срока службы избегайте прямого попадания струй воды под давлением - хотя IP66 защищает от брызг, направленный поток может нарушить герметичность
• Проверяйте контактное состояние периодически - особенно при работе с индуктивными нагрузками, которые вызывают дуговое изнашивание
